11．参数的设定
11-5

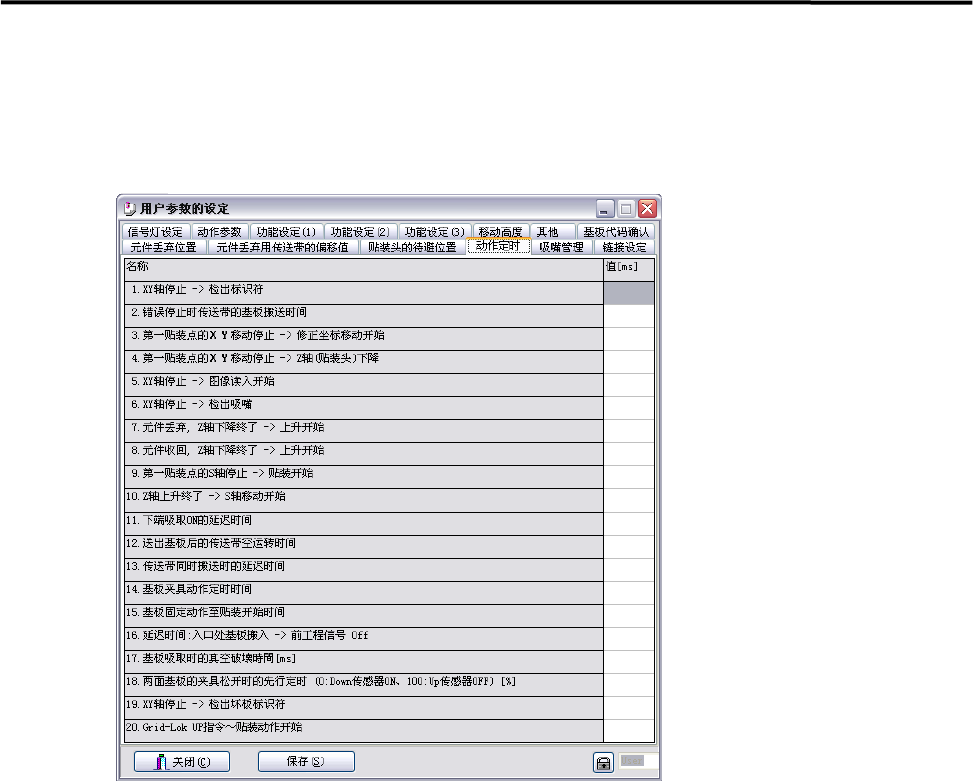

动作定时
【菜单】 系统>用户参数的设定>动作定时
可以对各动作之间的定时(时间)进行设定。在通常情况下，请使用初始设定值。
【项目】
1. XY 轴停止 -> 检出标识符
2. 错误停止时传送带的基板搬送时间
3. 第一贴装点的 XY 移动停止 -> 修正坐标移动开始
4. 第一贴装点的 XY 移动停止 -> Z 轴（贴装头）下降
5. XY 轴停止 -> 图像读入开始
6. XY 轴停止 -> 检出吸嘴
7. 元件丢弃，Z 轴下降终了 -> 上升开始
8. 元件收回，Z 轴下降终了 -> 上升开始
9. 第一贴装点的 S 轴停止 -> 贴装开始
10. Z 轴上升终了 -> S 轴移动开始
11. 下端吸取 ON 的延迟时间
12. 送出基板后的传送带空运转时间
13. 传送带同时搬送时的延迟时间
14. 基板夹具动作定时时间
15. 基板固定动作至贴装开始时间
16. 延迟时间：入口处基板搬入 -> 前工程信号 OFF
17. 基板吸取时的真空破坏时间［ms］
18. 两面基板的夹具松开时的先时定时（0：Down 传感器 ON，100：Up 传感器 OFF）［%］
19. XT 轴停止 -> 检出坏板标识符
20. Grid-Lok UP 指令～贴装动作开始
【注释】 单位：毫秒(ms)
11．参数的设定
11-6
链接设定
【菜单】 系统>用户参数的设定>链接设定
■ F-R 链接有效
如果勾选该项目，前部送料器固定架和后部送料器固定架的链接就变为有效。
● ［吸取点优先］
对进行优先吸取的送料器固定架加以指定。同一元件代码的与元件如果在前侧和后侧都存在时，
在前侧优先的情况下指定［ST-F］，在后侧优先的情况下指定［ST-R］。
■ 在吸取 NG/图像 NG 时使用另外的送料器
［NG 限定回数(0：无效、1～9：限定回数)］
这是在同一送料器中如果连续发生吸取/图像错误时，同一元件代码的送料器可以自动转换（链
接）吸取位置的功能。
在同一送料器中如果吸取错误/图像错误连续发生，而且其次数达到“ＮＧ限定回数”的情况下，
贴片机将中止那个送料器的使用，会使用链接中(保持同一元件编号)的其他送料器。这时，在“生
产>元件剩余数>站(前)/(后)”的［送料器的跳越指定］栏中，就会被设定为“１”。
通过在 NG 限定回数中输入从1至9的数字，可以使这一机能变为有效。
【注释】
吸取错误的再试限定数为 NG 限定回数和吸取再试回数(元件资料库的扩张设定)的合计值。
图像错误的再试限定数为 NG 限定回数和图像再试回数(元件资料库的扩张设定)的合计值。
● ［送料器的跳越指定］
在生产＞元件剩余数＞站(前)/(后)的［送料器的跳越指定］中，“０”表示该送料器可以使用，
“１”表示该送料器不能使用。通过手动也可以对［送料器的跳越指定］进行设定。
■ 送料器驱动不良时的动作
对检出送料器驱动不良（送料器侧出现部分故障）时的动作进行指定。
如果指定了［出错停止］，贴片机在出错时就会停止。此时的错误信息为［D1310 送料器的驱动
不良］。（注：D1310 为自动获取 Log 的对象。）
如果指定了［再试］，则进行通常的再试操作（按照元件资料库扩张设定中已经设定的吸取错误/
图像错误的再试回数或者到达上述的 NG 限定数为止的数量进行再试操作）。此时的错误信息为
［D1599 送料器的驱动不良］。
11．参数的设定
11-7
信号灯设定
【菜单】 系统>用户参数的设定>信号灯设定
在元件用尽预告、元件用尽、生产中警告、等待基板搬入以及等待基板搬入解除时，可以对信号
灯和蜂鸣器的状态进行变更。请选择各个项目的状态，然后点击<保存>按钮。由于设定在系统再
起动之后才变为有效，所以请将贴片机的电源关闭，然后再重新启动系统。
■ 在等待基板搬入时，黄色信号灯不进行点灭。
■ 在自动运行中的循环停止时，黄色信号灯点亮 -> 绿色信号灯点灭。
■ 白色信号灯 3 进行送料器前后元件的短缺指示。
■ 在跳跃送料器的工作站时发出警报。
