2．程序的制作和编辑 2-33 负逻辑坏板标识符处理 显示负逻辑坏板标识符的指定行。 基准标识符处理 显示基准标识符的 指定行。此时必须将基准标 识符名称加入到代码名中。 无效行 对暂时不执行的该步骤进行的设定。 下一步骤连续吸取 复数贴装头在单数 或者复数的吸取点吸取元件 之后进行贴装。如 果条件得到满足会自动同时 吸取。 连续吸取结束 在一连串的连续吸取最终行进行指定。 单个吸取 使用 1 个贴装头进行 1 个吸取点的元件吸取之 后…
2．程序的制作和编辑
2-32
注释 可以输入与元件相关的注释。
★最大文字数 半角 40 文字
X,Y,Z,T 坐标 可以对输入的贴装坐标进行检测。可以通过在想要检测的单元格中右击
光标或者选择“<功能>检测”进行实施。
★单位 X,Y,Z 为 0.01mm；T 为 0.01° ，从上部观看逆时针旋转为＋方
向。
－
＋
在“＋”的情况下，符号的输入已经省略。在“-”的情况下，则通过键
盘输入“-”符号。
贴装头序号 通过右击指定贴装头的序号。贴装头的构成如下所示：
基准标识符组号 输入基准标识符组的序号。
在全体基准的情况下，可以直接使用初始值“0”。在个别基准的情况下，
输入“0”以外的值（1-99）。
如果该步骤为基准标识符行时，那么在此输入的数字就是标识符中附带
的序号。另一方面，如果该步骤为元件贴装行时，该数字则变为元件贴
装中使用的基准标识符序号。
坏板标识符组号 通过右击指定坏板标识符组的序号。
0
标准坏板标识符
1 – 249
组坏板标识符
255
基板坏板标识符
254
基板坏板标识符 (不含组坏板标识符)
如果该步骤为坏板标识符行时，那么在此输入的数字就是标识符中附带
的序号。另一方面，如果该步骤为元件贴装行时，该数字则变为元件贴
装中使用的坏板标识符序号。
功能 通过右击选择所要使用的功能。(详细情况在下面进行说明)
循环贴装开始
用于组合基板使用时等，显示同一数据循环体
进行循环时的开始行。
循环贴装结束
用于组合基板使用时等，显示同一数据循环体
进行循环时的结束行。
循环贴装的偏差值
用于组合基板使用时等，显示同一数据循环体
进行循环时的偏差量指定行。
正逻辑坏板标识符处理
显示正逻辑坏板标识符的指定行。
123 4
基板
相机

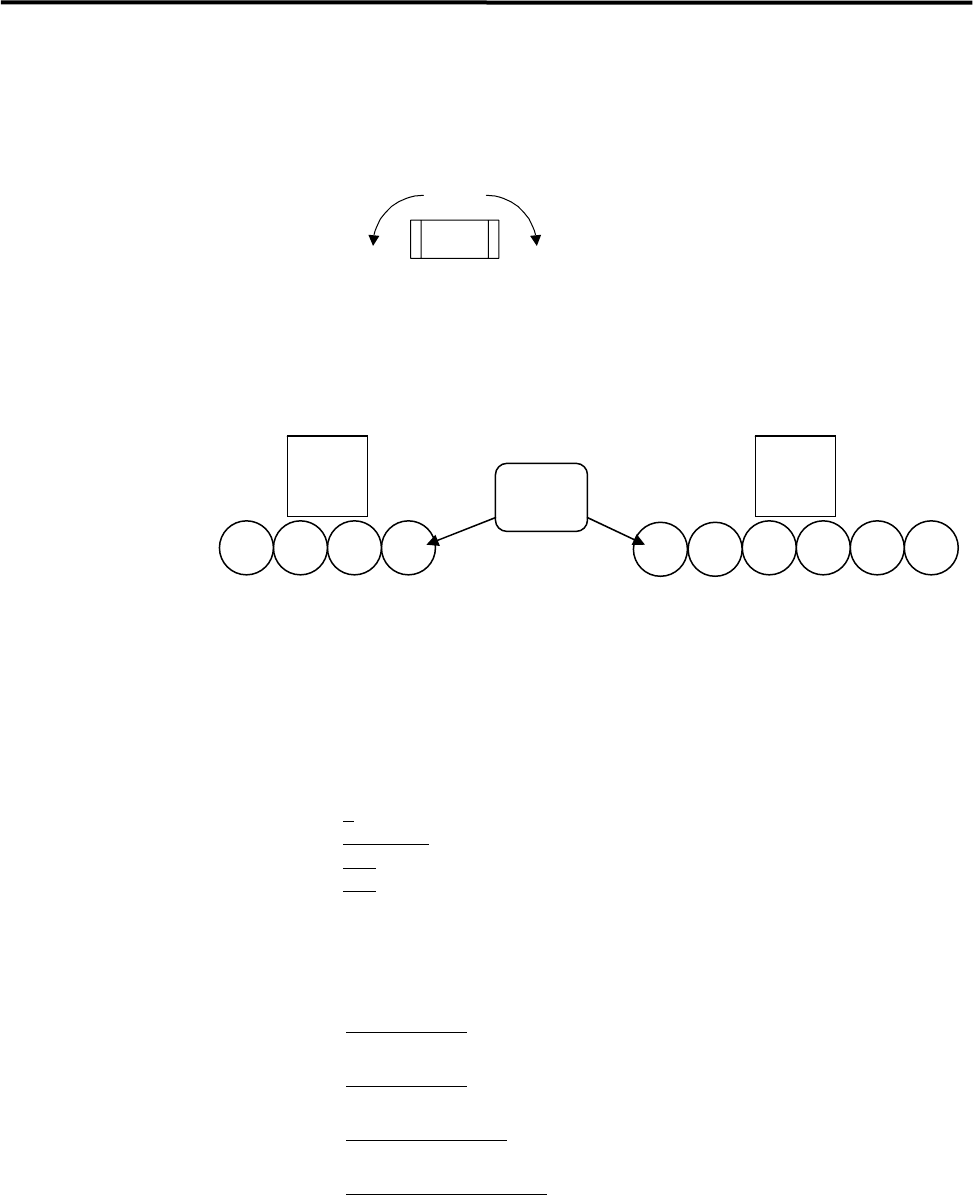

4 贴装头规格（从贴片机正面上方观看）
123 4
5 6
基板
相机
6 贴装头规格（从贴片机正面上方观看）
贴装头
序号
2．程序的制作和编辑
2-33
负逻辑坏板标识符处理 显示负逻辑坏板标识符的指定行。
基准标识符处理
显示基准标识符的指定行。此时必须将基准标
识符名称加入到代码名中。
无效行
对暂时不执行的该步骤进行的设定。
下一步骤连续吸取
复数贴装头在单数或者复数的吸取点吸取元件
之后进行贴装。如果条件得到满足会自动同时
吸取。
连续吸取结束
在一连串的连续吸取最终行进行指定。
单个吸取
使用 1 个贴装头进行 1 个吸取点的元件吸取之
后再进行贴装。
【注释】 在［功能］选择空白或者［循环贴装］、［单个吸取］、［连续吸取］的情况下，如果右击［代
码］，就会显示出元件代码。在选择基准标识符处理或者坏板标识符处理的情况下，则会显示出
标识符代码。
数据类型 只能选择 MT 数据。
跳跃指定 请参照本章后部的跳跃编辑一节。跳跃的指定在［跳跃行编辑］中进行。
吸嘴序号 将显示出贴装中所使用的吸嘴序号。它与元件资料编辑中的吸嘴序号呈
链接显示，在该画面中不能进行输入。另外，在需要进行吸嘴交换时，
将用大文字而且粗字加以显示。
最初显示为小文字
由于需要进行吸嘴交换，
用大文字而且粗字显示。
由于元件变更，吸嘴也不
改变，显示为小文字。
由于不需要进行吸嘴
交换，显示为小文字。
由于需要进行吸嘴交换，
用大文字而且粗字显示。
吸嘴序号的显示例
2．程序的制作和编辑
2-34
自动生成数据
如果点击[功能]>[自动生成数据]、或者[自动生成数据]的图标，就能够自动生成各个数据。
能够自动生成的数据，包括元件数据/送料器数据/供给部数据/送料盘数据/矩阵盘数据/
吸嘴数据。
可以从用户资料库和基本资料库中自动复制具有相同代码名称的数据。
【注释】 如果在用户资料库和基本资料库中都存在相同代码名称的数据时，将会优先复制用户资料库中的
数据。
【注释】 如果在用户资料库和基本资料库中不存在对应的代码名称的数据时，则不会被复制。
【注释】 如果在数据内已经存在相同代码名称的数据时，则不进行数据替换。
[自动生成数据]
的图标
