2．程序的制作和编辑
2-72

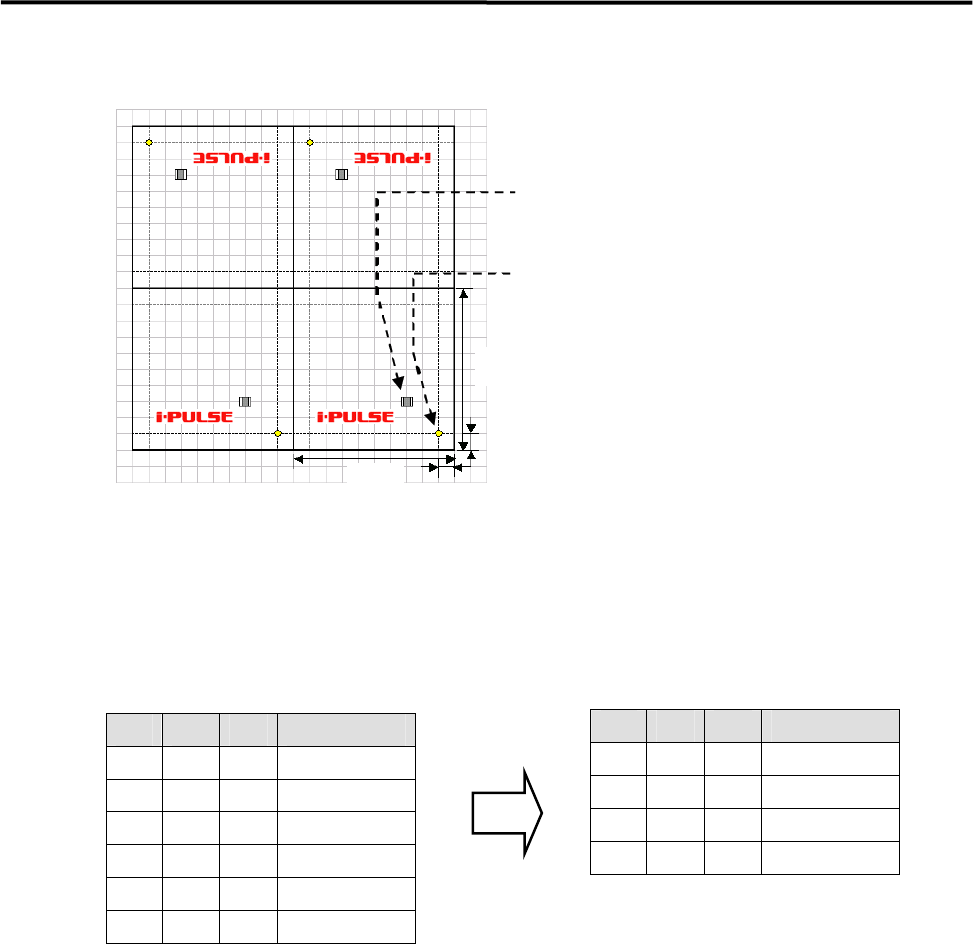

● 例 2 在每个组合基板中具有原点的情况下
100mm
10mm
100mm
10mm
各组合基板的原点
距组合基板原点的距离（X:20,Y:20）
注：距基板原点的距离（X:30,Y:30）
由于基板原点的指定只有 1 项，不能将偏离原点的基板进行旋转并复制（循环）。如上图所示，
在各组合基板的原点个别存在的情况下，请将基板原点当作（X：0,Y：0）使用。因此在上图的情
况下，最初的元件搭载坐标变为 X：30,Y：30。
基板原点 （X：0,Y：0）
X Y T 功能
循环开始
30 30 0 单个吸取
循环结束
100 0 0 偏差值
100 200 180 偏差值
200 200 180 偏差值
X Y T 功能
30 30 0 单个吸取
130 30 0 单个吸取
70 170 180 单个吸取
170 170 180 单个吸取
展开后的实坐标
展开前的循环数据
2．程序的制作和编辑
2-73

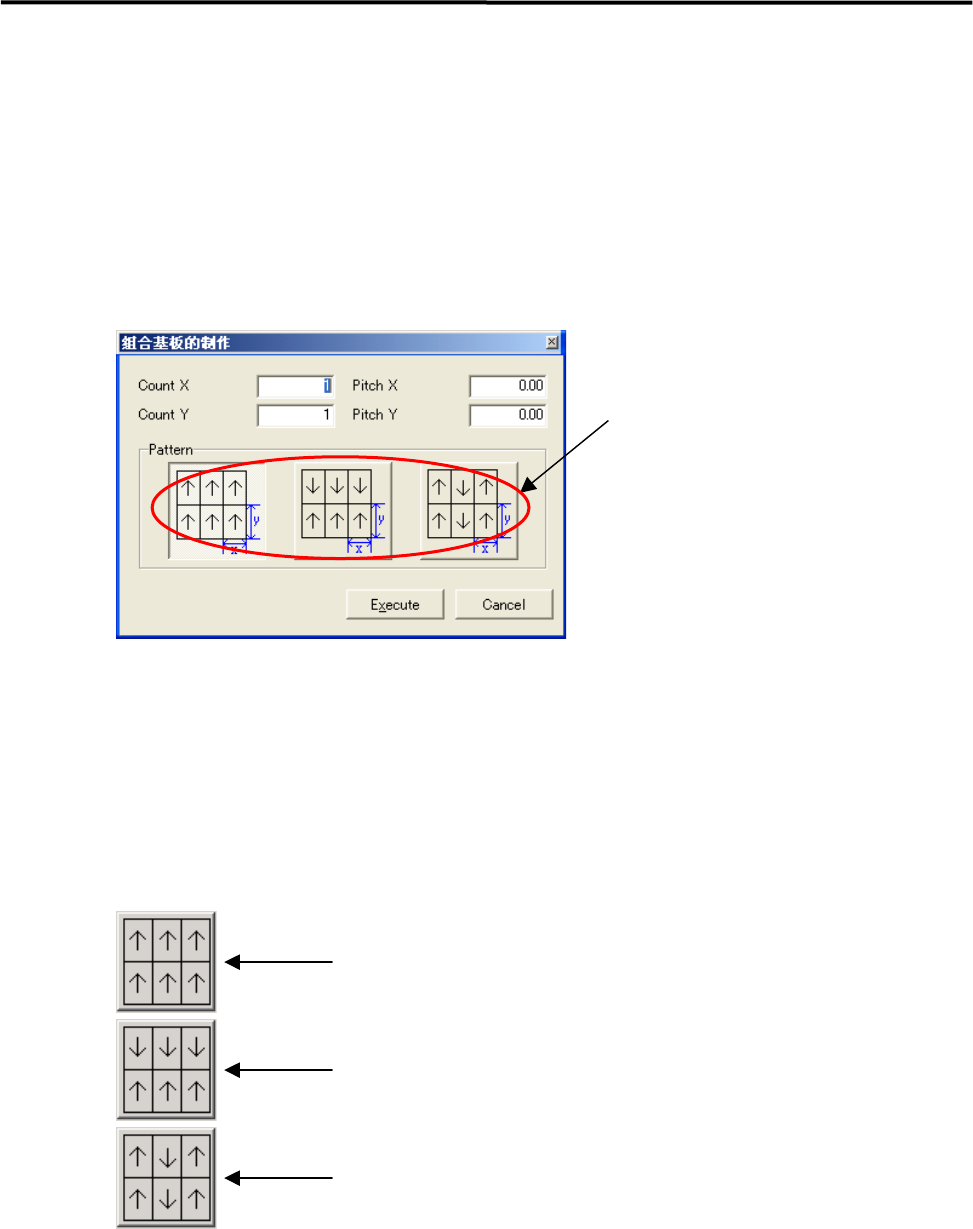

组合基板的制作
【菜单】 程序编辑>程序编辑工具＞组合基板的制作
这是以不含循环数据的贴装数据为源数据，进行简单制作循环数据的功能。循环数据的角度（组
合基板的角度），对于源贴装数据，与 0 度和 180 度相对应。
【注释】 组合基板的数量虽然没有特别的限制，但是完成的贴装数据的行数如果超过 3000 行，将会发生
错误。另外，如果源数据中含有循环数据或者数据检查发生错误的情况下，不能使用此功能。
组合基板式样选择按钮
【项目】
X/Y 方向的数量 将组合基板的 X 方向（横方向）、Y 方向（纵方向）的数量分别进行输
入。另外在数量中也含有源组合基板。
间隔 X/Y 将组合基板的 X 方向（横方向）、Y 方向（纵方向）的间隔值分别进行
输入。（即使在「X/Y 方向的数量」中输入的数值为"1"，一般也要将组
合基板的 1 个边的长度进行输入。）
★单位 mm
式样选择 对组合基板的配列式样进行选择。
对于源贴装数据，所有的组合基板为同一方向（0 度）的情况下。
对于源贴装数据，X 方向排列的组合基板为同一方向（0 度）、与 Y 方向
正对排列的第 2 列组合基板为正相反方向（180 度）的情况下。
注：Y 方向的第 3 列为 0 度，第 4 列为 180 度，以后 Y 方向排列的组合基板
的角度为 0 度和 180 度交互替换的式样。
对于源贴装数据，Y 方向排列的组合基板为同一方向（0 度）、与 X 方向
平行排列的第 2 列组合基板为正相反方向（180 度）的情况下。
注：X 方向的第 3 列为 0 度，第 4 列为 80 度，以后 X 方向排列的组合基板
的角度为 0 度和 180 度交互替换的式样。
【注释】 「组合基板的制作」功能，不对应除上述 3 种式样以外其他式样。
组合基板的式样在上述之外的情况下，通过手动可以变为循环数据制作，请参照前面所述的「组
合基板旋转」项。
2．程序的制作和编辑
2-74

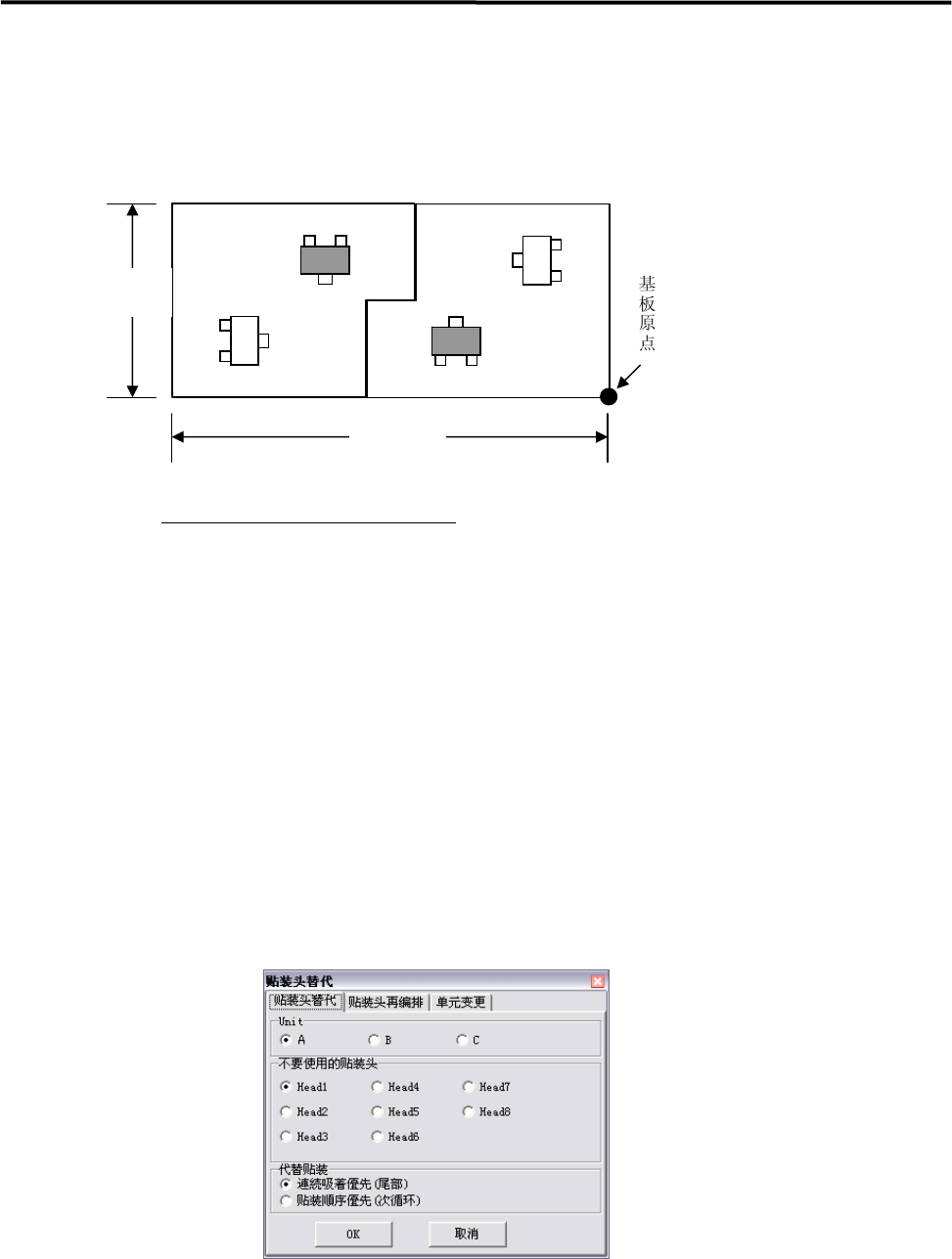

【注释】 如下图所示，正对的组合基板接线处于复杂的情况时，间隔位于 2 枚组合基板边的中央。此时组
合基板的一部分超过了间隔的范围，但不是问题。
另外在前面所述的「组合基板旋转」项中，作为角度不同的组合基板循环数据的制作方法，已经
在「输入偏差值」方法中进行了说明，但是在「组合基板的制作」功能中要输入组合基板间隔，
请注意不要出错。
贴装头替代
【菜单】 程序编辑>功能>程序编辑工具>贴装头替代
在贴装头发生故障等特定的贴装头不能使用的情况下，将会自动制作代替使用其他贴装头的程序。
【注释】 如果实施贴装头替代的功能并保存，原来的数据将会失去。所以推荐进行数据的另行保存。
【注释】 贴装头替代功能的实施，并没有改变送料器的配置状况。另外，吸嘴的使用数量也没有增加。
200mm
80mm
「组合基板的制作」画面的设定值
X 方向数量 2
Y 方向数量 1
斜度 X 100mm
斜度 Y 80mm
注：根据机种的不同，
贴装头数会存在差异。
