10．元件短缺和出错对应方法
10-38
运行的停止和再启动
运行停止的种类
在生产过程中的运行停止，可以分为下列 4 个种类。
原因 贴片机的状态
循环停止
按下了 STOP 开关。
元件发生短缺。
出现错误。
在实行中的贴装循环终了之后，各轴的运行
才停止。
伺服马达的电源不切断。
由于机构操作的电源没有被切断，所以吸取
以及基板夹具还保持在运行状态。
立即停止 互锁机构被激活 1。 各轴的运行立即停止。
伺服马达的电源不切断。
由于机构操作的电源没有被切断，所以吸取
以及基板夹具还保持在运行状态。
紧急停止
按下了 EMERGENCY STOP
开关。
越位感应器启动。
各轴的运行立即停止
伺服马达的电源切断，再启动时需要进行原
点复归操作。
由于吸取以外的机构操作电源也被切断，因
此，基板夹具也被解除。
安全停止 在自动模式时，机盖被打开。 各轴的运行立即停止
虽然伺服马达的电源被切断，但不需要进行
原点复归操作。
由于机构操作的电源没有被切断，所以吸取
以及基板夹具还保持在运行状态。
再启动的方法
对生产过程中贴片机的运行停止之后，进行再启动的方法步骤加以说明。
停止理由 再启动步骤
按下了 STOP 开关。 START
前部或者后部的机盖被打
开。
CLEAR
→关闭机盖→ CLEAR → START
元件发生短缺。
CLEAR
→ CLEAR → 补充元件→ START
按 下 了 EMERGENCY STOP
开关。
CLEAR
→返回 EMERGENCY STOP →［解除异常］→ CLEAR →
READY →［原点复归］→再运行处理
越位感应器启动。
CLEAR
→［清除错误］→ CLEAR → RESET → READY →［原
点复归］→再运行处理
【注释】 原点复归在“手动>原点复归”中进行操作。
1
在运行过程中，如果在前盖/后盖被打开时，或者在安全防护装置（选购品）、安全防护装置、安全感
应器的区域内，将手或者身体放进去时，互锁机构就会被激活。
10．元件短缺和出错对应方法
10-39
■ 错误造成停止的再启动
● 在 READY
开关亮灯的情况下
在发生这种错误时，贴片机处于暂时停止状态，同时警报器发出断续“哔哔”的警报声。在［信
息显示］窗口上将显示出错误信息。
【操作】
① 按下 CLEAR
开关，将警报声停止。
② 再次按下 CLEAR 开关。
③ 按下 RESET 开关，解除生产状态。
④ 参考错误信息，解除所发生的错误。
● 在 READY
开关熄灯的情况下
在发生这种错误时，贴片机处于停止状态，同时警报器发出连续“哔哔”的警报声。在［信息显
示］窗口上将显示出错误信息。
【操作】
① 按下 CLEAR
开关，将警报声停止。
② 再次按下 CLEAR
开关。
③ 按下 RESET 开关，解除生产状态。
④ 参考错误信息，解除所发生的错误。
⑤ 按下 READY
开关。
⑥ 在“手动>原点复归”窗口，按下<全轴实行>按钮，进行全轴的原点复归操作。
■ 在生产中如果前盖或者后盖被打开的情况下
【操作】
① 按下 CLEAR
开关，将警报声停止。
② 关闭机盖。
③ 再次按下 CLEAR
开关。
④ 按下 START
开关，重新开始生产。或者按下 RESET 开关，解除生产状态。
10．元件短缺和出错对应方法
10-40
■ 从程序运行的中途进行生产
● 在非任意指定开始行的情况下
在生产的中途如果停止并取消的情况下,贴片机会对贴装终止的行加以记忆。
下面，对贴装终止后从下一行开始重新进行再生产的情况加以说明。
【操作】

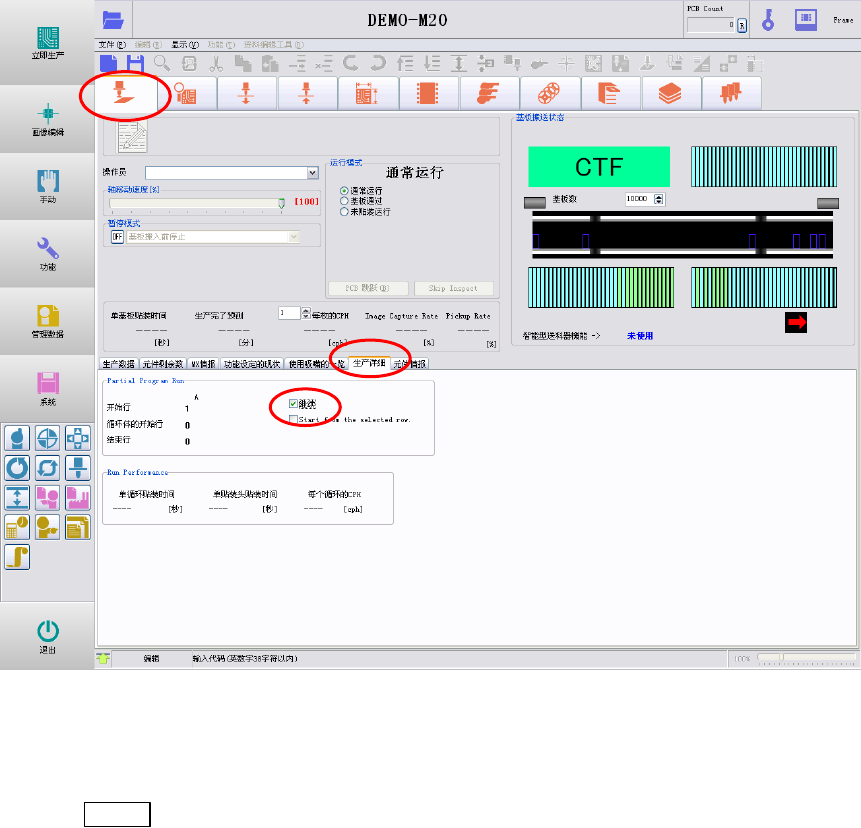

① 打开［生产］>［生产详细］选项卡。
② 勾选上［继续］选项。
③ 按下 START
开关，重新开始生产。
【注释】 请注意不要忘记勾选。
【注释】 如果下一步是从最初行开始进行生产时，该记忆将会被清除，请加以注意。
