10．元件短缺和出错对应方法
10-41

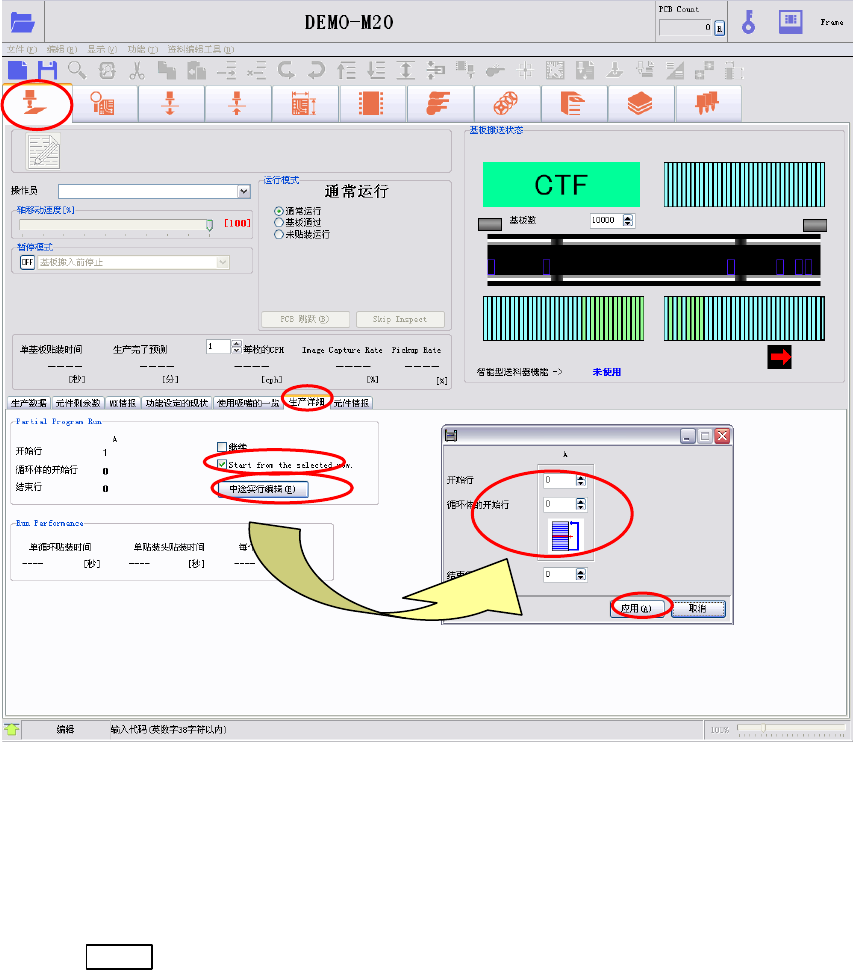

● 在任意指定开始行的情况下
【操作】
① 打开［生产］>［生产详细］选项卡。
② 勾选上[从任意行开始实行]的复选框。
③ 点击<中途实行编辑>按钮。
④ 输入生产中途的开始行。
⑤ 点击<应用>按钮。
⑥ 按下 START
开关，重新开始生产。
10．元件短缺和出错对应方法
10-42
运行停止和元件吸取
在生产过程中，当贴片机运行停止时，正在吸取的元件可能会落下，要引起注意。
z 如果想要在生产中按下 STOP 开关，使贴片机处于暂时停止时，由于是元件的贴装完成后停
止，因此不会出现问题。
z 在按下 EMERGENCY STOP 开关，贴片机处于非常停止的情况下，元件虽然还在被吸取，但
是如果按下 RESET 开关，吸取就会被中断，因此在按下 RESET 开关时，请用手将元件接
住。
z 即使在停止状态，如果 READY 开关亮灯时，通过“手动>轴”的操作，将贴装头移动到手能
够触摸到的场所，再通过“手动>机构操作>操作”，就可以使贴装头的吸取停止并取下元件。
z 在前部/后部的机盖打开后，即使按下 RESET 开关，吸取也会中断，元件会落下。
10．元件短缺和出错对应方法
10-43
元件短缺
元件短缺预告
元件短缺预告就是在剩余元件的数量达到设定的元件短缺预告数时，通过黄色信号灯的亮灯，向
操作人员进行通知的一种机能。为了能够使用这个机能，在生产前请进行以下设定。
z 在菜单“程序编辑>吸取的［元件短缺预告数］”栏中输入数量。
z 在菜单“生产>生产>元件剩余数的［供给元件数］栏和［剩余数］栏中”输入数量。
在生产中，如果剩余元件数达到［元件短缺预告数］时，黄色信号灯将亮灯。随后，当元件全部
用完时，警报声（断续“哔哔”音）会响起，同时黄色信号灯将闪烁，贴片机处于暂时停止状态。
补充完元件之后，按下 START
开关，就可以重新开始生产。
元件补充方法
下面，对元件发生短缺情况下的元件补充方法进行简要说明。
操 作 贴片机的状态
- 元件数达到元件短缺预告数 → 黄色信号灯亮灯 → 元件
全部用尽 → 黄色信号灯闪烁/发出警报音（断续“哔哔”
音）/ CLEAR 开关亮灯/贴片机处于暂时停止状态。
①按下 CLEAR 开关。 停止警报音 → CLEAR 开关熄灯 → 黄色信号灯熄灭。
②再次按下 CLEAR 开关。
-
③对元件进行补充。
-
④在生产>生产>元件剩余数的
［供给元件数］栏和［剩余数］栏中
进行输入。→ *
* 在［供给元件数］栏中输入数值，点击<行初始化>按钮，
将数值复制在［剩余数］栏中。点击<元件计数更新>按钮
进行确定。
⑤按下 START 开关，重新开始生产。
