9．生产
9-2

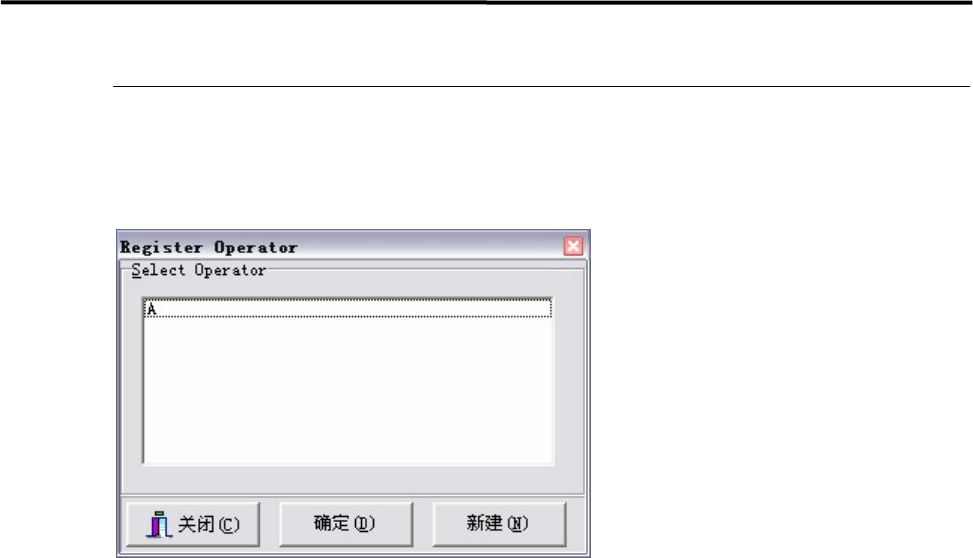

输入操作员姓名
【菜单】 管理>输入操作员姓名
在进入生产之前，输入操作员姓名。在此登录的操作员可以在［生产］窗口的［操作员姓名］栏
中进行选择。
【操作】
① 点击<新建>按钮。
② 将显示出新的窗口，在［输入操作员姓名］栏中输入操作员的姓名，然后点击<登录>按钮。
根据需要可以反复进行。
③ 点击右上角的<X>按钮，关闭窗口。
④ 返回到原来的窗口，可以对刚才输入的操作员姓名是否显示在窗口中进行确认。在此选择操
作员姓名之后，点击<确定>按钮，操作员姓名就会显示在［生产］窗口的［操作员姓名］栏
中。另外［管理数据］的［操作员档案］也可以通过“操作员姓名”项目开始实行。
⑤ 点击<关闭>按钮，终止操作。
9．生产
9-3
生产前的确认和初始设定
概要
在生产之前，存在必须进行确认的项目。如果不经过确认进行正确的初始设定，即使进行了生产，
运行也会有错误发生。必须进行确认的项目有以下几点：
在“程序编辑>基板数据编辑”项目中是否输入了必要的数据。
在 ANC 以及贴装头中，程序所使用的吸嘴是否安装完毕。
在使用 CTF-40 的情况下，所有的送料盘是否正确夹在定位销中。
各个送料器是否按照程序进行配置或者设定。
基板数据的确认
【菜单】 程序编辑>基板数据编辑
主要对以下几点进行确认。（ ）内为项目名称。
基板固定基准(外形/引脚)必须正确选择。(基板搬送速度)
包括前工序在内的最大元件高度必须正确输入。（前工程已贴装完毕元件高度）
ANC的初始设定
在 ANC 设定过程中，要将最初程序使用的吸嘴全部安装到 ANC 上，不要的吸嘴，包括已被安装在
贴装头上的吸嘴最好都能取走。
将吸嘴安装到贴装头时，请不要用手进行。如果安装不完全时，可能会与贴装头冲突，造成损坏。
贴装头上安装的吸嘴可以用手拆卸。

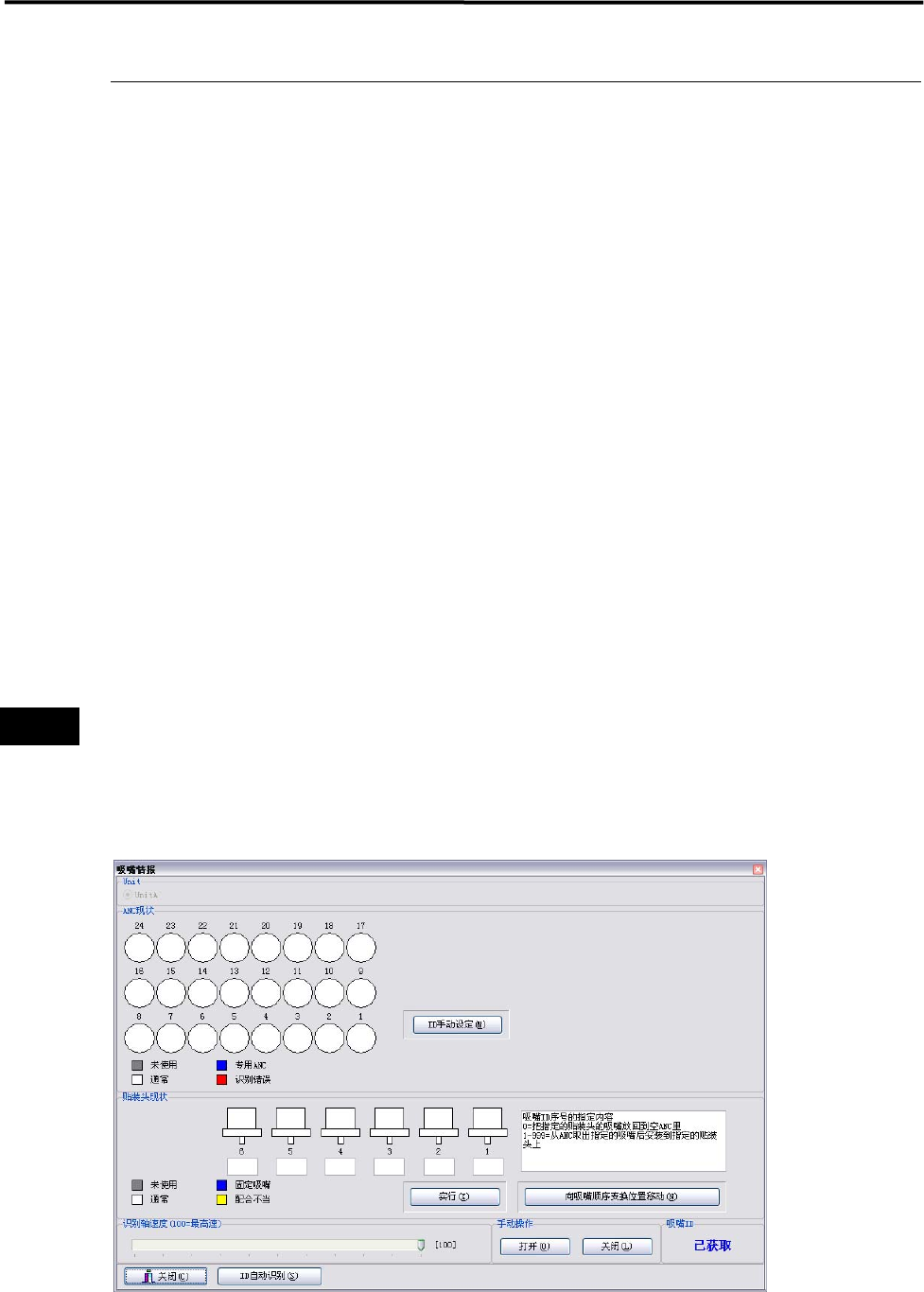

【菜单】 手动>吸嘴情报
对 ANC 现状 (在哪个贮袋中装入哪个吸嘴、或者未装入吸嘴)以及贴装头现状 (在哪个贴装头上装
入哪个吸嘴、或者未装入吸嘴)进行调查。
注意
注意：根据机种的不同，
贴装头数有所差异。
9．生产
9-4
在 ANC 操作过程中，贴装头将会移动。此时，请不要将头或者手等身体的一部分探进贴片机内，
可能会受到伤害。另外还要对贴片机周围的人员是否有受伤的危险等情况进行确认。
■ 吸嘴 ID 的自动识别
点击<ID 自动识别>按钮。
将在多功能扫描相机上移动，对各贴装头的吸嘴有无状况进行检查。
基板相机将对 ANC 进行扫描，读取 ANC 上的吸嘴 ID。
在贴装头如果有吸嘴附着时，会将吸嘴收进空的 ANC 中。
基板相机将会对从贴装头取下的收进 ANC 中吸嘴 ID 进行读取。
［贴装头现状］将全部变为空白。如果取得吸嘴 ID 时，窗口中右侧的［吸嘴 ID 取得］栏中会显
示出蓝色的“已获取”信息。
在吸嘴 ID 自动识别后，请务必将显示结果与实际 ANC 的设定值进行比较确认。特别要对
ANC 中实际安装有吸嘴但是未显示出来等情况加以十分注意。
吸嘴误识别的原因，可能是吸嘴上粘贴的标签污损所致。如果确实是污损所致时，请按照
服务手册上的方法进行污垢的清除。
■ ID 手动设定
使用吸嘴自动识别，万一发生误识别时，可以通过手动输入进行 ID 的变更。在这种情况下，请点
击<ID 手动设定>按钮进行变更的确定。但是不能通过此设定增加吸嘴的个数。
【注释】 在吸嘴资料库中对吸嘴的种类是统一设定。
■ 其他项目
吸嘴 ID 的指示
在指定贴装头和 ANC 之间可以进行吸嘴的交换。
在贴装头上安装有吸嘴的情况下：在该贴装头中输入“吸嘴 ID”。
在贴装头上吸嘴被取下的情况下：在该贴装头中输入“0”。
所有贴装头的输入完成后，点击<执行>按钮，进行交换。
识别轴速度
在吸嘴交换时，可以同时对 X,Y,Z 的轴速度进行设定。
手动操作
点击<打开>按钮，就可以打开 ANC 的滑动通道。点击<关闭>按钮就可以关闭通道。
【注释】 在 M10 的 6 贴装头规格中，如下表所示，根据使用贴装头的不同，存在 ANC 不可利用的贮袋
（不可装卸贮袋）。
在 M10 的 4 贴装头规格中，没有不可利用的贮袋（不可装卸贮袋）。
贴片机 M10
贴装头数 4 6
贴装头 No. 1 2 3 4 1 2 3 4 5 6
不可利用贮袋 No. 无 无 无 无 无 无 无 无
1～2
9～10
17～18
1～4
9～12
17～20
【注释】 在 M20 中，没有不可利用的贮袋（不可装卸贮袋）。
