5．资料库的制作与编辑
5-74
● 球电极的尺寸缩小率
通常为 100。
单位：%
【注释】 计测的球电极尺寸，由于照明的原因会比实际尺寸小一些，可以用于尺寸的修正。
● 处理类型
0： 使用在具有规则间隔球电极的 BGA/CSP 元件中。请在输入项目的「球电极间隔」中，输入正
确的值。图像处理时间非常短。
1： 使用在具有少许不规则间隔球电极的倒装小片元件等元件中。也可使用在 BGA/CSP 元件中。
图像处理时间与处理类型“0”相比，要长一些。
● 球电极检查
9： 根据外圈的球电极加以定位，只对外圈 1 周的球电极进行球电极有无的检查。
10: 根据外圈的球电极加以定位，对球电极有无，球电极轮廓，球电极径值进行检查。
11: 根据外圈的球电极加以定位，对全部球电极只进行球电极有无的检查。(比 6 的处理速度更快)
12: 无球电极检查。
● 处理开始边
0： 自动决定
对球电极数量较多，不空缺的边进行自动选择。
1： 上边
2： 右边
3： 下边
4： 左边
如果球电极数量较多边的球电极间隔不统一，无法信赖时，将会对处理开始边加以指定。
● 任意球电极配置的指定

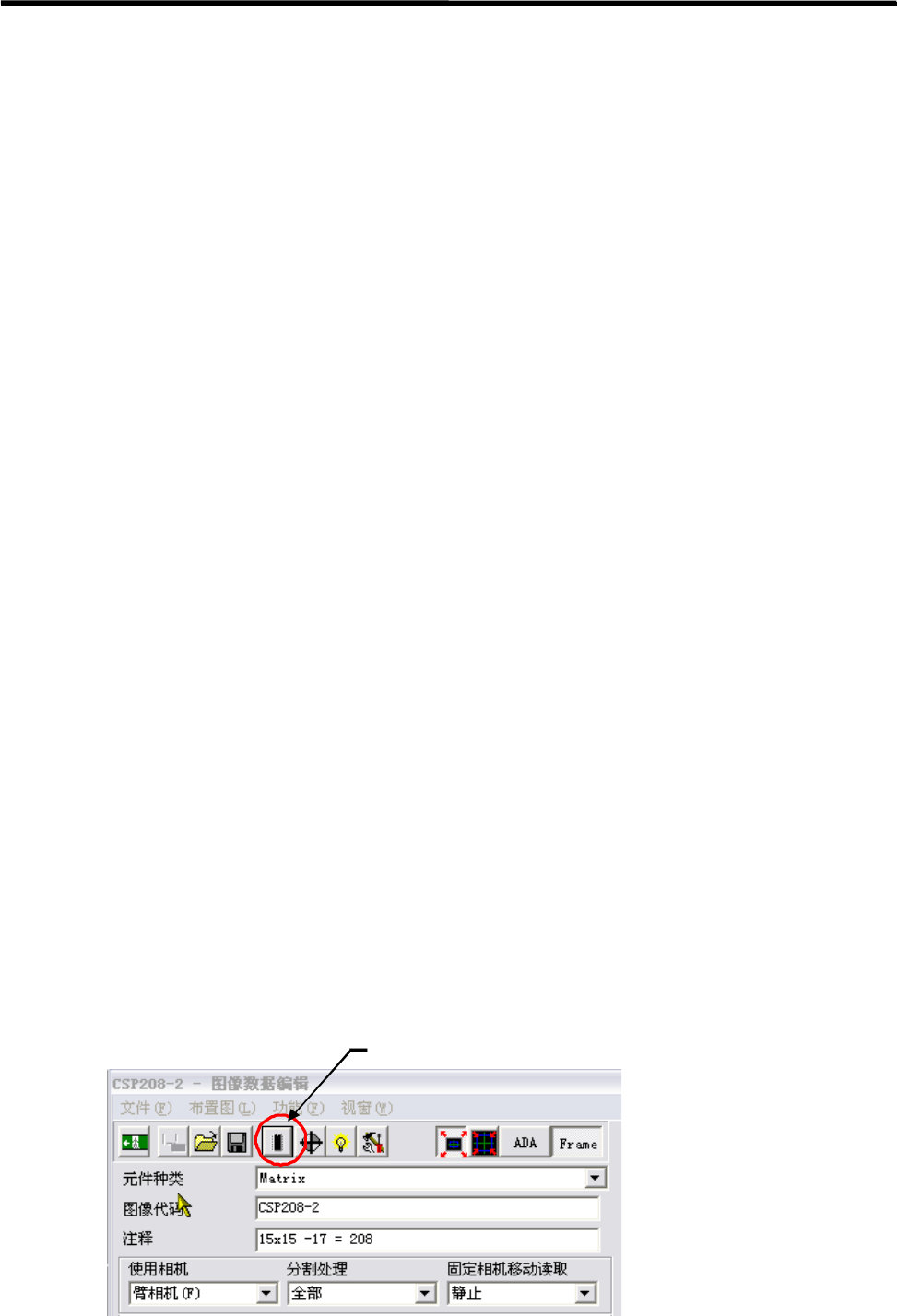

【菜单】 点击图像程序编辑画面的［元件图＆引脚］按钮。
【操作】 对 BGA/CSP 的任意球电极配置的指定，按照以下步骤进行。
①
点击图像程序编辑画面的［元件图＆引脚］按钮，打开［元件图显示］画面。
②
根据在图像程序编辑画面中输入的 X/Y 球电极数、球电极尺寸以及球电极间隔等数据，在全
部球电极存在的状态下，元件将被图形显示。
③
用鼠标点击不要的球电极（在实际的元件中不存在的球电极），球电极的白色球将变为黑色
球。如果球电极变为黑色球，在图像处理时就会被无视略过，因此就可以与实际元件的球电
极配置相同，对不要的球电极进行正确的选择。
④
在图形显示的尺寸过大或者过小不容易看清楚的情况下，可以通过滚动条对显示尺寸进行扩
大/缩小。
⑤
若要返回到球电极配置的初始状态（全部球电极存在的状态），请点击［初始化］按钮。
击[ 图 ]钮
5．资料库的制作与编辑
5-75

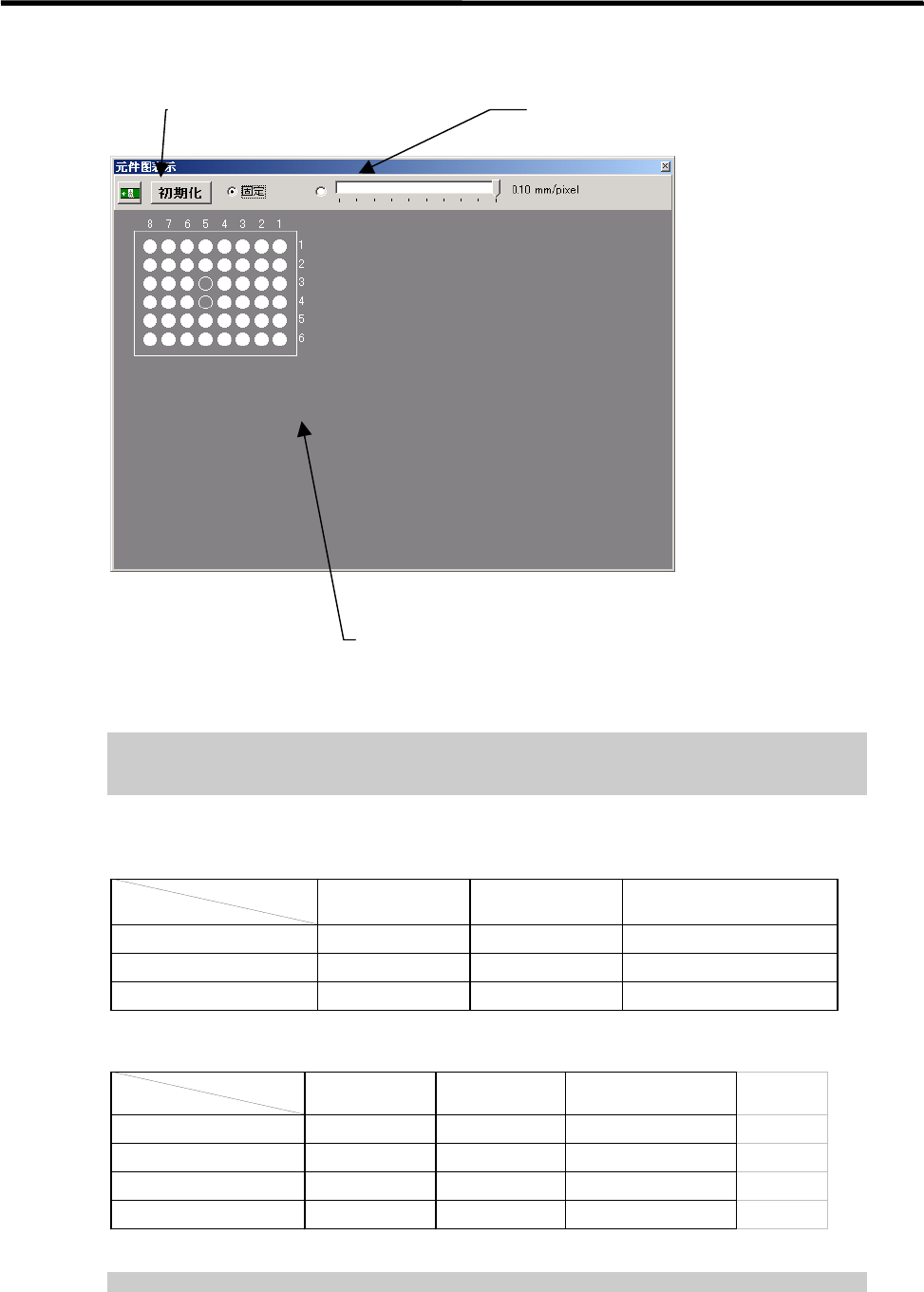

⑤点击初始化按钮，将返回到全部球
电极存在的状态。
④点击此处，通过滚动条对元件显示的尺
寸进行变更。
②通过用鼠标进行点击，元件的图形显示（白色球为实际存在的球电极，
黑色球实际不存在），将在白球←→黒球之间交替变换。
BGA 虽然在元件 BGA 和元件 BGA/CSP 状态下都可以进行处理，但是我们推荐使用 BGA/CSP。
在元件 BGA/CSP 状态下即可以使用默认设定值，又可以如元件 BGA 那样，没有任何限制事
项。
● 元件 BGA 和元件 BGA/CSP 设定的不同之处
BGA
BGA/CSP
BGA 虽然在元件 BGA 和元件 BGA/CSP 状态下都可以进行处理，但是我们推荐使用 BGA/CSP。
设定项目
球电极配置 球电极坐标右上 球电极坐标左下 球电极检查的不要周数
满格 无设定项目 无设定项目 不需要设定
周边格 进行设定 进行设定 不需要设定
局部格 无设定项目 无设定项目 进行设定
设定项目
球电极配置 周边格指定 局部格指定 任意球电极指定
满格 不需要设定 不需要设定 不设定
周边格 进行设定 不需要设定 不设定
局部格 进行设定 进行设定 不设定
任意球电极 不需要设定 不需要设定 进行设定
5．资料库的制作与编辑
5-76
■ 照明设定
如果加大侧光照明，首先是球电极的侧面变亮，然后球电极的中央部分才逐渐变亮。
对侧光照明量度的调整程度，请仔细进行调整，使球电极的中央部分恰好处于明亮前(球电极中心
还处于稍许灰暗的状态)的状态为好。
【注释】 在此时请不要使用外光照明。
【注释】 最好的方法是，用模型制作出球电极空缺的状态，在可以清晰看见其它球电极的情况下调整照
明，使球电极空缺的部分不能被照到。
