5. 运行模式 通常运行 按照通常模式进行元件的吸取、图像处理以及贴装。
基板通过
可以不实施基板的夹紧及元件的贴装，只是使基板通过。
未贴装运行
在该模式虽然可以进行图像处理，但不能进行图像检查以
及修正结果的反映。另外由于不能够进行吸取判定，所以也不能进行再
吸取。
不检查送料器
如果选择该模式，将不会送出送料器，可以在送料器上
不装载元件的情况下进行测试运行。
不检查元件数
如果选择该模式，将不对元件数进行检查，因此也就不
会进行元件短缺预告。
不更换基板
如果选择该模式，将不对基板进行更换，程序将反复运行。
如果不选择该模式，在程序执行后，基板将被排出，这时如果有下一个
基板供给，则将基板搬入，执行程序。
不中止运行
如果选择该模式，将会与［基板数］的数字无关，不中止
运行、持续进行未贴装运行。
上述这 4 个勾选按钮，在未贴装运行中也可以进行变更。
6. PCB 跳跃 在生产中的暂停状态下，如果实行 PCB 跳跃，将会在该时刻中断生产，
排出基板（下一搬入基板以后的生产将作为通常生产）。
7. 基板搬送状态 图形显示出基板的搬送状态。另外对工序信号的输入输出状态也用图形
进行表示。在传送带按照［左－右］进行流动的情况下，左侧为前工序
信号，右侧为后工序信号。
【注释】 另外，在 1 驱动型传送带的情况下，可以用该图两侧的<箭头按钮>，使
传送带回转。
8. 基板数 可以对最初想要生产的基板数进行设定。如果生产开始后，将以［生产
完成的基板数/生产数］的形式进行表示。生产完成后的基板数会随着生
产的进行被累计计算。
9. 单基板生产时间 表示 1 枚基板生产所需要的时间。
10. 生产完了预测 表示到生产完了时的预计剩余时间。
11. 每枚的 CPH 显示出 1 个小时内指定基板枚数的贴装元件个数。
12. 图像成功率 表示元件图像处理的成功率。
13. 吸取成功率 表示元件吸取的成功率。
14. [功能设定现状]选项卡
显示出用户参数的设定状态。
如果点击<生产管理数据>按钮，将会显示出此时的生产管理数据。在点
击时的管理数据，不能在显示过程中进行变更。

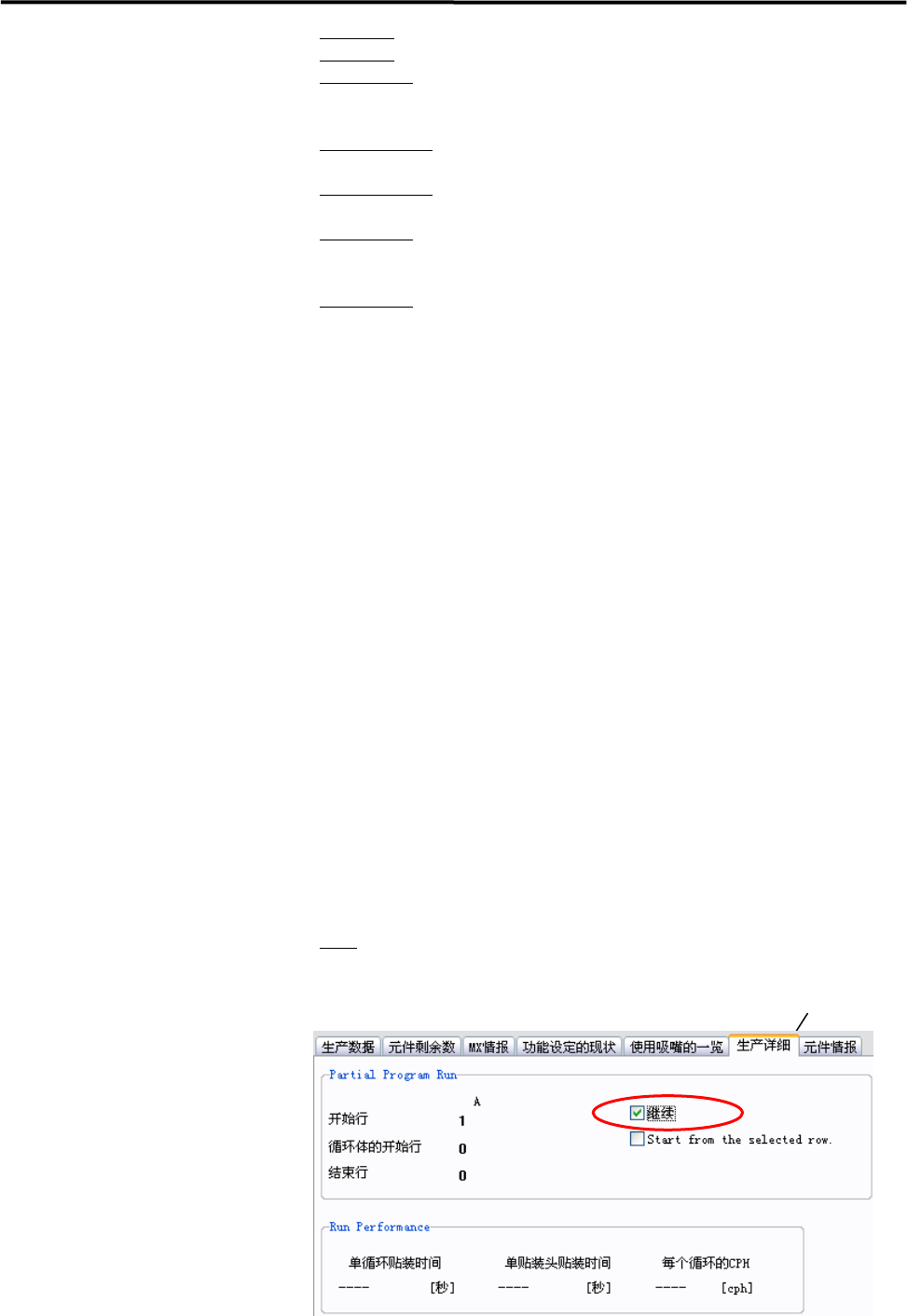

15. [生产详细]选项卡 当需要在程序的中途进行生产时，可以在该选项卡中进行设定。
继续
在生产中途停止运行并取消时，贴片机会对贴装的结束行进行记忆。
当需要在该贴装结束后从下一行开始重新生产时，通过勾选此处，
可以重新开始生产。
9．生产
9-10
【注释】 请注意不要忘记勾选。
【注释】 如果下一步从最初行开始生产时，该记忆将会被清除，请加以注意。

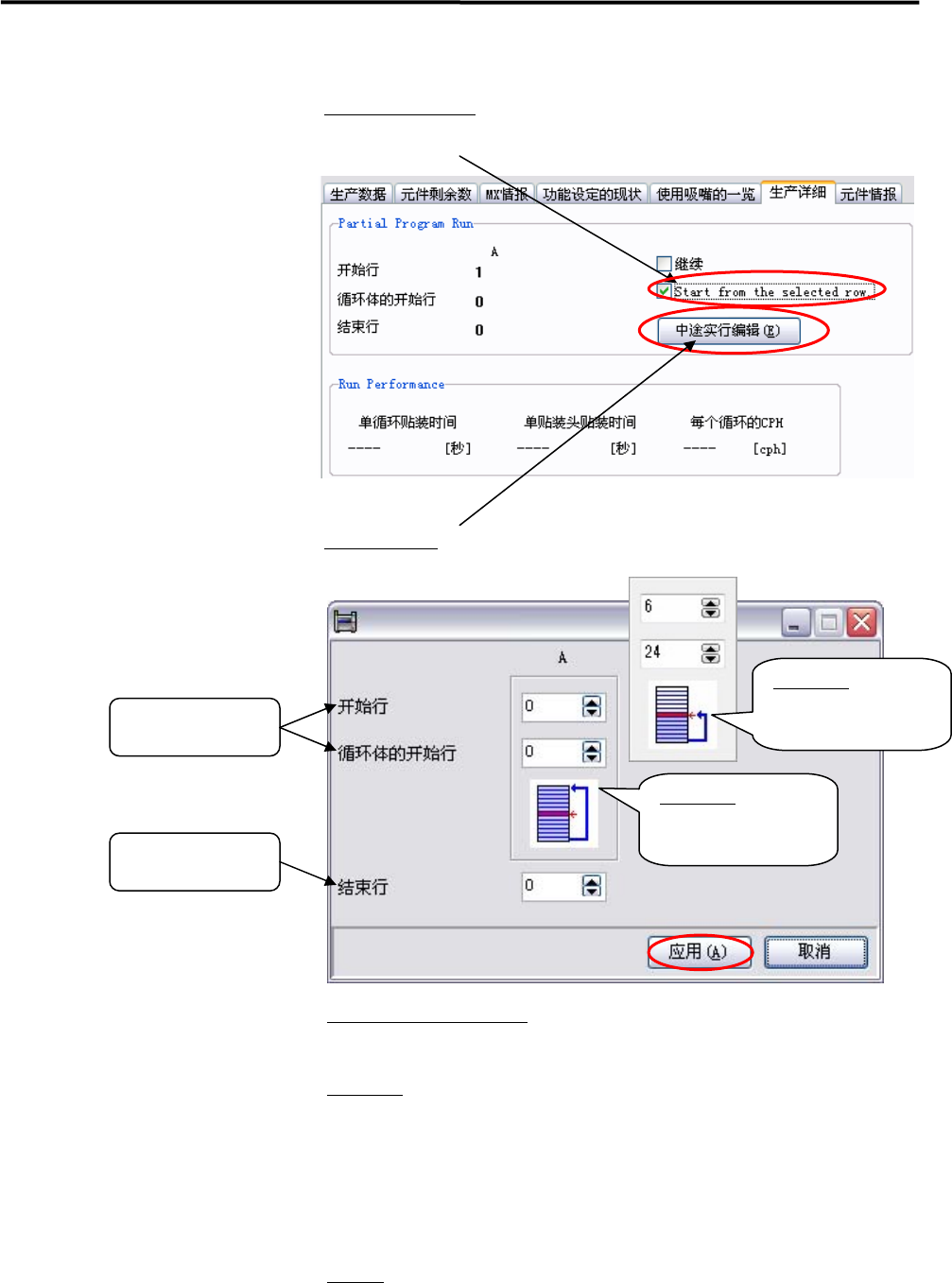

从任意行开始实行
如果需要中途从任意行开始生产以及在任意行结束生产时，
可以勾选此处。
中途实行编辑
然后，点击该按钮。将会显示出下列画面。
开始行/循环体的开始行
可以对生产中途开始的行及生产中途开始的循环体指定行（在［功能］
的［反复贴装的起始行］中被指定的行)进行任意指定。
生产图标
横线表示程序数据的各行。通过点击可以对下列 2 个设定进行切换。
当箭头（生产开始点）在上部(默认设定)的情况下：在中途开始的过程
中，［开始行］和［循环体的开始行］的设定只适用于生产开始后的第
1 个基板。第 2 个基板以后的生产将从最初行开始。
当箭头（生产开始点）在中间的情况下：在中途开始的过程中，［开始
行］和［循环体的开始行］的设定，在生产结束之前，将适用于所有的
基板。
结束行
可以对生产中途结束的行进行任意指定。在生产结束之前，将适用于所
有的基板。
在输入后，请点击<应用>按钮，开始进行生产。
输入生产中途
开始的行
输入生产中途
结束的行
生产图标
箭头(生产开始点)
在上部的情况下
生产图标
箭头(生产开始点)
在中间的情况下
9．生产
9-11
如果对开始行的指定和循环体开始行的指定进行组合，可以从任意步骤开始，对任意
的组合基板进行生产。贴装所必要的基准可以自动获取并实施。(中途实行编辑)
单循环贴装时间
显示出最新贴装步骤的 1 个循环所需要的贴装时间。
单贴装头贴装时间
是指单循环贴装时间除以使用的贴装头数的时间值。
显示出最新贴装步骤的 1 个贴装头所需要的贴装时间。
每个循环的 CPH
显示出 1 个小时内最新贴装循环的贴装元件个数。
16. 元件情报 通过点击该窗口的表示/非表示按钮可以进行显示切换。以 10 秒钟为间
隔，对生产中各元件的元件剩余数进行显示。
［元件剩余数］选项卡
生产可能的基板数
对现状元件剩余数中可以进行生产的基板数加以显
示。是各元件生产基板数的最小值。
预告数
对输出元件短缺预告的基板数进行设定。
生产可能的基板数(图形)
绿色表示生产可能数，黄色表示预告数。每
一项都是对应百分之 100(右端)的比率。在此所说的百分之 100，是指
生产计划中的设定数。随着生产的进行，绿色部分将向左侧方向缩短。
元件代码
这是生产基板的程序数据中使用的所有元件代码。
元件剩余数/最大数
是现在元件的剩余数和设置可能的最大元件数(在
详细情报中为各元件最大元件数的合计)。
元件剩余数的比率
用图形对上述元件剩余数/最大数进行表示。蓝色
为对应最大数的元件剩余数的比率，黄色为对应最大数的预告数的比
率。右端为百分之 100。
基板内使用数
表示生产 1 张基板所需要的每种元件的元件数。
生产可能的基板数
根据元件剩余数和 1 张基板内的元件使用数，按照
每种元件为单位对以后可以生产的基板数进行显示。
［详细情报］选项卡
对每个元件的链接情报和每个吸取点的元件最大数、元件剩余数等进行
显示。
