5．资料库的制作与编辑
5-7

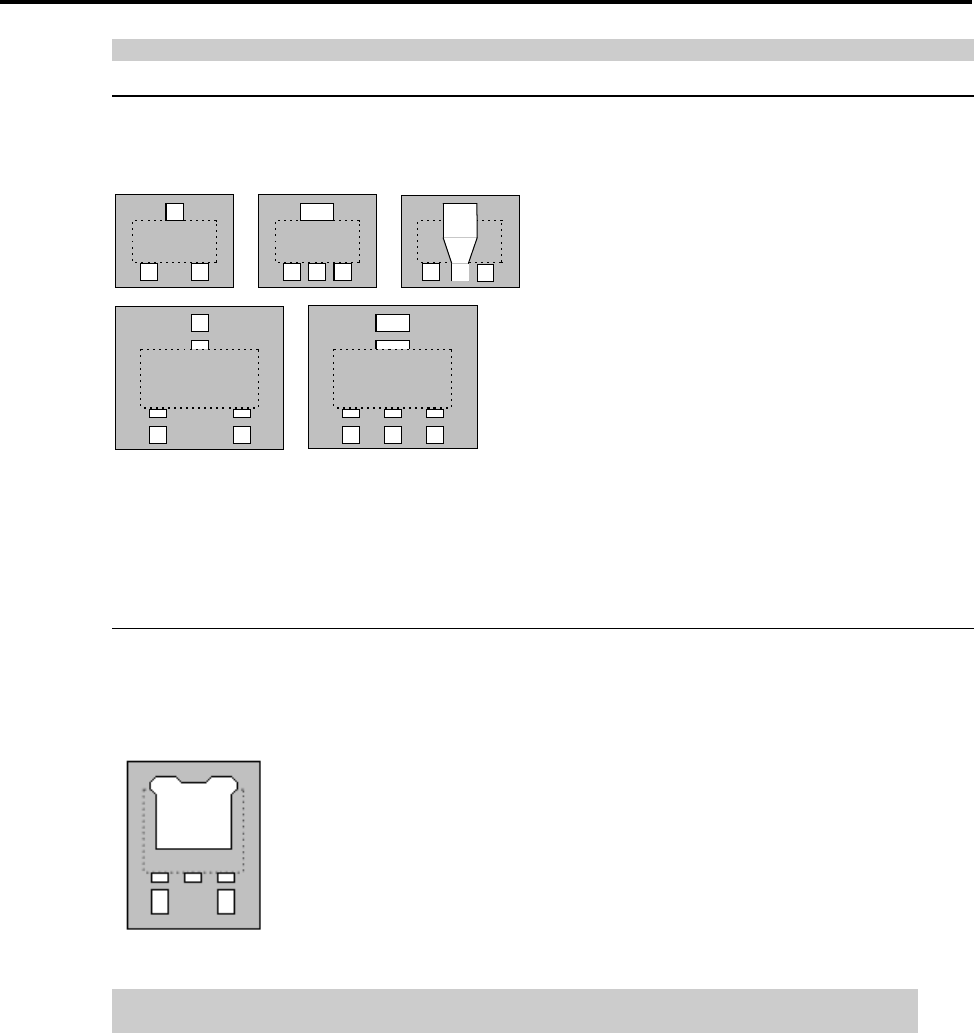

晶体管、功率晶体管
晶体管
● 晶体管 3 个部位以上的电极为反光元件，其中一侧是 1 个电极
多功能扫描相机 电极部尺寸□0.5mm 以上
【注释】 请将通常的晶体管的［处理类型］设定为［标准］。
请将功率晶体管的［处理类型］设定为［高速处理］。
功率晶体管
●功率晶体管 3 个部位以上的电极为反光元件，
其中，单侧是一个垂片电极（大电极）
多功能扫描相机 电极部尺寸□0.5mm 以上
功率晶体管既可以对晶体管元件的［高速处理］进行图像处理，也可以对功率晶体管元件进
行图像处理。推荐使用功率晶体管元件的方式｡
5．资料库的制作与编辑
5-8

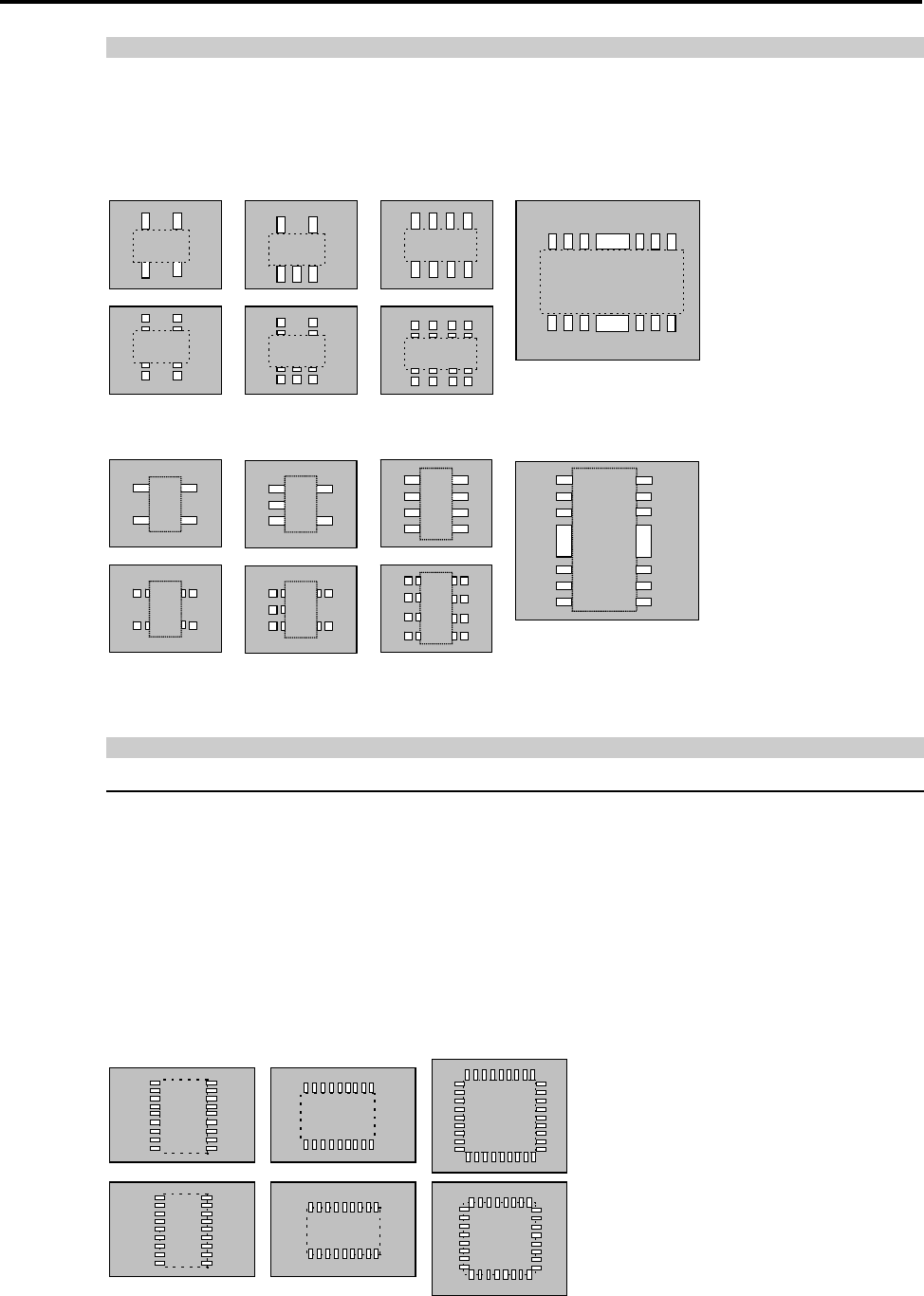

四角四极识别
● 四角四极识别 4 个以上的电极为反光元件
多功能扫描相机 电极部尺寸□0.5mm 以上
上下引脚
左右引脚
引脚元件(SOP,SOJ,PLCC,LCC,QFP)
SOP/SOJ/PLCC/LC/QFP
● SOP,SOJ,PLCC,LCC,QFP(引脚识别) 上下、左右两边或四边有引脚的元件
可以处理缺脚元件
引脚位置在上下、左右四个方向的元件(允许缺脚)
引脚形状为翼状或 J 字形
一侧引脚数为 4 根以上的元件
多功能扫描相机 ～□40mm（整个读取）
～80×40mm（纵横 2 分割）
～120×40mm（纵横 3 分割）
～□80mm（4 分割）
统一称为 SOP,QFP,LCC,PLCC,PLCC 插孔
【注释】 如果一侧的引脚数不满 4 根时，请使用「插座元件」、「四角四极识别」等。
5．资料库的制作与编辑
5-9

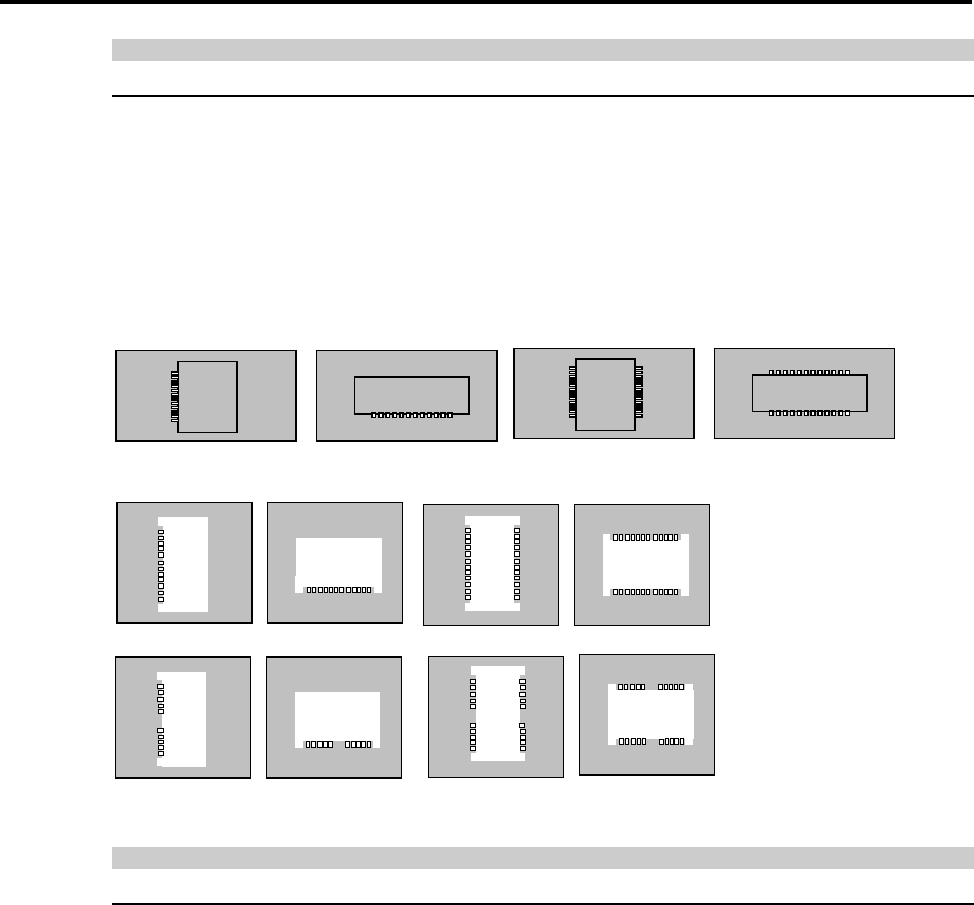

插座元件
插座元件
●插座元件 上下、左右两边或四边有引脚的元件
也可以处理缺脚元件
引脚位置在上下、左右四个方向的元件(允许缺脚)
引脚形状为翼状
一侧引脚数为 2 根以上的元件
多功能扫描相机 ～□40mm（整个读取）
～80×40mm（纵横 2 分割）
～120×40mm（纵横 3 分割）
～□80mm（4 分割）
球电极元件(BGA,CSP)
BGA/CSP
● BGA/CSP
多功能扫描相机 ～□40mm（整个读取）
～80×40mm（纵横 2 分割）
～120×40mm（纵横 3 分割）
～□80mm（4 分割）
