2．程序的制作和编辑
2-26

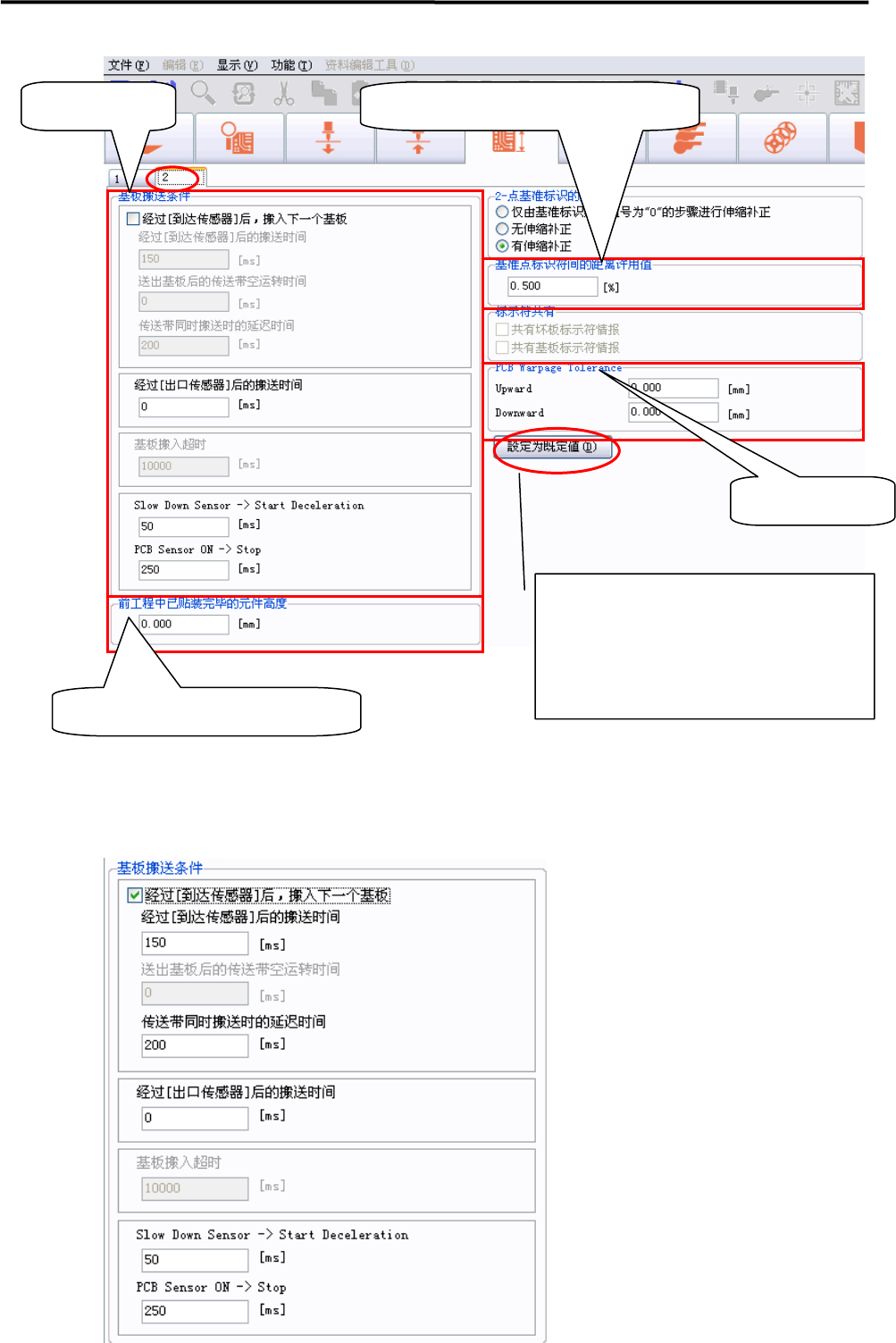

【菜单】 基板数据>第 2 页
■ 基板搬送条件
可以对基板的搬入时间及搬出时间进行调整。
基板搬送条件
前工程中已贴装完毕的元件高度
基准点标识符间的距离许用值
基板弯曲容许值
<设定为既定值>按钮
可以将输入的基板数据作为既定值
加以保存。
如果点击该按钮后，在以后重新制作
基板数据时，设定值将会成为默认值。
2．程序的制作和编辑
2-27

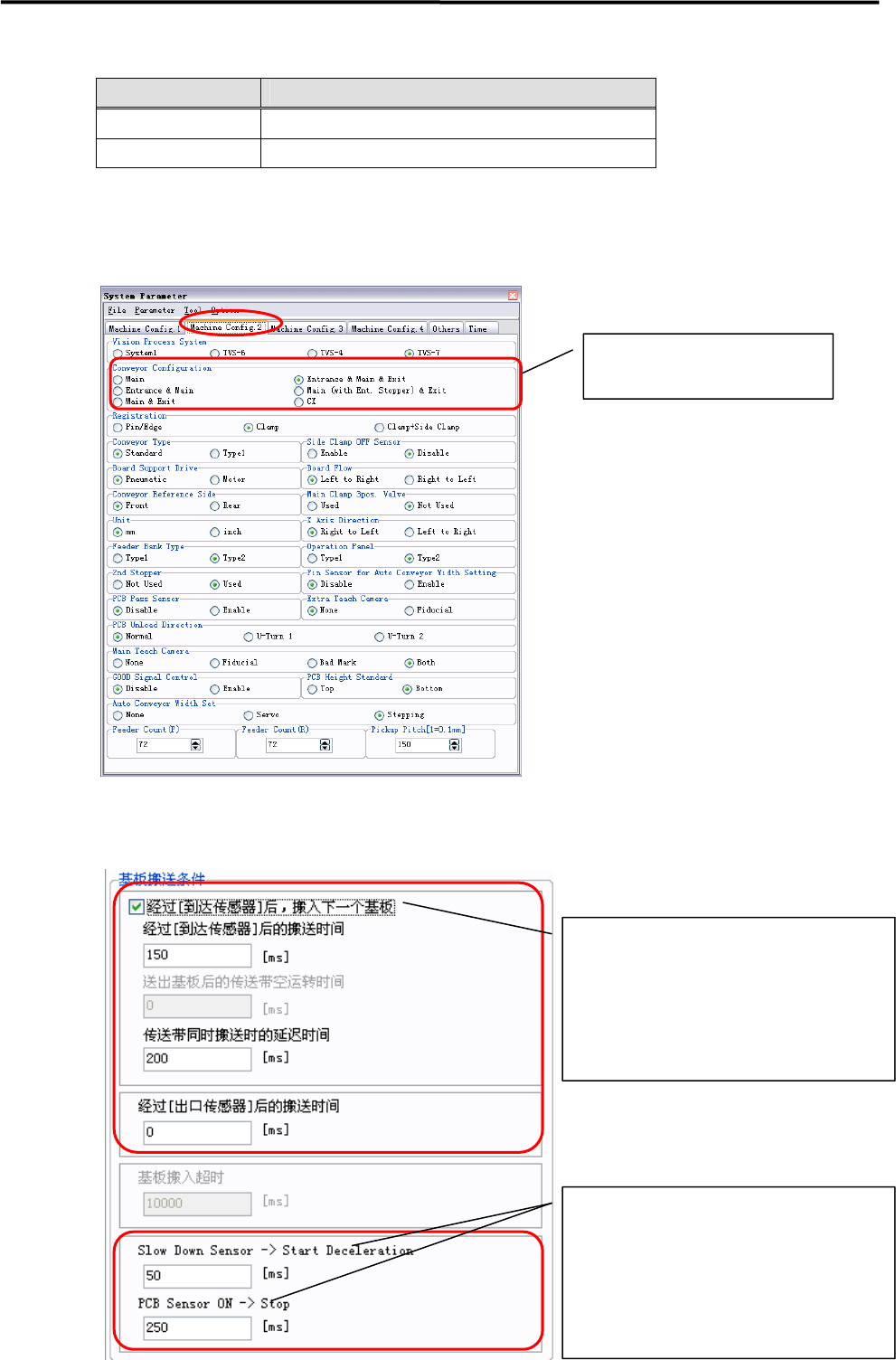

①搬送模式
基板搬送的模式有下列 2 种类型。
搬送模式 基板搬入时间
通常搬送模式 贴装后的基板经过传送带出口传感器之后
放弃型搬送模式 贴装后的基板经过基板到达传感器之后
②传送带构成的确认
【菜单】 系统>系统参数>机械情报 2
可以对传送带的构成进行确认。
③基板搬送条件的设定
可以切换搬送模式。另外，通过对各项目的时间进行设定。可以调整搬送时间。
如果勾选上[经过“到达传感器”后，
搬入下一个基板]的选项时，将会
变为[放弃型搬送模式]。
如果不勾选，则会变为[通常搬送
模式]。
然后，可对各项目的时间进行设定。
在[减速传感器 ON～减速开始]栏，
可以对传送带的减速开始时间进行
调整。
在[到达传感器 ON～停止]栏，
可以对传送带的停止时间进行调整。
当基板未达到止动销时，时间将会
增加。
对传送带的构成进行确认。
（不能进行变更。）
2．程序的制作和编辑
2-28
◆ 通常搬送模式（未勾选[经过“到达传感器”后，搬入下一个基板]的情况下）
传送带构成
时间设定
只有
主传送带
入口传送带
＋主传送带
主传送带＋
出口传送带
入口传送带
＋主传送带
＋出口传送带
经过到达传感器后的搬送时间 ×（无效） ×（无效） ×（无效） ×（无效）
送出基板后的传送带空运转时间 ×（无效） ×（无效） ×（无效） ×（无效）
传送带同时搬送时的延迟时间 ×（无效） ×（无效） ×（无效） ×（无效）
经过出口传感器后的搬送时间 ○（有效） ○（有效） ○（有效） ○（有效）
◆ 放弃型搬送模式（勾选[经过“到达传感器”后，搬入下一个基板]的情况下）
传送带构成
时间设定
只有
主传送带
入口传送带
＋主传送带
主传送带＋
出口传送带
入口传送带
＋主传送带
＋出口传送带
经过到达传感器后的搬送时间 ○（有效） ○（有效） ○（有效） ○（有效）
送出基板后的传送带空运转时间 ×（无效） ○（有效） ×（无效） ×（无效）
传送带同时搬送时的延迟时间 ×（无效） ×（无效） ×（无效） ×（无效）
经过出口传感器后的搬送时间 ×（无效） ×（无效） ○（有效） ○（有效）
④搬送模式的详细说明
◆ 通常搬送模式
在没有勾选[经过到达传感器后，搬入下一个基板]选项的情况下，则为通常搬送模式，下一个基
板将按照下述的时间进行搬入。
而且通常搬送模式中的时间设定只在「经过出口传感器后的搬送时间」的状态下有效。其他的时
间设定则变为无效。
传送带构成 基板搬入时间
只有主传送带
只有在贴装完毕的基板经过出口传感器，按照「经过出口传感器后的搬送时间」
进行搬送后，才使 PCB 止动销 ON，从前工程搬入下一个基板。
入口传送带
＋主传送带
（入口缓冲）
只有在贴装完毕的基板经过出口传感器，按照「经过出口传感器后的搬送时间」
进行搬送后，才使 PCB 止动销 ON，从入口缓冲搬入下一个基板。
主传送带
＋出口传送带
（出口缓冲）
贴装完毕的基板在出口缓冲传感器 ON 的状态下，将会使 PCB 止动销 ON，从前
工程搬入下一个基板。
而且，在主传送带以及出口缓冲上，当贴装完毕的基板处于待机状态时，如果
有来自下一工程的要求信号进入，只有在出口缓冲上贴装完毕的基板经过出口
传感器，按照「经过出口传感器后的搬送时间」进行搬送后，主传送带上贴装
完毕的基板才会被搬出到出口缓冲上。
入口传送带
＋主传送带
＋出口传送带
（入口缓冲
＋出口缓冲）
贴装完毕的基板在出口缓冲传感器 ON 的状态下，将会使 PCB 止动销 ON，从入
口缓冲搬入下一个基板。
而且，在主传送带以及出口缓冲上，当贴装完毕的基板处于待机状态时，如果
有来自下一工程的要求信号进入，只有在出口缓冲上贴装完毕的基板经过出口
传感器，按照「经过出口传感器后的搬送时间」进行搬送后，主传送带上贴装
完毕的基板才会被搬出到出口缓冲上。
