3．最适化
3-4

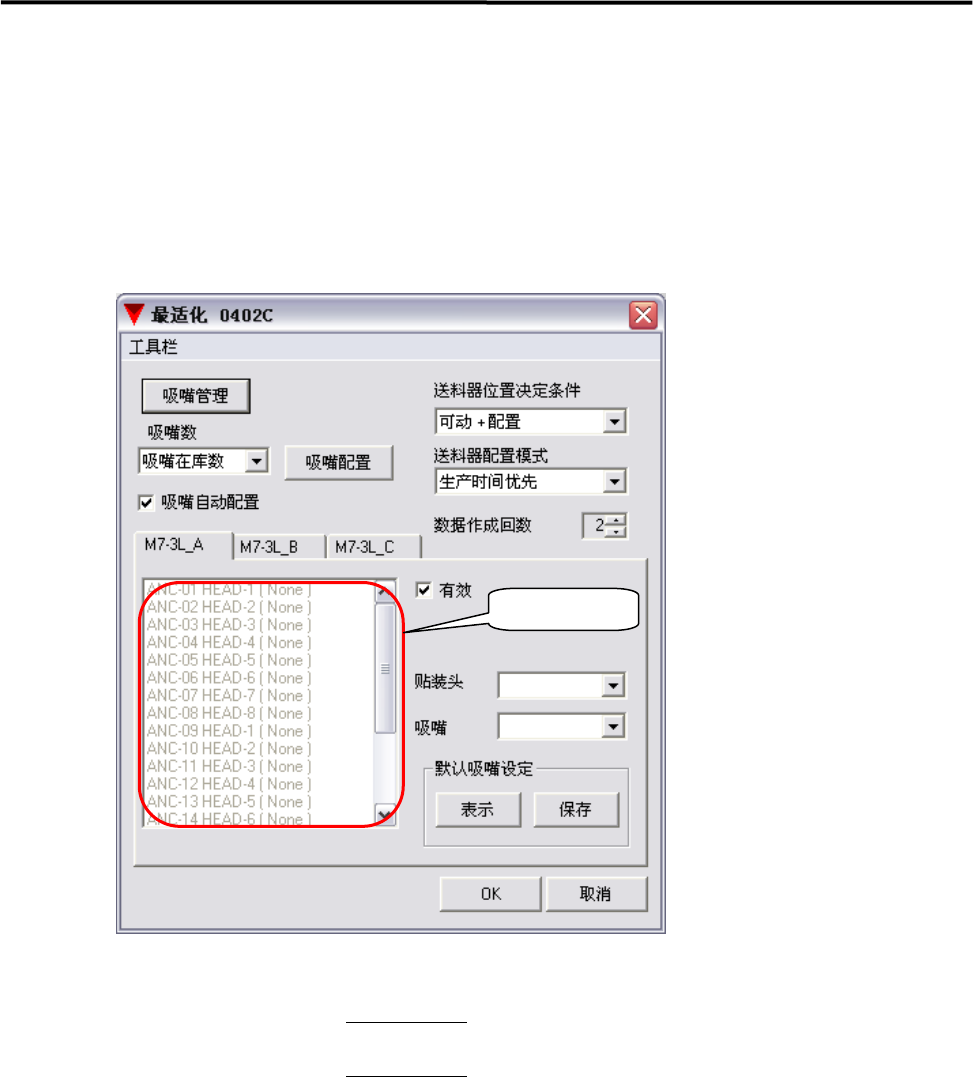

最适化处理的设定
【菜单】 数据编辑>文件>最适化
【注释】 如果选择了最适化菜单，就会进行最适化处理的数据测试。即使吸取点序号发生重复也不会发生
错误。
在进行各种设定之后，点击<OK>按钮，就会进行最适化处理。
送料器位置决定条件 对送料器位置的移动限制情况进行设定。
全送料器固定
只进行元件贴装顺序和贴装头的最适化处理，
不进行送料器按章位置的最适化处理。
全送料器可动
在进行元件贴装顺序和贴装头的最适化处理的同
时，还进行送料器安装位置的最适化处理。
【注释】 如果在“数据编辑>吸取>［最适化］”的单元格中储存了"否"的吸取点记录，那么即使在“送
料器位置决定条件”中设定为“全送料器可动”，也按照固定送料器进行处理。
注意：根据机种的不同，
表示项目也有所差异。
列表框
3．最适化
3-5
送料器配置模式 可以将送料器的配置状态选择为生产时间优先或者空间位置优先。
生产时间优先
按照“在吸取时使贴装头的移动距离变为最短”进行
送料器的配置。
空间位置优先
按照“以送料器的空间位置为优先” 进行送料器的
配置。
数据制作次数 请使用初始值。
吸嘴管理 如果点击<吸嘴管理>按钮，就可以对吸嘴自动配置的吸嘴在库状况进行
编辑。吸嘴的在库情报将在最适化处理过程中进行吸嘴的自动配置时加
以利用。在进行吸嘴自动配置之前，需要对吸嘴的在库情报进行设定。
要按照各个吸嘴品种输入吸嘴的在库数。
吸嘴配置 如果点击<吸嘴配置>按钮，吸嘴配置就会与［吸嘴数的条件设定］相对
应进行吸嘴配置，结果将会在列表框中表示出来。
吸嘴数 对吸嘴数的条件进行设定。
吸嘴在库数
按照在吸嘴管理中登录的在库数进行吸嘴的配置。
无视在库数
将无视在吸嘴管理中登录的在库数，按照最有效的方
式进行吸嘴的配置。
机器贴装数
按照机器上所持有的吸嘴数进行吸嘴的配置。
【注释】 在设定为无视在库数的情况下，输出结果可能会超过实际所持有的吸嘴数。
吸嘴自动配置 如果勾选了<吸嘴自动配置>的复选框时，在最适化时就会自动进行吸嘴
配置。
如果没有勾选<吸嘴自动配置>的复选框时，列表框将变为可选择状态。
可以根据在列表框中选择的行，对组合框中的吸嘴、贴装头进行选择，
通过手动进行配置。
有效(Enable) 请在勾选的状况下加以使用。
默认吸嘴设定 如果点击<保存>按钮，就会作为默认的吸嘴设定，将列表框中的内容加
以保存。
如果点击<表示>按钮，已保存的默认设定的吸嘴内容就会在列表框中表
示出来。
最适化优先度 能够以元件为单位进行分组，对贴装顺序进行指定。
) 请参照「5.资料库的制作与编辑」>元件资料库。
3．最适化
3-6

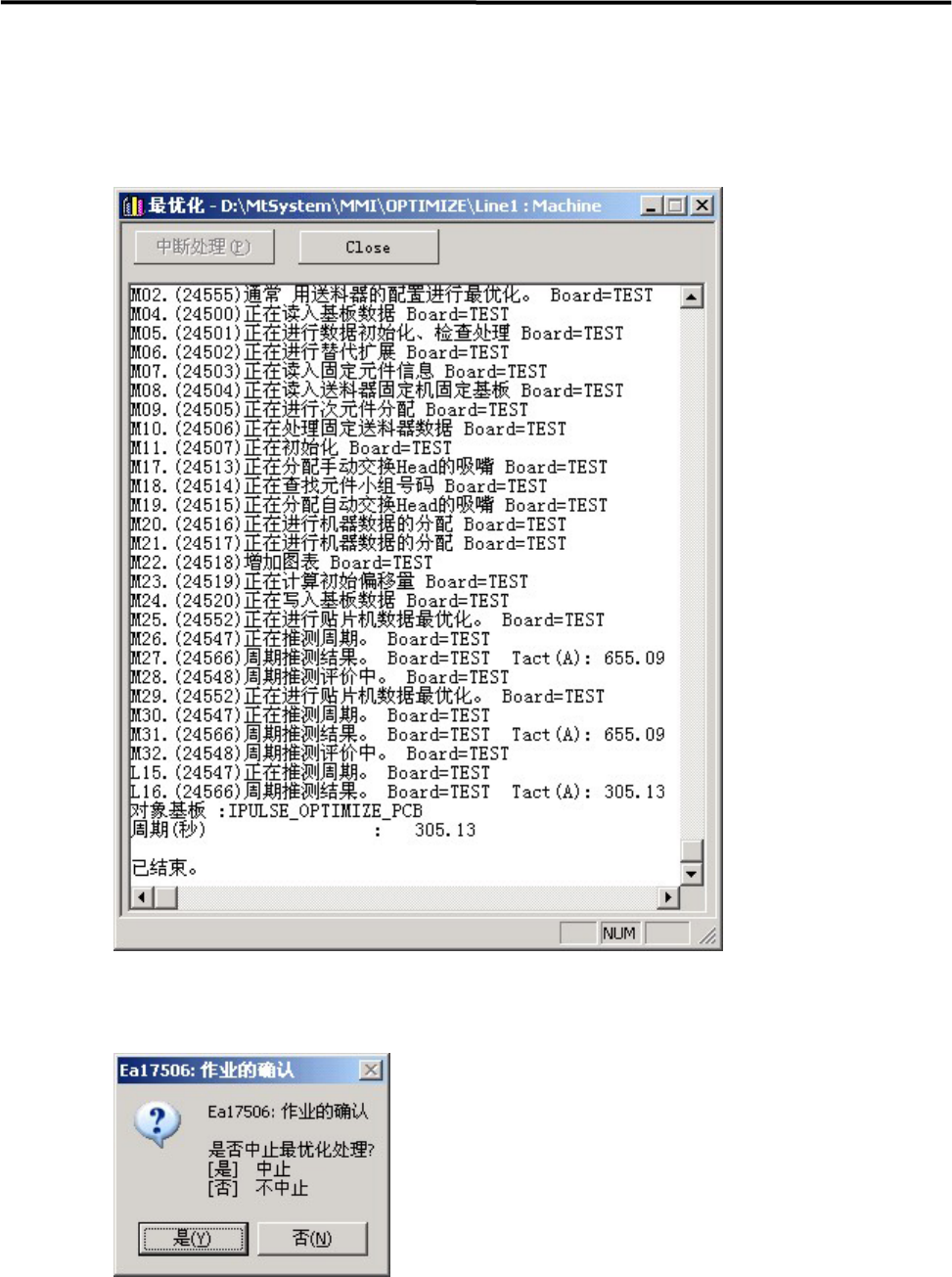

最适化处理的实行
在最适化对话框中，如果点击<OK>按钮，就会实行最适化处理。
在实行过程中，会在显示窗口中表示出进展状况。
在实行过程中，如果点击<中断处理>按钮，就会显示出中断处理的确认对话框。
如果点击<是(Y)>，就会中断处理。
如果点击<否(N)>，就会取消处理的中断。
在处理完毕后，就会显示出模拟后的生产时间。
