5．资料库的制作与编辑 5-16 图像处理和照明 ■ 元件处理相机的照明设定 在 ［图像数据编辑］ 窗口进行设定。 照明数据的设定是关系到能否正确进行 图像处理的一项非常重要的因素。由于照明设定方法的不同， 即使同一元件，相机摄 取 的 图像也可能会不同。 【注释】 在使用贴装臂相机 （M7） 的情况下， 可以对 8 贴装头同时进行图像处理。 请将 1 个贴装循环中吸取 元件的照明加以统一。 如果 1 个贴装循环的照明值不一致， 或者有…
5．资料库的制作与编辑
5-15

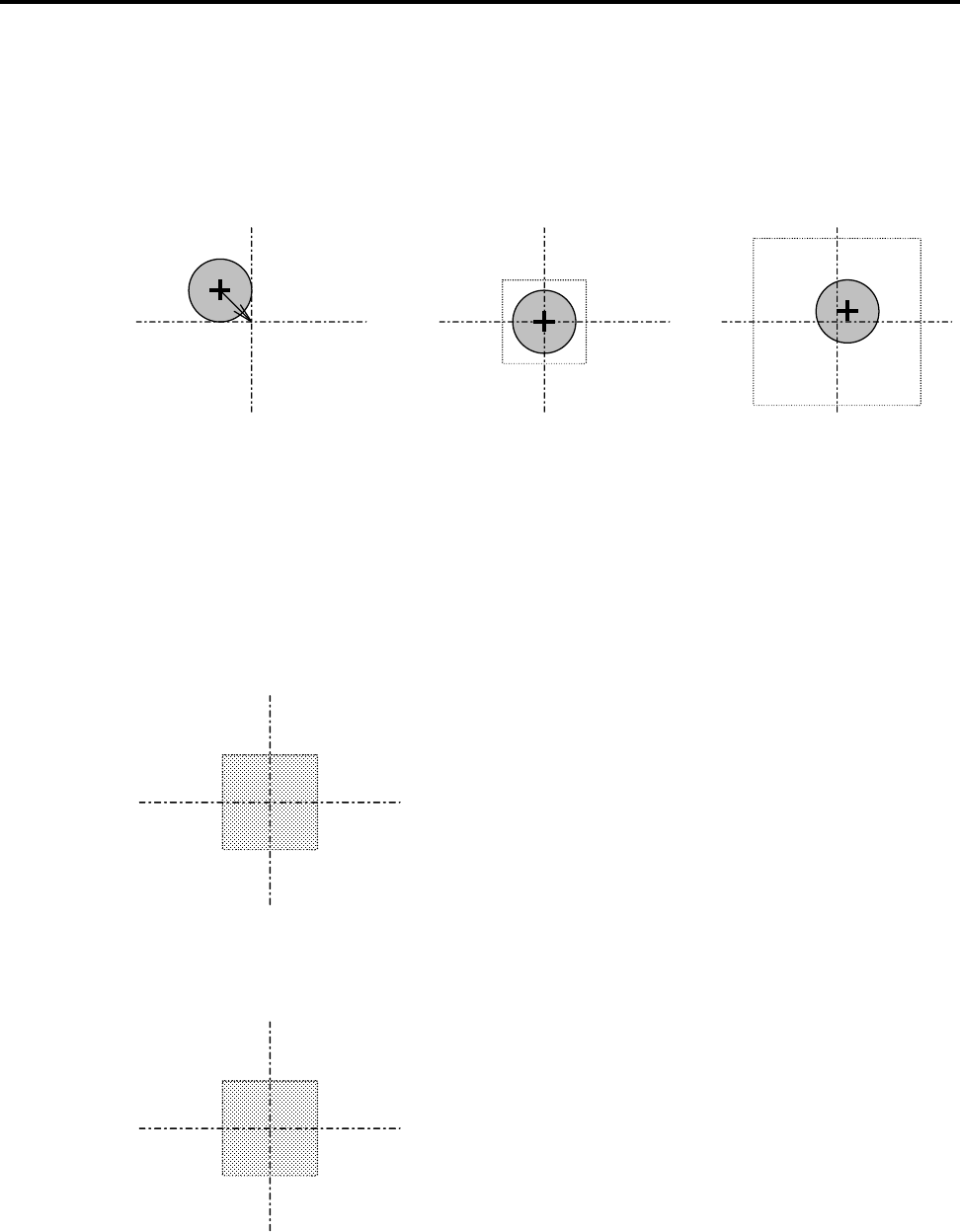

■ 基准标识符（模型匹配）
①选择模型的形状并使模型居中。
②取标识符尺寸 1.2 倍大小的模型数据进行登录。
③对注册的模型数据与实际摄影的标识符图像进行比较，以辅助像素为单位检索与模型数据一致的坐
标，并将其中心位置作为基板的位置误差进行补正。
1 2 3
■ 基准标识符（中心检测）
①根据选择的标识符形状、标识符尺寸，检测出标识符的边缘。
②根据检测出的边缘，对标识符的中心位置进行计算，并将其位置作为基板的位置误差进行补正。
■ 坏板标识符 白色
①指定区域的平均亮度大于指定的边界值即可。
1
■ 坏板标识符 黑色
①指定区域的平均亮度低于指定的边界值即可。
1
5．资料库的制作与编辑
5-16
图像处理和照明
■ 元件处理相机的照明设定
在［图像数据编辑］窗口进行设定。
照明数据的设定是关系到能否正确进行图像处理的一项非常重要的因素。由于照明设定方法的不同，
即使同一元件，相机摄取的图像也可能会不同。
【注释】 在使用贴装臂相机（M7）的情况下，可以对 8 贴装头同时进行图像处理。请将 1 个贴装循环中吸取
元件的照明加以统一。如果 1 个贴装循环的照明值不一致，或者有意进行个别设定时，摄影将会变
为静止读取、单贴装头的方式。
5．资料库的制作与编辑
5-17
● 元件处理用的反射明度
元件处理用的反射明度，按照如下所示的「增幅度」和「起始值」进行了预先设定，反射明度值越大则元件
越亮。一般情况下使用「反射明度 0」或者「反射明度 10」。
M6 （扫描相机）
M6ex（扫描相机/固定相机）
M6（固定相机）
M6ez（扫描相机/固定相机）
M7（臂相机）
增幅度 起始值
反射明度 0 0 255
反射明度 1 10 255
反射明度 2 20 255
反射明度 3 30 255
反射明度 4 40 255
反射明度 5 50 255
反射明度 6 60 255
反射明度 7 70 255
反射明度 8 80 255
反射明度 9 90 255
反射明度 10 150 200
反射明度 11 170 180
反射明度 12 190 160
反射明度 13 210 140
反射明度 14 230 120
反射明度 15 250 100
［反射明度 0 的特征］
主要适用于小片元件、晶体管元件等小型元件。
扫描相机的照明是中心部明亮，随着向周围的移动而逐渐变暗，因此使用［ 反射明度0 ］也可以提供足够的
亮度对小型元件进行摄影。
［反射明度 10 的特征］
主要适用于 SOP、SOJ、LCC、PLCC、QFP、插座元件、BGA、CSP 等大型元件。
扫描相机的照明是中心部明亮，随着向周围的移动而逐渐变暗，必须使用［ 反射明度10 ］才能提供足够的亮
度对大型元件进行摄影。
■ 相机的种类
在每个窗口中都需要选择使用的相机。一般情况下，各相机有其默认的功能范围。
相机的种类 可进行的处理
基板相机 1
基准标识符、坏板标识符、测试、吸嘴 ID
基板相机 2
测试
固定相机 1、2、3 元件处理
扫描相机 元件处理，识别吸嘴存在与否
贴装臂相机 元件处理，识别吸嘴存在与否
增幅度 起始值
反射明度 0 110 150
反射明度 1 120 150
反射明度 2 130 150
反射明度 3 140 150
反射明度 4 150 150
反射明度 5 160 150
反射明度 6 170 150
反射明度 7 180 150
反射明度 8 190 150
反射明度 9 200 150
反射明度 10 220 120
反射明度 11 225 110
反射明度 12 230 100
反射明度 13 235 90
反射明度 14 240 80
反射明度 15 245 70
