5．资料库的制作与编辑
5-79
文件>保存 对已经附带文件名的文件再次进行保存时，无需再输入文件名，请直接
选择保存即可。
文件>退出 将窗口关闭。
处理方法 点击<模式选择组合框>，选择处理方法中的模式匹配或者中心检出。在
“模式匹配”方式中，将登录在图像资料库中的标识符资料与相机读取
的标识符加以比较进行处理。
在“中心检出”方式中，不需要取得模型，只要对模型形状加以指定就
可以进行基准标识符的处理，即从标识符的形状导出标识符的中心。由
于不需要模型登录，所以操作更为简便。
标识符代码 在新制作的情况下，要输入标识符名称。如果有标识符代码存在的情况
下，选择“文件>打开”，然后进行输入。
标识符名称与“贴装&标识符资料”窗口相链接。
★最大文字数 半角 38 文字
注释 可以进行注释的输入。
★最大文字数 半角 40 文字
模型 在制作模型时，可以选择［实测模型］或者［模板模型］。
［实测模型］是将相机实际摄影的图像作为模型进行登录。与此相反，
［模板模型］则是在已经判明标识符形状的情况下，如果选择了标识符
形状，就会根据其形状和尺寸，自动制作模型。
在基准标识符的处理过程中，推荐使用［模板模型］进行处理。
①该［模板模型］不需要进行模型的中心定位，可以登录正确形状的
模型。
②另外，在模型登录之后，还可以调整照明，使图像测试的
Actual Score 值增大。
③但是，能够使用［模板模型］的标识符形状只限于圆形、矩形、
菱形、三角形。
④其它的标识符形状，请使用［实测模型］进行处理。
标识符形状 为了在使用模型资料时自动进行中心点定位，或者进行不使用模型资料
的中心检出，需要对标识符形状进行指定。指定过程就是在信息框下面
的列表框中进行观察，然后选择适当的序号进行输入(在列表框中通过双
击就可以进行输入)。
能够指定的形状有以下几种：
圆形： ○，◎
四角形： □
菱形： ◇
三角形： △
十字形： ＋
花格式样：
□
□
，
□
□
角形：
标识符横幅 可以输入基准标识符横幅的实际尺寸。
★单位：0.01mm
标识符纵幅 可以输入基准标识符纵幅的实际尺寸。
★单位：0.01mm
标识
标识 纵
标识
5．资料库的制作与编辑
5-80

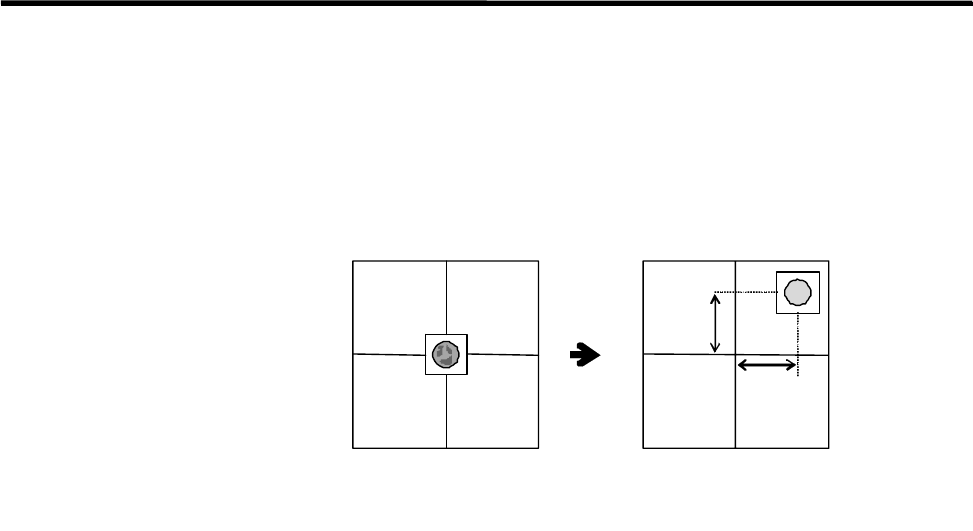

距离 X/Y 通常情况下的基准标识符处理，通过已编程的基准标识符坐标〔相机中
心〕进行处理。但是，在这一位置上，即使进行了照明调整，由于标识
符的材质，光的反射等原因，也有可能使相机中心的搜索方式不稳定。
在这种情况下，从离开 XY 方向 1mm 左右的距离进行识别，也可能会找
出稳定观察的位置。
★单位：0.01mm
【注释】 由于对基准标识符进行摄影的相机视野为□5mm，比较小，即使利用［距离 X/Y］对标识符进行弥
补，效果也不太明显。因此，在没有必要时请不要使用，推荐利用相机中心对标识符进行摄影。
X
Y
过许
(
观稳)
过
(
观稳)
【步骤】
为了正确使用「距离 X/Y」项目，请按照以下步骤进行操作。
①在标识符图像编辑画面中，在距离 X/Y 未输入的状态下使用模型中心
定位功能，使相机中心与标识符中心对齐。
②打开程序编辑画面，将标识符中心的坐标登录到贴装数据中。（如果
有 CAD 数据时，可以直接手工输入其坐标，如果没有 CAD 数据时，在相
机中心与标识符中心对齐的状态下确定坐标，并将坐标值读取）
③在贴装数据的标识符中心坐标中，分别对距离 X、Y 加上“1.00”mm。
④在贴装数据上打开检测画面，通过「设定值移动」，将相机中心向③
中变更的坐标进行移动。
⑤再次返回到标识符图像编辑画面，在距离 X/Y 分别输入“-1.00”mm。
⑥使用模型中心定位功能，将相机中心与标识符中心对齐
⑦进行模型的取得。
⑧在图像测试中对结果进行确认。
【注释】
根据基板的图形样式及标识符的状态，请将起始值变更为「1mm」进行
调节。在这种情况下，请按照上述步骤进行设定，注意不要出错。如果
在「距离 X/Y」中指定的起始值与在标识符中心坐标中加算的起始值不
同，可能会造成贴装偏移的现象。（但是，请注意两者起始值的正负方
向是相反的。）
5．资料库的制作与编辑
5-81

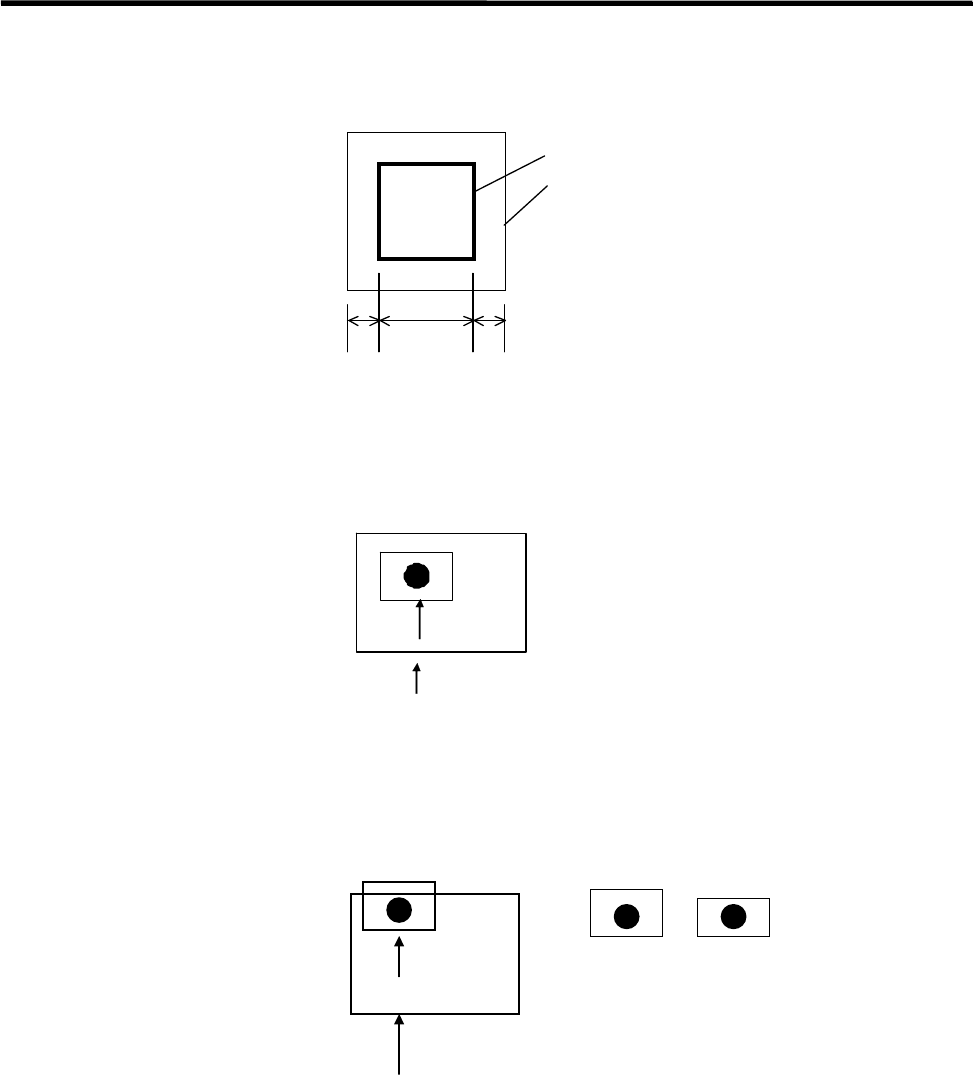

检测区域幅宽 检测区域就是对模型进行搜索的区域，其中心与模型的中心相同。模型
幅宽与检测区域幅宽的关系如下所示。
BBA
模型区域
检测区域
A:模型幅宽
B: 检测区域幅宽
检测区域幅宽是在考虑基板自身的版偏移、伸缩、夹板时的偏移等情况
的基础上所决定的。通常情况下 1mm 左右就完全可以。
基准标识符，在原本的设定时就必须对编程后的标识符坐标会发生偏移
的情况进行假设，所以就可能会出现下图所示的情况。
检测
OK
进检测
但是如下图所示，如果模型没有完全包容在检测区域内，则不能够对基
准标识符进行判定。
模型
检测区域
摄取的影像
NG
模型没有完全包容在检测区域内
模型
在上述的情况下，模型和读取的影像就不相同。因此，检测区域的数值
必须要比想定的基准标识符的位置偏移值大一些。
★单位：0.01mm
