9．生产 9-28 生产中的修正（矩阵盘送料器） 【操作】 ① 当矩阵盘送料器上发生吸取出错的情况时， 在 ［指定坐标移动］ 实行 OK 的状态下， 会将吸取 出错的贴装头移动到发生吸取出错的矩阵盘口袋内。 ② 下列的检测画面将会被显示出来，请一边观察［Z 坐标的计数］及吸嘴前端与元件上面 的间隙量，一边使贴装头微动 下降，对元件上面进行检测。 【注释】 此时，请不要一下子大幅下降贴装头。 否则，可能会对吸嘴、贴装头、元件造成破损。 当…
9．生产
9-27
⑤ 当设定有吸取数据的［送料器支援功能画像编码］时，如果点击<图像测试>按钮，
就可以进行图像处理，取得 X/Y 偏差值。

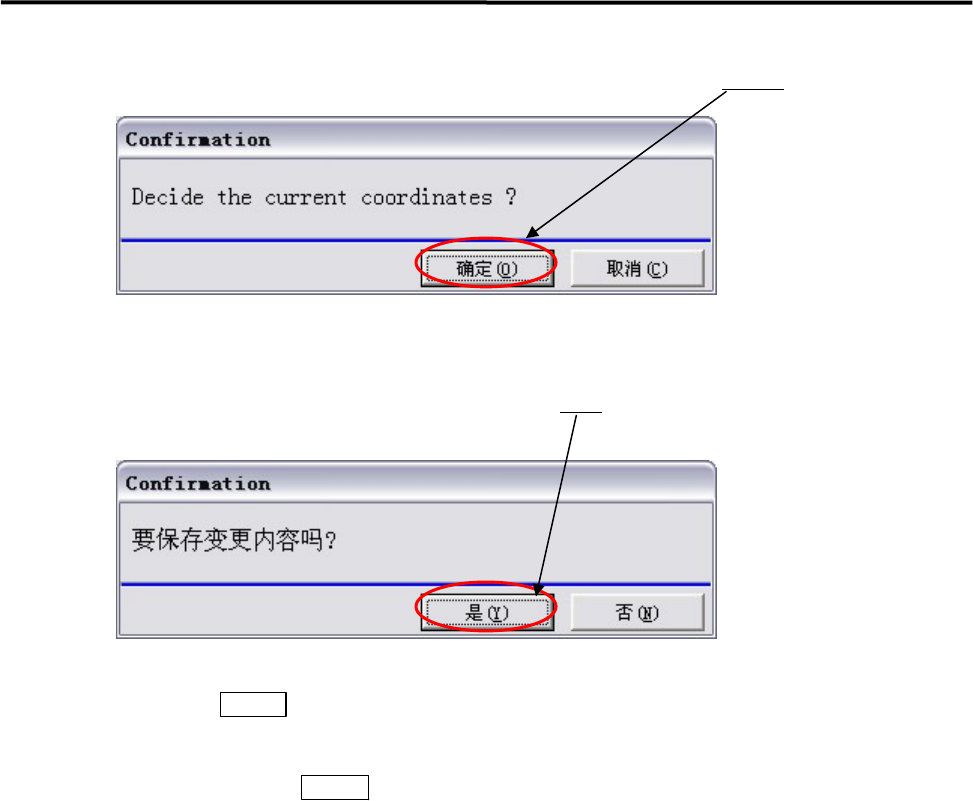

⑥ 如果点击<坐标确定>按钮，将会显示出下列画面，这时，请点击<确定>
按钮。
⑦ 当发生吸取出错的送料站数有多个的情况下，会显示出下一个送料站，
请反复进行“设定值移动→检测→坐标确定”的操作。
⑧ 当发生吸取出错的所有送料站的“检测→坐标确定”都完成之后，
请关闭检测画面。会显示出下列画面，请点击<是>
按钮，对变更内容加以保存。
然后，再对吸取数据的 X/Y 偏差值进行更新，并加以保存。
⑨ 请点击<修正模式>按钮，关闭［修正模式］。
⑩ 请按下 START
开关，重新开始生产。
【注释】 在“系统>用户参数>功能设定(1)”中的［自动解除元件短缺］被设为无效的情况下，
请将“生产画面>［元件剩余数］>［送料器的跳跃制定］”从“1”（不可使用）变为“0”（可
使用）之后，再按下 START
开关，重新开始生产。
9．生产
9-28
生产中的修正（矩阵盘送料器）
【操作】
① 当矩阵盘送料器上发生吸取出错的情况时，在［指定坐标移动］实行 OK 的状态下，会将吸取
出错的贴装头移动到发生吸取出错的矩阵盘口袋内。

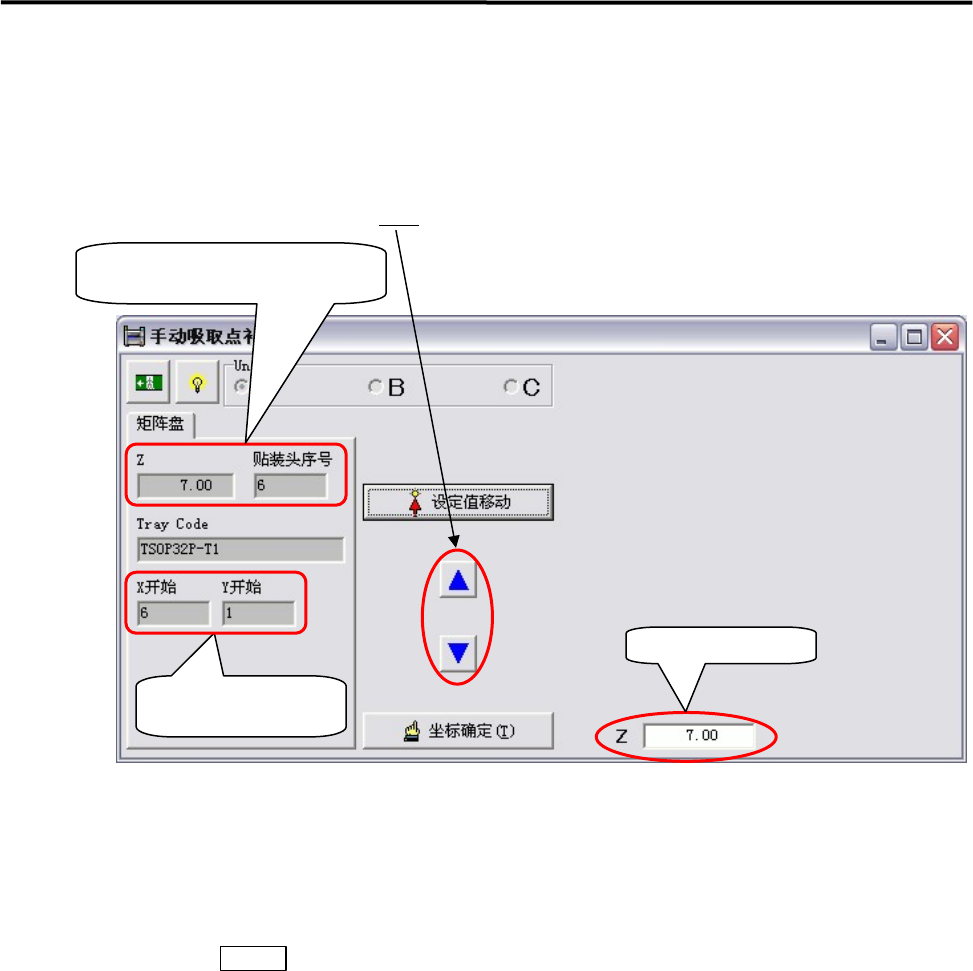

② 下列的检测画面将会被显示出来，请一边观察［Z 坐标的计数］及吸嘴前端与元件上面
的间隙量，一边使贴装头微动
下降，对元件上面进行检测。
【注释】 此时，请不要一下子大幅下降贴装头。
否则，可能会对吸嘴、贴装头、元件造成破损。
当吸嘴前端与元件上面的间隙无法看清（无法判别）时，请下降 0.1mm 左右就停止。
③ 当检测完成之后，请点击<坐标确定>按钮。
④ 其后的操作，与“生产中的修正（ST-F/ST-R）”相同。
然后，再对矩阵盘资料的元件上面高度进行更新，并加以保存。
⑤ 请按下 START
开关，重新开始生产。
【注释】 当重新开始生产后，如果再次发生吸取出错时，请再将元件上面高度下降 0.1mm 左右。
发生吸取出错的
矩阵盘口袋
Z 坐标的计数
矩阵盘资料的原件上面高度
和吸取出错的贴装头序号
9．生产
9-29
图像数据再编辑
概要
是指不将生产中图像处理 NG 的元件丢弃/返回，通过对图像数据进行再编辑，使图像处理变为 OK，
然后再加以贴装的功能。
设定
【菜单】 资料>元件资料
【操作】

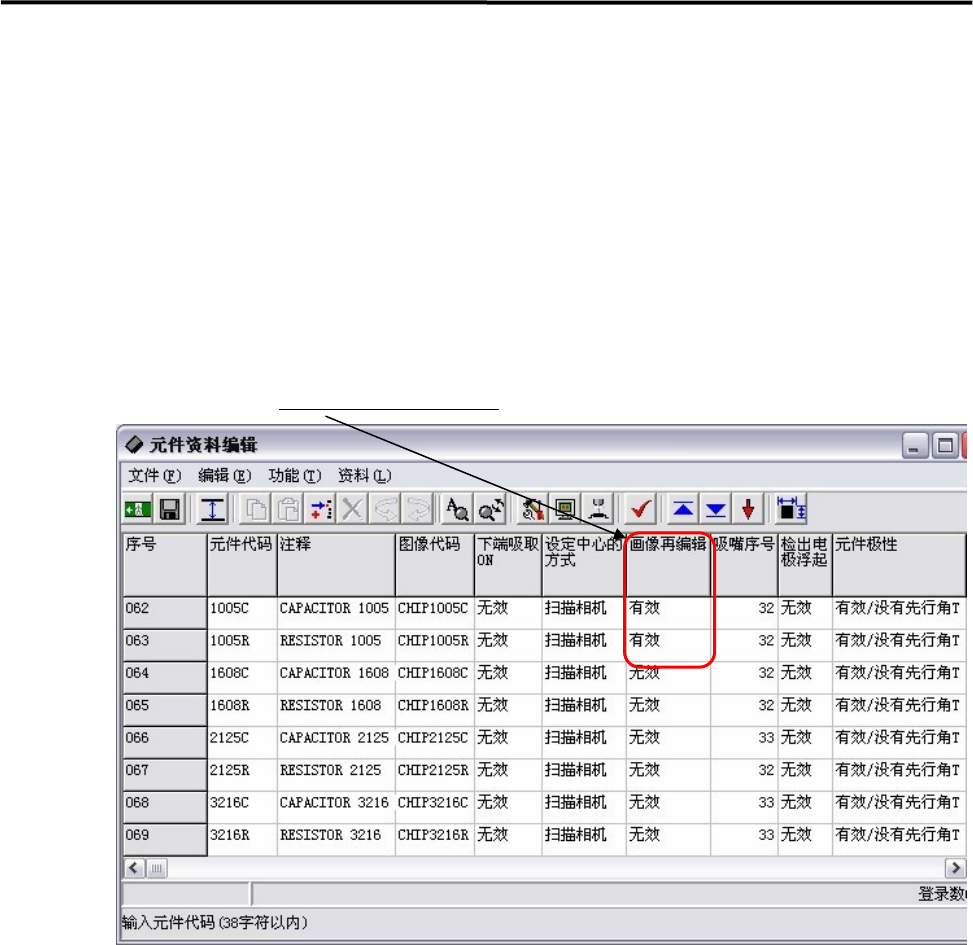

① 将对象元件的［图像再编辑］设为有效
。
