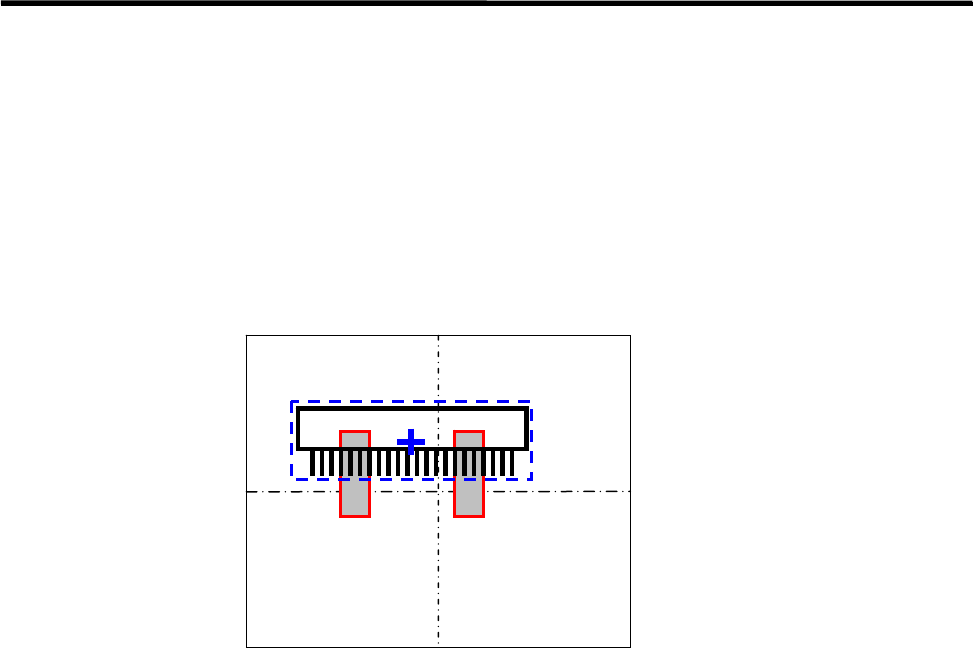

☆ 如果追加上［粗定位置的变更］百位的位数，粗定位置的基准将变为元件外形中心。
在通常的粗定位置中，由于以吸嘴中心为基准，如果发生元件吸取位置的偏差或者偏移吸取造成
位置偏差，最初的位置粗定将会失败。
而通过在百位数上追加“1”，在位置粗定之前，从元件的外形位置中决定出假设中心位置进行处
理，这样就可以对元件吸取位置的偏差或者偏移吸取造成位置偏差进行追踪。
［粗定位置的变更］值＝1＊＊
5．资料库的制作与编辑
5-64

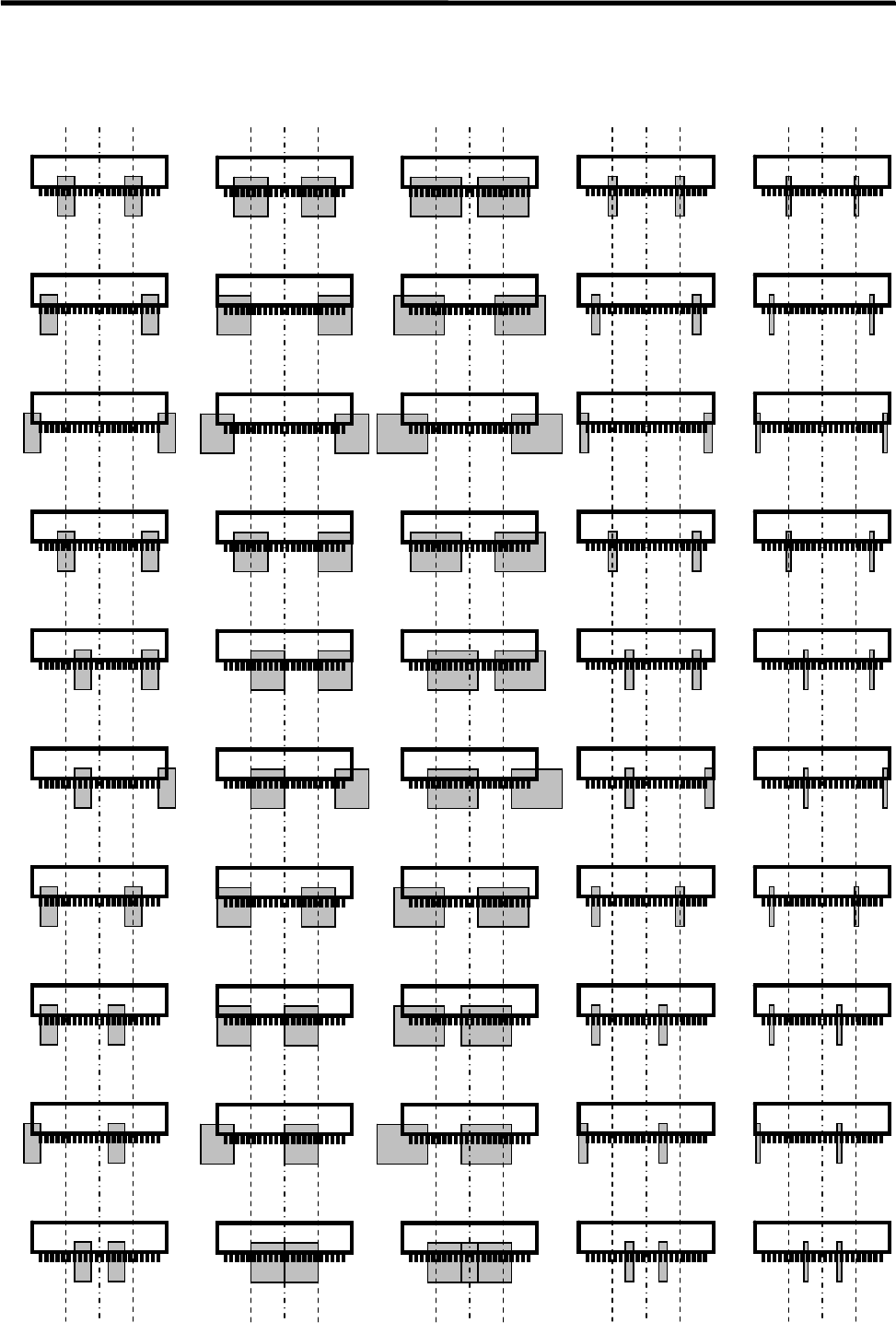

☆ ［粗定位置的变更］值
【注释】 「粗定位置的变更=40～49」的窗口幅度比「粗定位置的变更=30～39」的窗口幅度狭小一半左
右。
0 10 20 30 40
1 11 21 31 41
2 12 22 32 42
3 13 23 33 43
4 14 24 34 44
5 15 25 35 45
6 16 26 36 46
7 17 27 37 47
8 18 28 38 48
9 19 29 39 49
5．资料库的制作与编辑
5-65

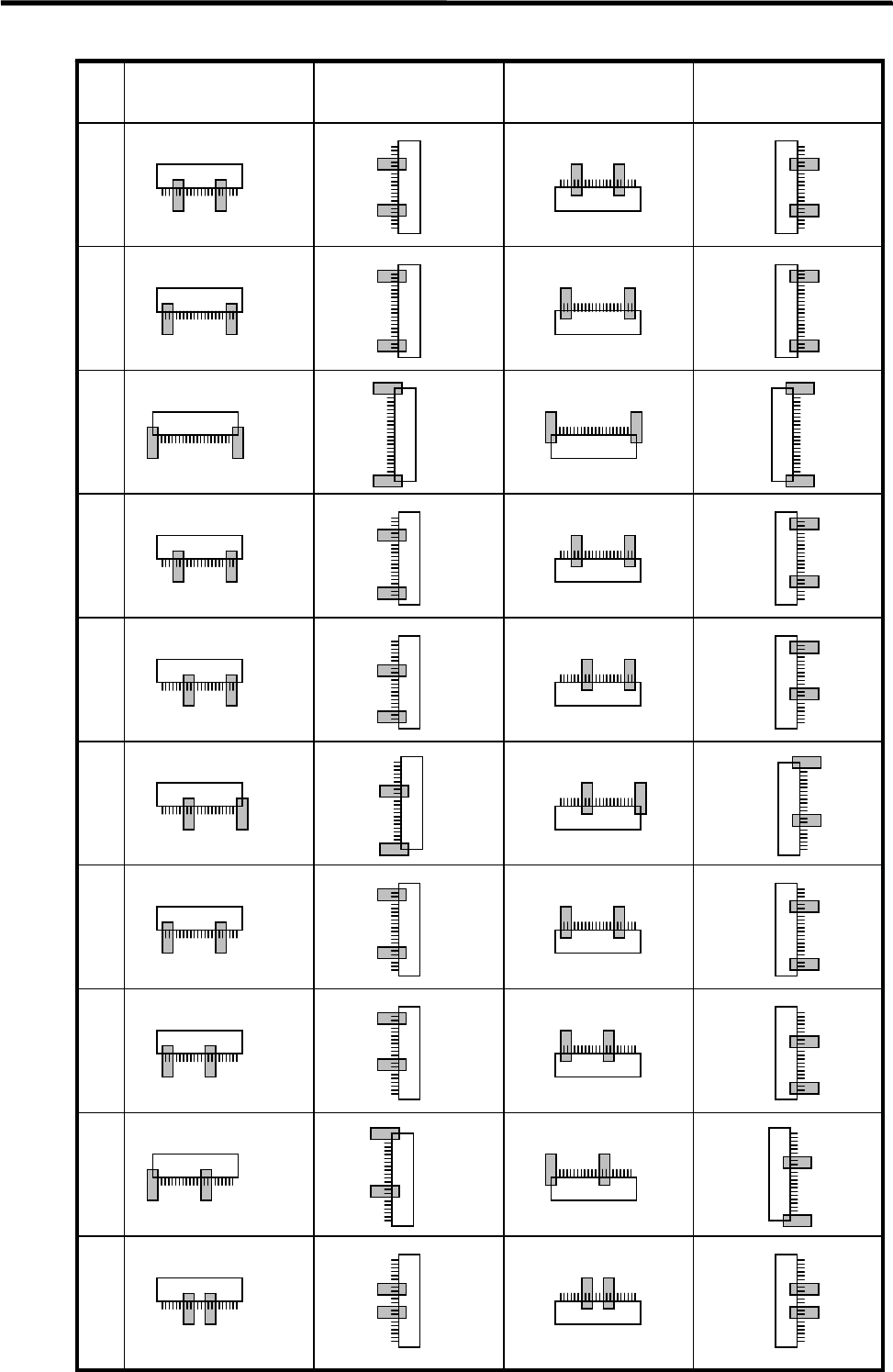

☆［粗定位置的变更］值与方向的关系
0 度 90 度 180 度 270 度
下方向引脚 左方向引脚 上方向引脚 右方向引脚
0
1
2
3
4
5
6
7
8
9
