2．程序的制作和编辑
2-57
送料器支援
概要
这是对带式送料器的元件吸取出错加以改善的功能。
对象
支援对象为小片元件尺寸 0402、0603、1005 的纸带送料器。
不对应模压塑带送料器。
图像数据的制作
【菜单】 程序编辑>吸取
【操作】
①
首先，通过检测，将检测相机移动到吸取点上。

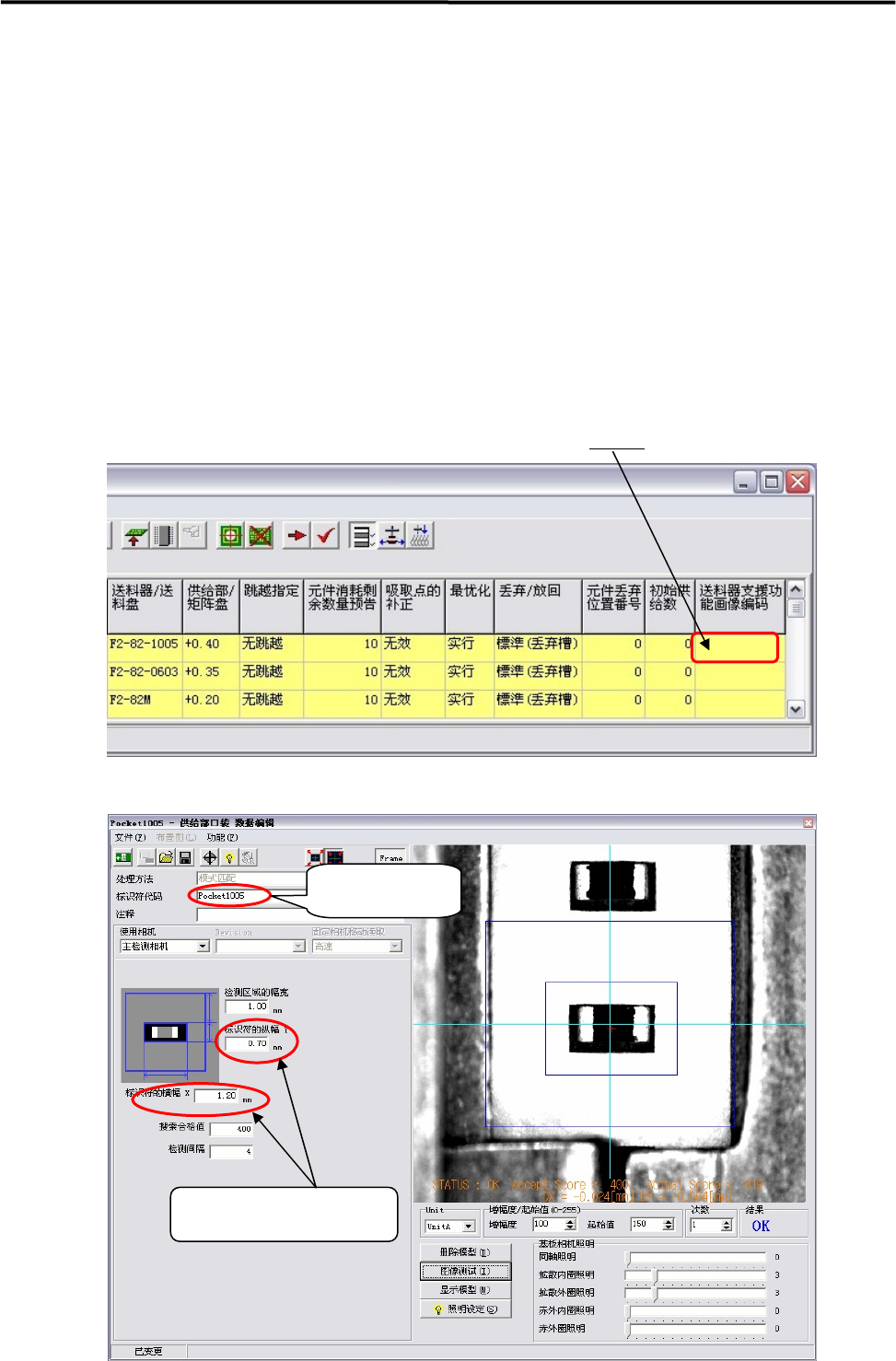

其此，双击吸取数据中［送料器支援功能画像编码］的空白栏
。
②
将会显示出下列的图像编码画面。
输入标识符
代码名称
输入纸带的口袋尺寸
2．程序的制作和编辑
2-58
③ ●从“［资料］>［资料单个复制］>［Image］”中，复制“Master Library”中的［口袋
识别］，就可以加以使用。
请从［Pocket 0402］、［Pocket 0603］、［Pocket 1005］中选择，进行复制。
●该图像编码的制作方法，与基准标识符的图像编码相同。
（是基准标识符的应用。）
●请输入标识符代码名称。
●处理方法采用模式匹配，模型使用模板模型。
（将会自动设定，无需再自行设定。）
●请在［标识符的横幅］和［标识符的纵幅］栏中，输入纸带的口袋尺寸。
●请调节增幅度/起始值以及照明值，使纸带的纸变为白色、口袋变为黑色。
●无论纸带的口袋内是否存在元件，都可以进行图像处理。
●最后，请进行图像测试，加以确认。
④
保存图像编码，关闭画面。
⑤
在吸取数据中的［送料器支援功能画像编码］栏内，选择输入制作而成的图像编码的标识符
代码名称。（右击加以选择）
另外，［送料器支援功能画像编码］栏为空白状态的吸取点，将视为无效。
2．程序的制作和编辑
2-59
手动操作时的运用
【菜单】 程序编辑>吸取数据
【操作】
①
点击“［功能］>［送料器支援功能］”。
②
将显示出下列画面。
如果点击<确定>
按钮，将对选择的吸取点进行摄影，并将检测结果输入到［X/Y 偏差值］中。
③
如果点击<全部>按钮，将会对设定有［送料器支援功能画像编码］的全部吸取点进行连续摄
影，并将检测结果输入到［X/Y 偏差值］
中。
④
该［X/Y 偏差值］将被保存在每个生产程序中。
【注释】 如果想要将该手动操作取得的［X/Y 偏差值］直接使用到生产中时，请将后述的“系统>用户参
数>功能设定(1)”中的［送料器支援功能］设为无效。
