5．资料库的制作与编辑
5-84
【操作】 指定形状的中心检出
形状必须是圆形、四角形、三角形、边角形状。尺寸最大为□3.0mm。
①
在基准标识符程序编辑的处理方法中选择中心检出。
②
输入其它必要的资料。
③
如果中心坐标没有被输入时，选择“辅助功能>检测&矩阵盘”，对标识符的中心坐标进行检
测。如果中心坐标已经被输入时，基板相机就会通过［追踪］功能移动到那一点。
④
调节“增幅度”、“起始值”、“IN”以及“OUT”的值，使标识符能够被清晰看到。
⑤
点击<图像检测>按钮，进行图像检测，并确认处于 OK 状态。
⑥
保存数据。
模式匹配的中心检出
形状没有限制，推荐圆形。尺寸为φ0.2～φ1mm
。材质采用铜箔 镀金及镀镍等处理最为合适。
①
在基准标识符程序编辑的处理方法中选择模式匹配。
②
输入其它必要的资料。
③
如果中心坐标没有被输入时，选择“辅助功能>检测&矩阵盘”，对标识符的中心坐标进行检
测。如果中心坐标已经被输入时，就会通过［追踪］功能，将基板相机移动到那一点。
④
调节“增幅度”、“起始值”、“IN”以及“OUT”的值，使标识符能够被清晰看到。
⑤
点击<模型中心定位>按钮，进行模型的中心定位。
⑥
点击<模型取得>按钮，取得模型。
⑦
点击<图像检测>按钮，进行图像检测，并确认处于 OK 状态。
⑧
对数据进行保存。
5．资料库的制作与编辑
5-85

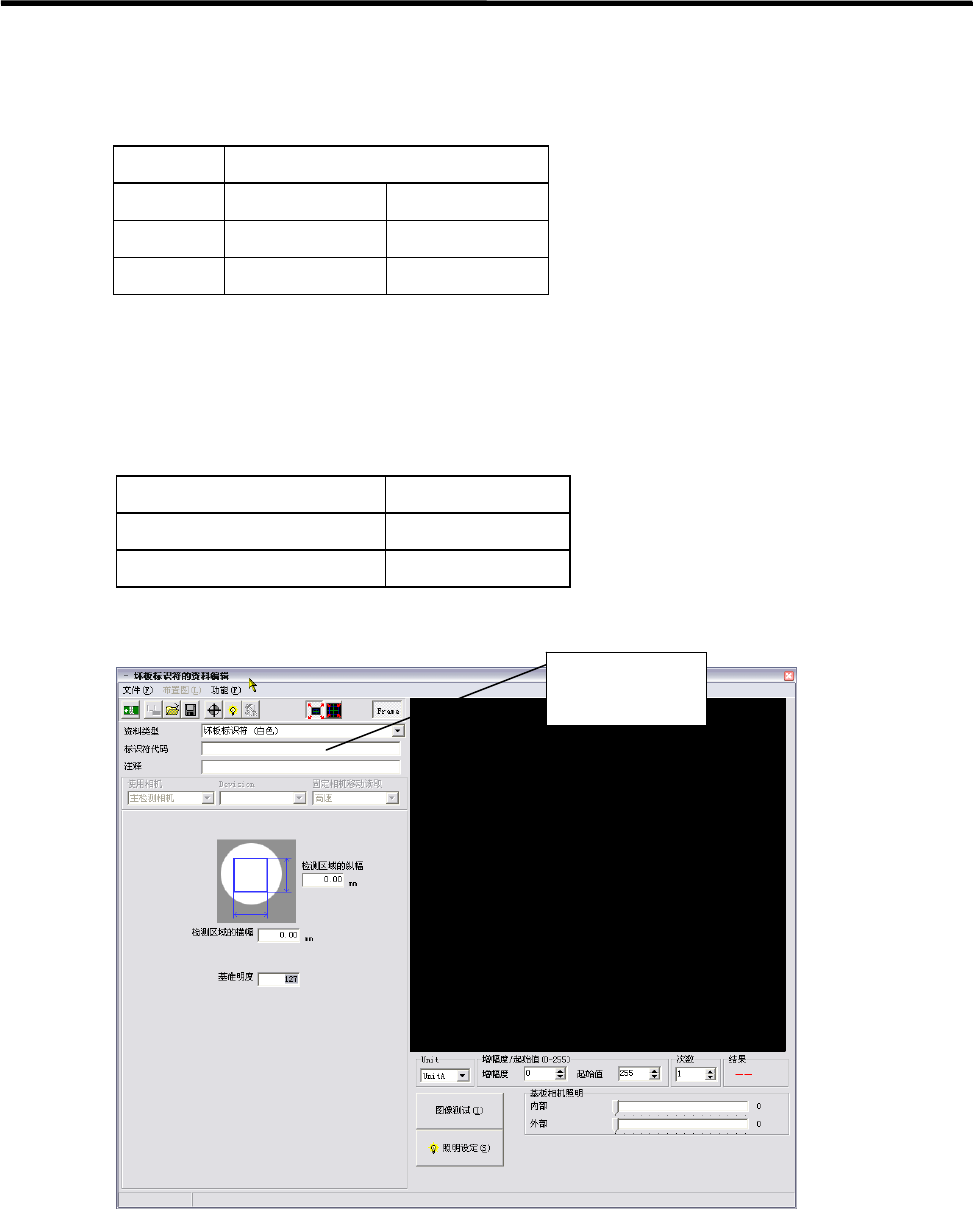

坏板标识符
■ 坏板标识符的功能
坏板标识符的有无判定
论理 有 无
正论理 贴装跳跃 贴装
负论理 贴装 贴装跳跃
■ 坏板标识符的材质
在印刷电路基板中，材质有玻璃树脂或者陶瓷等。在采用玻璃树脂的情况下坏板标识符将使用银/
白标识符，在陶瓷的情况下坏板标识符将使用黑标识符，这样就可以使基板标识符的识别更为容
易。
形状没有限制。适当尺寸为φ2mm～5mm 左右。颜色可以与基板相对应，选择不同亮度的颜色。
基板 坏板标识符颜色
玻璃树脂(深绿色) 白色或者银色
陶瓷(白色或者浅绿色) 黑色
■ 坏板标识符资料的制作
【项目】
文件>打开 打开已经登录的标识符资料显示窗口。选择后，点击<读取>按钮。想要
对登录的项目进行删除时，在同一画面中选择要删除的数据后，点击<
删除>按钮。
文件>另存为 将制作的资料附加上名称和注释，然后进行保存。不输入注释也可以进
行保存。
文件>保存 对已经附带文件名的文件再次进行保存时，无需再输入文件名，请直接
选择保存即可。
文件>退出 将窗口关闭。
模式选择
组合框
5．资料库的制作与编辑
5-86
资料种类 点击<模式选择组合框>，选择“坏板标识符黑”或者“坏板标识符白”。
标识符代码 在新制作的情况下输入任意的代码。在使用已经存在资料的情况下可以
进行选择。
★最大文字数：半角 38 文字
注释 可以输入注释。
★最大文字数：半角 40 文字
基准亮度 对明暗的界限值进行设定。如果检测点的亮度值比此值大的情况下将判
定为白色，如果小则判定为黑色。标准值为 127。
检测区域横幅 输入检测点的横幅。输入程度为 1～2mm 左右。
★单位：0.01mm
检测区域纵幅 输入检测点的纵幅。输入程度为 1～2mm 左右。
★单位：0.01mm
检测区域纵幅
检测区域横幅
坏板标识符
【注释】 请在充分考虑坏板标识符偏移情况的基础上，决定出尺寸，使检测区域要比坏板标识符稍微小一
些。
【操作】
①
在坏板标识符程序编辑窗口中，选择与坏板标识符颜色适合的［资料种类］。
②
输入［基准亮度］、［检测区域横幅］、［检测区域纵幅］等其他必要的数据。
③
选择“辅助功能>检测&矩阵盘”，对标识符的中心坐标进行检测。
④
调节“增幅度”、“起始值”、“IN”以及“OUT”的值，使标识符能够被清晰看到。
⑤
点击<图像检测>按钮，进行图像检测，并确认处于 OK 状态。
⑥
在数据种类为“坏板标识符白色”的情况下，坏板标识符部的 Measure 值为 255 时是理想状
态。在数据种类为“坏板标识符黑色”的情况下，坏板标识符部的 Measure 值为 0 时是理想
状态。调节照明后再次进行图像检测，并反复进行操作，尽可能使 Measure 值接近目标值。
⑦
将基板相机在坏板标识符周围的阻抗部中移动，也针对阻抗部进行图像测试，并调节照明，
使数据种类为“坏板标识符白色”时的 Measure 值为 0，数据种类为“坏板标识符黑色”时
的 Measure 值为 255。
【注释】 如果即使进行调节，Measure 值也不能变为 0 和 255 时，可以将 2 个 Measure 值加起来再除以
2，取此值作为基准亮度值进行输入。
⑨
对资料进行保存。
在坏板标识符白的情况下，「检测区域横幅」「检测区域纵幅」内的亮度值如果在「基准亮度」
之上，则为 OK 状态。
在坏板标识符黑的情况下，「检测区域横幅」「检测区域纵幅」内的亮度值如果在「基准亮度」
之下，则为 OK 状态。
