5．资料库的制作与编辑
5-45

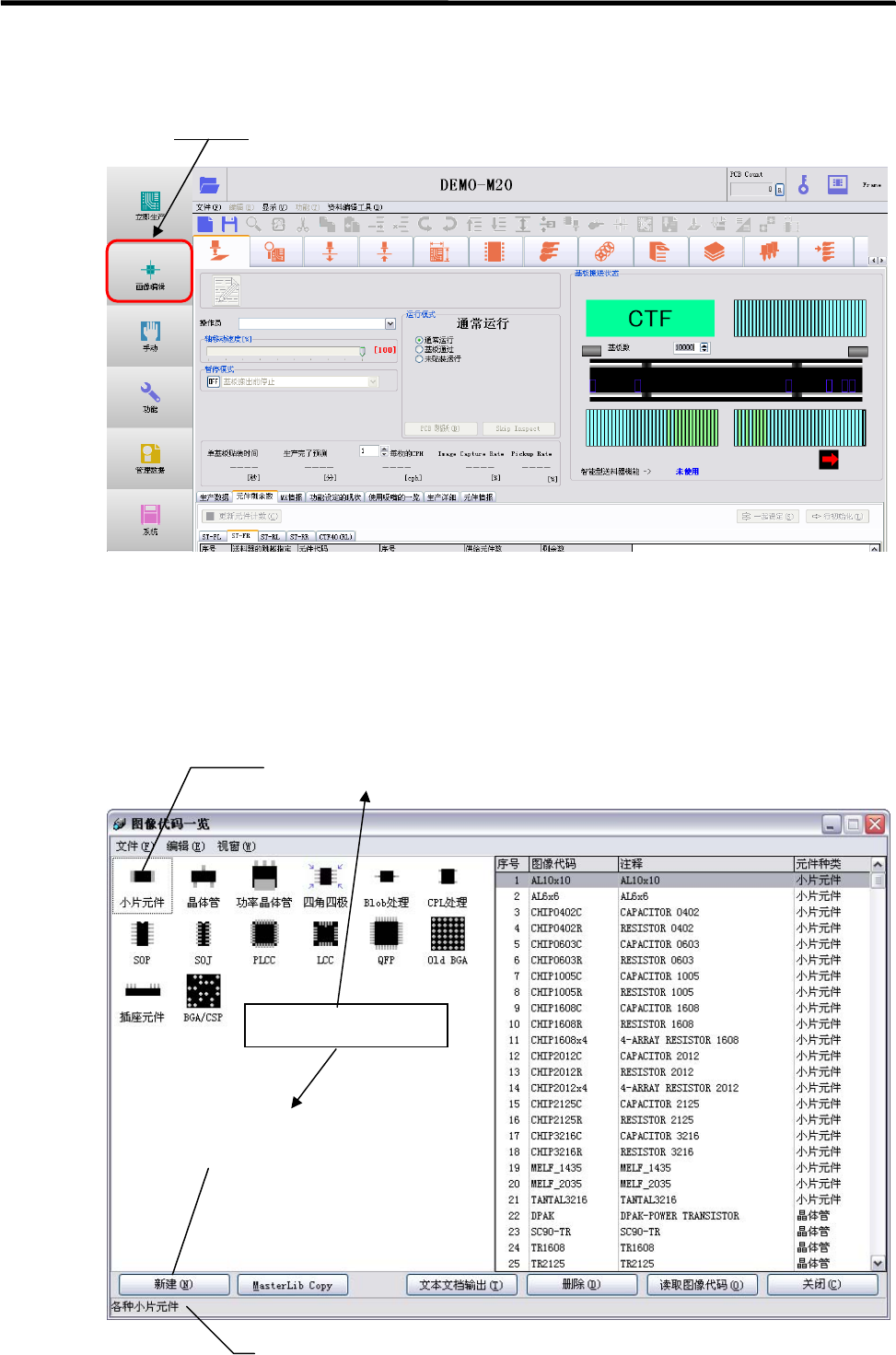

图像资料库（图像数据）
【菜单】 程序数据>元件数据>图像代码
主菜单>图像编辑
在图像资料库中登录元件图像数据。
元件种类
如果选定图像资料库，最先出现的是代表元件种类的选择窗口，参考给出的图像和状况名称的注
释，选择合适的元件。在被显示的元件种类中有些元件具有下级元件品种。选择该下级品种的代
表元件种类后，点击<模式>按钮进行选择。
在制作新的元件图像资料时，选择合适的种类双击后进行选
择。
在制作新的元件图像资料时，请点
击所选的数据图像后，然后再点击
<新建>旋钮。
显示出所选元件种类的说明。
结果相同
5．资料库的制作与编辑
5-46
如果点击了左边的一种元件，在右边画面上，光标就会自动移动到所选元件类型的首位字符上。
右边画面上将显示出与所选元件对应的已登录的元件目录。从目录中选择要编辑的元件并双击，
即可显示出图像资料的编辑画面。
【项目】
元件名称 元件名称按照其种类分组。同种元件按照数字、字母的顺序排列。
注释 在图像编辑窗口中如果有输入时，将被显示出来。
元件种类 表示元件的种类。
TXT 文件输出 可以将所有的目录列表保存为文本文件格式。点击<TXT 文件输出>按
钮，打开保存的对话窗口，即可保存该文件。例如可以将其保存到 USB
存储器中，通过外部计算机的应用程序进行读取，也可以将其打印出来。
读取元件 点击合适的元件名称，再点击<读取元件>按钮，即可打开图像编辑的窗
口。
<关闭> 关闭当前窗口，返回到前面的窗口。
【注释】 通过“资料>图像资料>图像代码一览>编辑>照明值一括变换”，可以将现有的元件图像数据的
照明值一齐变换为默认值。
5．资料库的制作与编辑
5-47
元件图像资料的构成
元件图像数据
前处理(未使用)
分割处理
相机选择
贴装臂相机
固定相机 2
固定相机 1
扫描相机
各种尺寸数据
在引脚和球电极有空缺部分时
进行指定。只适用于 IC 元件。
是重要项目，根据照明数据
的设定方法不同，处理对象
的观察方法也不同。
空缺引脚/
球电极数据
照明数据
许可值
处理方法选择
元件名称 注释
图像数据库
扩张设定
在使用元件方向判定功能
时，输入判定条件等。
