5．资料库的制作与编辑 5-35 图像测试结果画面的扩大表示 在［图像数据编辑］画面中，可以将图像测试的结果画面进行扩大/缩小。 【注释】 画像测试的结果画面和 ADA 的结果画面，如图所示，在实行时将会自动放大显示。 a) <全屏幕显示模式> 按钮 将会显示出全部 8 个贴装头都被摄影的全屏幕画 面。 （也有 4 个贴装头的情况。） b) <贴装头扩大显示模式> 按钮 对选择的贴装头进行扩大显示。 c) <…
5．资料库的制作与编辑
5-34
图像测试结果的显示
Expect Size 输入到图像数据窗口的外形尺寸
Actual Size 实测值
Difference X(DX) 距吸嘴中心的 X 偏差
Difference Y(DY) 距吸嘴中心的 Y 偏差
Difference A(DA) 相对于 X/Y 轴的元件的倾 斜
Permission 输入到图像数据窗口的尺寸允许范围
■ 在标识符的情况下
【 操作】
① 在 F/B 标识符编辑窗口中，点击<图像测试>按钮。
② 在 OK 的情况下， ［图像数据编辑］窗口上的［图像测试结果］栏中会显示出［OK］。在 NG 的情
况下，会显示［NG］。可根据错误信息的内容进行对应处理。
③ 显示 OK 后，将制作的数据进行保存。
图像测试结果的显示
Accept 输入图像数据窗口中的检索合格值
Score 检索结果的测定值
DX 距基准坐标的 X 方向偏差
DY 距基准坐标的 Y 方向偏差
Mode 0：白色 1：黑色
Bright 明暗判定值
Measure 明暗结果的测定值
5．资料库的制作与编辑
5-35

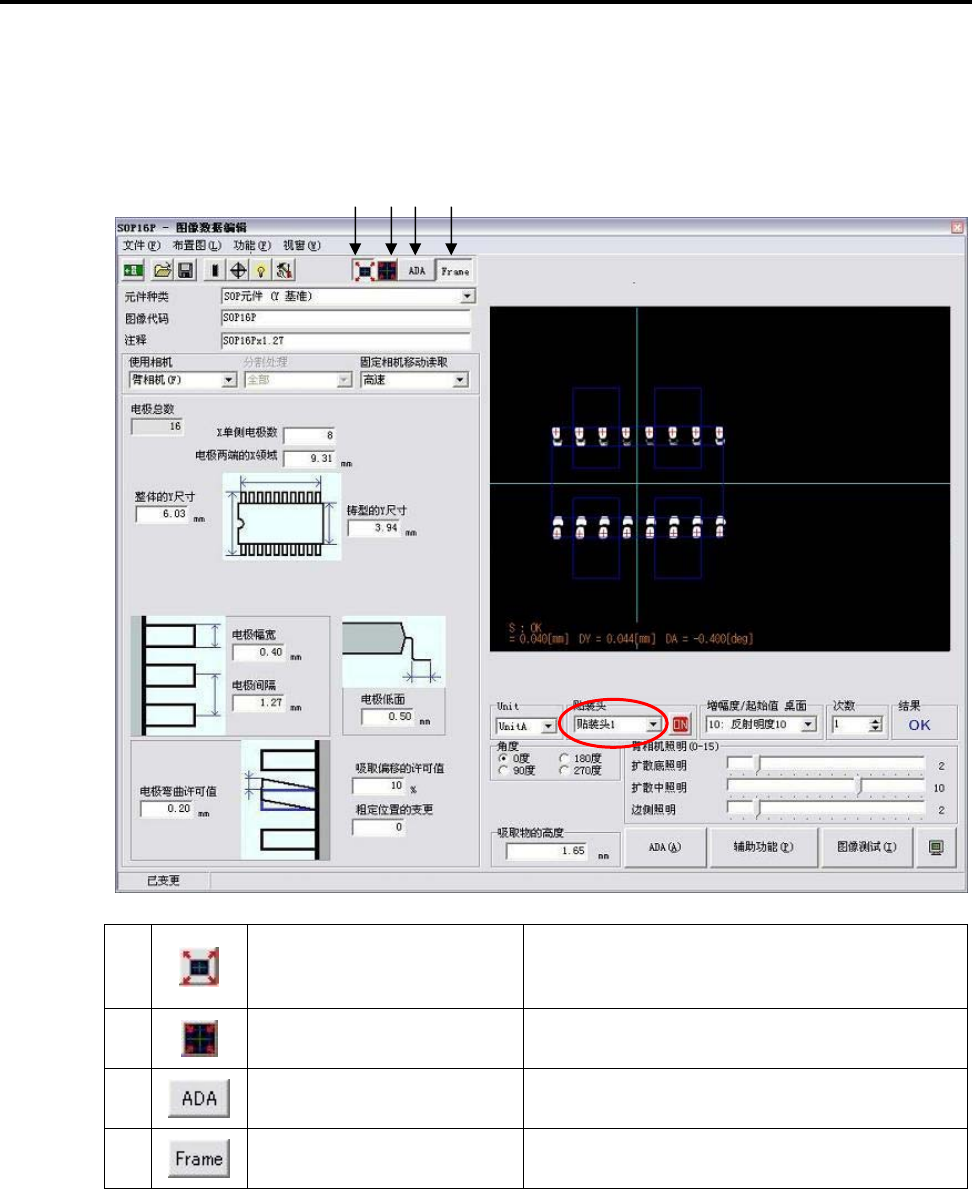

图像测试结果画面的扩大表示
在［图像数据编辑］画面中，可以将图像测试的结果画面进行扩大/缩小。
【注释】 画像测试的结果画面和 ADA 的结果画面，如图所示，在实行时将会自动放大显示。
a)
<全屏幕显示模式>
按钮
将会显示出全部 8 个贴装头都被摄影的全屏幕画
面。
（也有 4 个贴装头的情况。）
b)
<贴装头扩大显示模式>
按钮
对选择的贴装头进行扩大显示。
c)
<范围指定 ADA 使用模式>
按钮
在 M7 的情况下，可以对 ADA 的范围进行指定。
（仅在全屏幕显示模式时有效）
d)
<Frame>
按钮
图像测试结果的元件框将会显示出来。
另外，ADA 结果的元件框也能够显示出来。
除上述的<全屏幕显示模式>按钮和<贴装头扩大显示模式>按钮以外，还可以进行下列鼠标操作。
① 通过显示器画面内的鼠标滚轮操作，可以进行放大/缩小。
（但是，在按下<范围指定 ADA 使用模式>按钮后，该操作无效。）
② 另外，通过显示器画面内的鼠标拖动，还可以进行滚动（移动）操作。
【注释】 在 ADA 的结果画面中，也可以使用<全屏幕显示模式>按钮及<贴装头扩大显示模式>按钮。
a) b)c) d)
5．资料库的制作与编辑
5-36

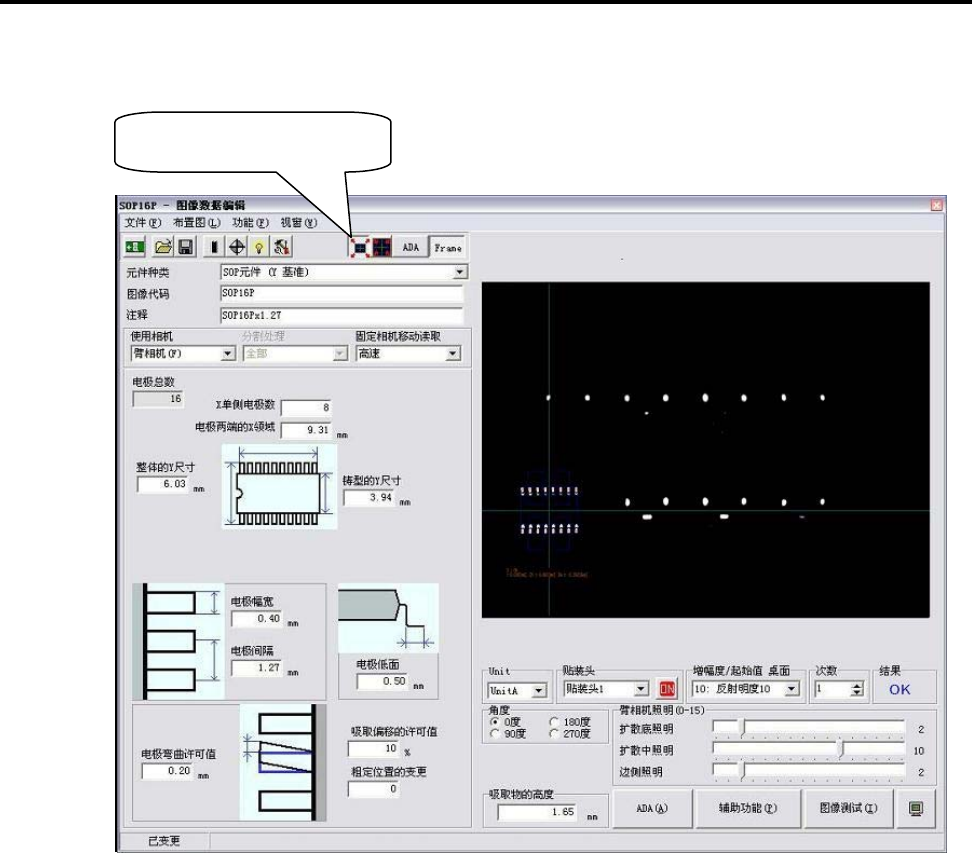

【注释】 在按下<全屏幕显示模式>按钮的情况下，如下图所示，全部 8 个贴装头都会被摄影。
（也有 4 个贴装头的情况。）
【注释】 在标识符的图像数据编辑画面中，也同样可以进行扩大、缩小、滚动的操作。
按下<全屏幕显示模式>
按钮。
