9．生产
9-5
CTF-40 的初始设定
对 CTF-40 的送料盘位置进行确认。如果程序正常结束，那么在生产完成时，所有送料盘都会被收
进定位销中。
为了对此进行确认，可以点击［生产］窗口下的选项卡。
【菜单】 生产>生产>MX 情报
［序号］中的1到40就是CTF-40 的送料盘序号。
在［st］项目中，将带有送料盘和送料盘返回到盘架作为条件显示为○。如果送料盘万一没有返
回到盘架时(不显示○)，可以打开［CTF 送料盘情报］窗口，进行以下的操作。

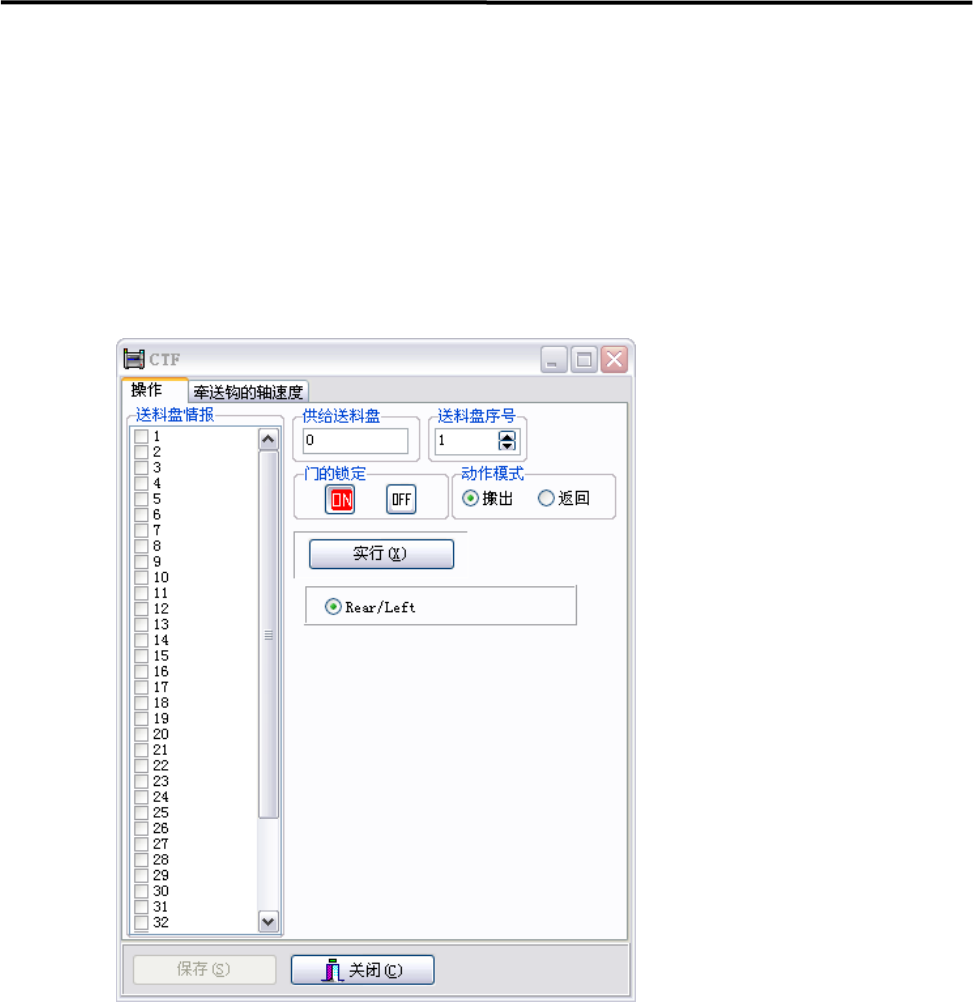

【菜单】 手动>CTF 送料盘情报
送料盘将返回到勾选的盘架内位置。
【操作】
① 如果有必要，可以进行原点复归。
② 通过［送料盘序号］对没有勾选的送料盘进行指定。
③ 在［动作模式］中选择［返回］。
④ 点击<执行>按钮。送料盘将返回到盘架内位置。
⑤ 反复进行该操作，直到没有送料盘位于盘架外部为止。
【注释】 根据操作水准，如果没有参阅「系统参数」权限的人员，则不能打开［CTF 送料盘情报］画面。送
料盘的出入及搬送速度的设定，可以在「送料盘资料库」窗口中进行操作。
（
) 第 5 章 资料库>送料盘资料库）
9．生产
9-6
送料器安装的确认
【菜单】 生产>送料器情报
在“生产>送料器情报”中，可以对送料器是否安装在程序指定的站内进行确认。如果送料器没有
被安装，将会用茶色进行显示。如果安装有送料器时，将会用黄绿色进行显示。
但是该功能只是对送料器的有无进行检查，不能对送料器的种类进行确认。要想对送料器的种类
进行确认，请通过目视进行。
另外，元件短缺等送料器的状态，还会用其它颜色进行显示。
关于显示颜色的说明，请参照[送料器情报]的画面。
【注释】 请对应各个站，正确安装送料器。如果送料器出现浮起，就可能与吸嘴发生冲突，造成事故。
【注释】 关于该项的［生产开始后不进行首次的送料器送料］功能，请注意一下要点。
①如果实施<数据更新>，情报将被清除，因此在运转开始之前，请在暂停状态下进行设定。
②在 MS-3 送料器上，该功能无效。
③在“用户参数>功能设定(1)>［生产开始后首回的送料器送料］”中设定为无效的情况下，
在所有站上都不能进行首次的送料器送料。

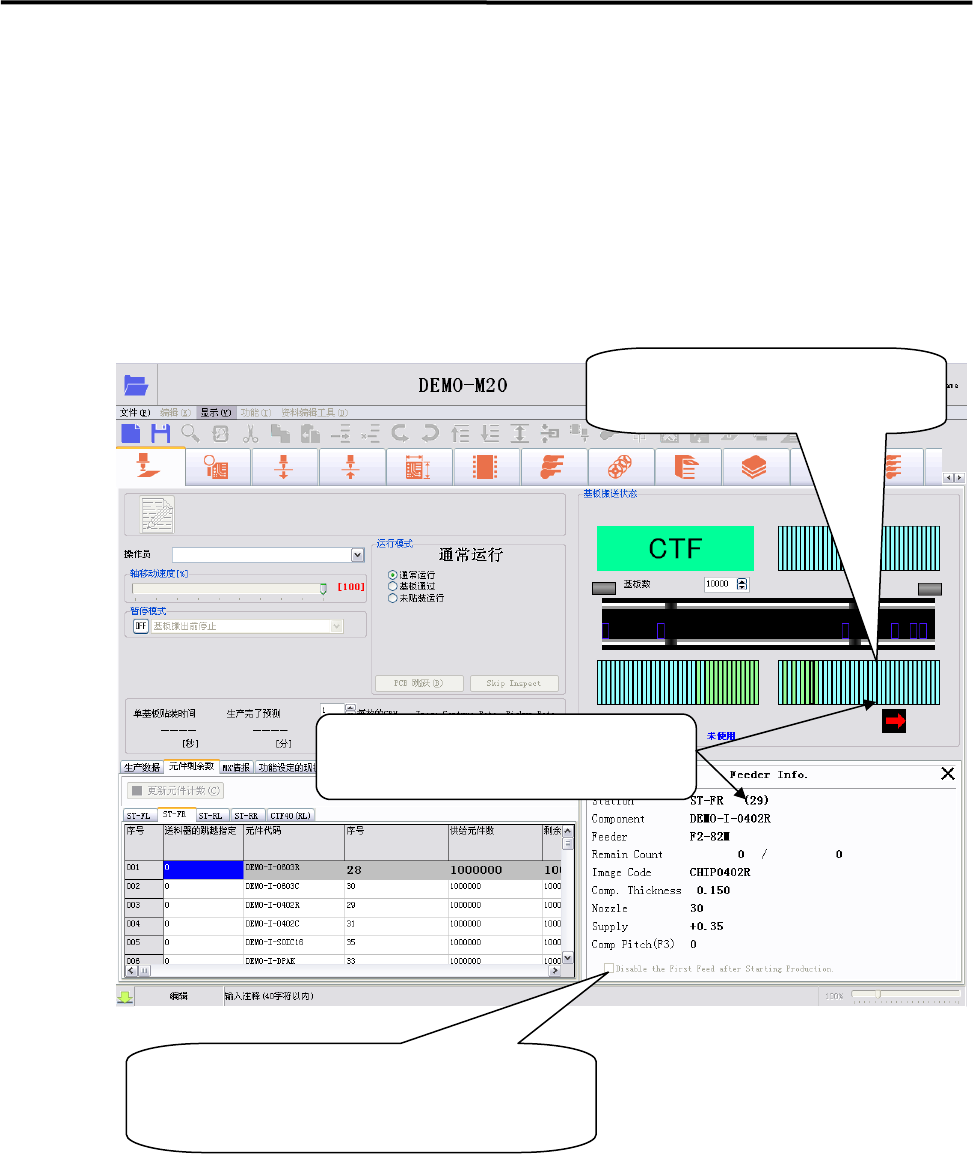

如果右击送料器的位置，就会跳跃
到其 ST 位置所指定的元件吸取数
据上。
当送料器上的元件已经送出，开始生产后，
如果不想进行首次的送料器送料时，请勾选上
该项目。
这样，就不会进行首次的送料器送料。
如果左击送料器的位置，就会显示出
其 ST 位置上的[送料器情报]画面。
9．生产
9-7
生产
进行实际的连续生产或者测试生产。
在进行生产之前，请按照本章中「生产前的确认和初始设定」的要求进行确认。
【操作】
① 点击程序数据区域的［生产］，将会显示出［生产］画面。
② 点击<打开>图标，将会显示出［程序的选择］画面。
在该画面中，对需要生产的程序进行选择。
在画面上部，选择的程序名称将会显示出来。
③ 点击主菜单的［立即生产］菜单。
将会自动进行生产所必要的准备处理。
在下列项目内，准备已经完毕的项目将会被勾选。
●原点复归
●吸嘴检查
●传送带自动调幅
●数据检查
④ 当所有的准备都已完成时， START
开关将会闪烁。
请按下 START 开关，开始进行生产。
【注释】 原点复归和吸嘴检查已经实施完毕，如果没有必要，可不再实施。
在按下
START 开关时，请不要将头或者手等身体的一部分探进贴片机内，否则可能会受到伤害。
另外还要对贴片机周围的人员是否有受伤的危险等情况进行确认。

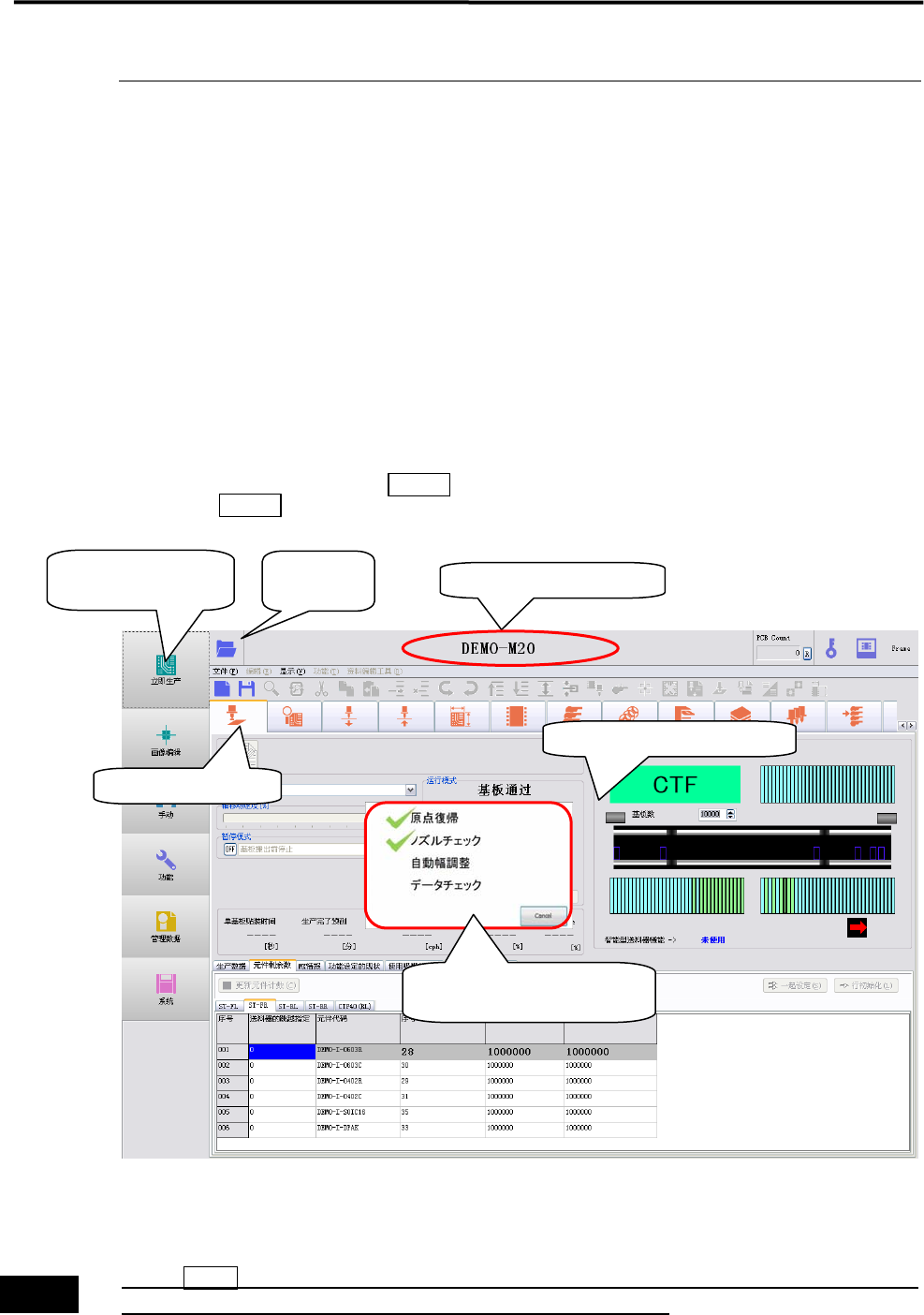

①点击[生产]
②点击
<打开>
②显示出程序名称
③点击主菜单的
[立即生产]
③遵照显示的指示。
③准备已经完毕的项目
将会被勾选。
警告
