5．资料库的制作与编辑
5-68
● 球电极配置
对于 BGA 的情况下，可以分成以下 6 种类型。
0：满格 矩阵型
1：满格 交错型
2：周边格 矩阵型
3：周边格 交错型
4：局部格 矩阵型
5：局部格 交错型
● 球电极坐标右上
就是在周边格类型中最内侧的球电极卷右上方的球电极位置。在下例中两者都为"0303"。
● 球电极坐标左下
就是在周边格类型中最内侧的球电极卷左下方的球电极位置。在下例中两者都是"0909"。
0
2
4
1
3
5
5．资料库的制作与编辑
5-69
● 球电极的间隔许可值
所计测的球电极间隔，如果在球电极间隔设定值±球电极间隔许可值的范围之外时就会出现错
误。数值越大检查就越宽松。
计测的球电极间隔 < 设定球电极间隔 - 球电极间隔许可值时，或者
计测的球电极间隔 > 设定球电极间隔 ＋ 球电极间隔许可值时，将会出现错误。
单位：mm，通常为 0.2。
● 球电极的轮廓许可值
在进行全部球电极检查的情况下，对计测的球电极轮廓进入由实测球电极尺寸所决定的轮廓许可
区域内的程度情况进行检测。数值越大检查就越宽松。
单位：%，通常为 40。
球电极的轮廓
实测球电极尺寸=(A+B)/2
轮廓许可区域
这个球电极的轮廓许可值是指在轮廓偏离许可区域的情况下(即使正常的球电极也多少有些偏
移)，用百分数(%)值进行决定的许可值。
(非正常球电极的举例)
由于有约 45%的球电极超出范围，在球电极轮廓许可值=40 的情况下，这个球电极呈错误状态。
OK
NG
电轮许值
NG
OK+NG
【注释】 该功能只有在移动读取的设定为“静止”时才有效。
5．资料库的制作与编辑
5-70
● 球电极的尺寸许可值
在进行全部球电极检查时，计测的球电极尺寸如果超出±球电极尺寸许可值的范围时就会出现错
误。数字越大检查就越宽松。
单位：%，通常为 40。
【注释】 计测的球电极尺寸 < 球电极尺寸理论值×(100-球电极尺寸许可值)÷100
或者
计测的球电极尺寸 > 球电极尺寸理论值×(100＋球电极尺寸许可值)÷100
时，将出现错误。球电极尺寸理论值 = 球电极尺寸×球电极尺寸缩小率÷10
● 球电极的尺寸缩小率
通常为 100。
单位：%
【注释】 计测的球电极尺寸，由于照明的原因会比实际尺寸小一些，可以用于尺寸的修正。
● 球电极检查
4：无球电极检查
5：根据外圈的球电极加以定位，只对外圈 1 周的球电极进行球电极有无的检查。
6：根据外圈的球电极加以定位，对球电极有无、球电极轮廓、球电极径值进行检查。
7：根据外圈的球电极加以定位，对全部球电极只进行球电极有无的检查。(比 6 的处理速度更快)

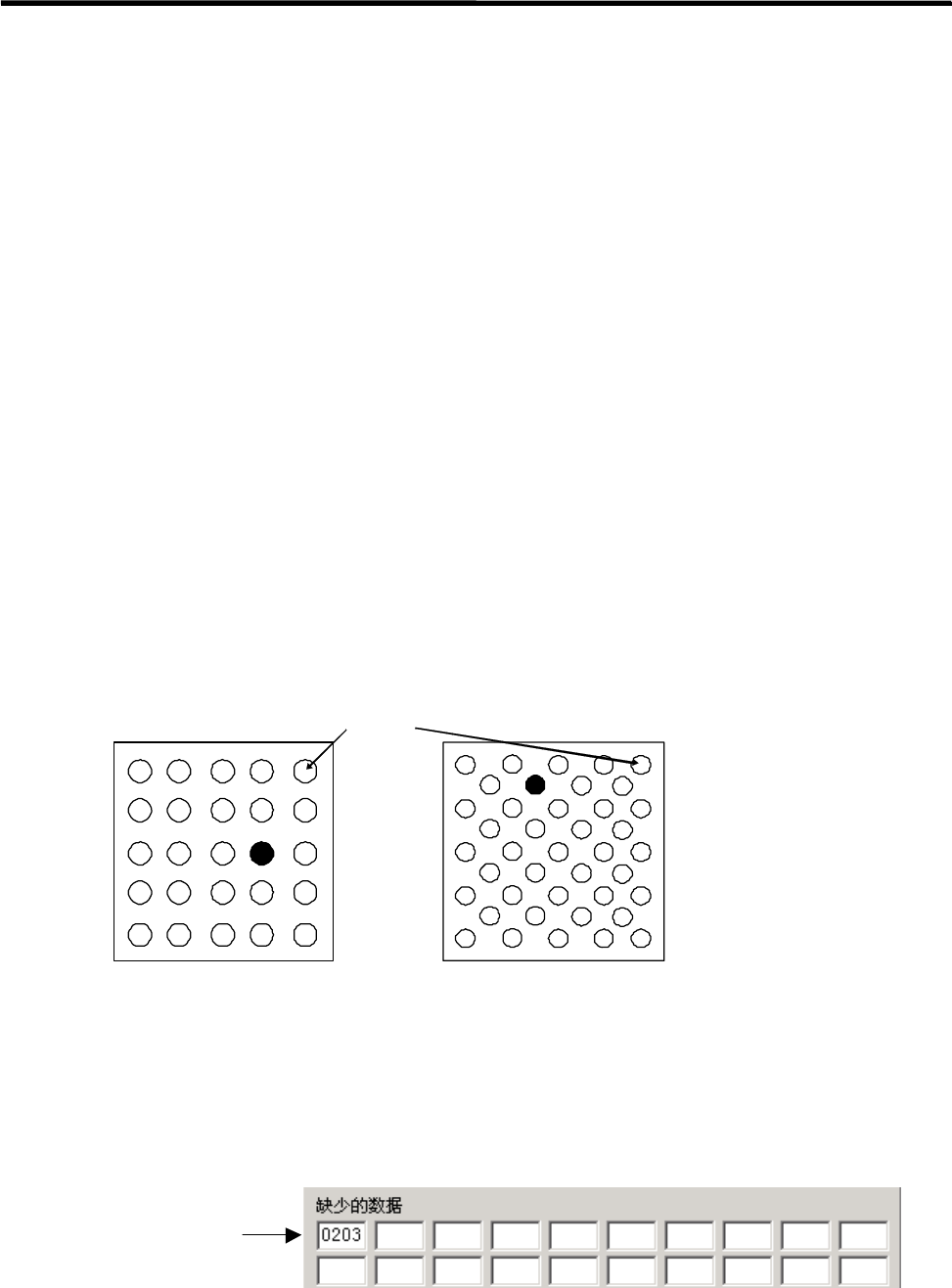

● 空缺球电极的指定(元件图像显示>空缺数据)
在球电极配置指定为 0，1，2，3 的情况下
(0：满格，矩阵型； 1：满格，交错型； 2：周边格，矩阵型 3：周边格，交错型)
为电边 BGA 电为
(X=02, Y=03)侧 BGA 为 (X=06,Y=02)
00 00
在上图左侧 BGA 的情况下，输入画面如下所示。空缺球电极的指定要用 4 位数字表示，前 2 位表
示空缺球电极的 X 位置，后 2 位表示 Y 位置。按照上一行从左开始的顺序进行输入。
缺空球电极的指
定
