2．程序的制作和编辑
2-52
由于缝隙对小片元件的影响很大，所以同时吸取许可值的默认设定更加严格，由 0.1mm 变为的 0，
对于不容易受到影响较大的小片元件，其同时吸取许可值就设定的较大。这样，通过小片元件同
时吸取的设定，吸取错误等动作就会减少，而且在满足同时吸取条件的情况下就会连续吸取，进
行确实的吸取操作。
■ 同时吸取和重新吸取 (元件名称相同进行链接的情况下)
在如下所述的程序中，同时吸取循环中发生重新吸取的情况时，所有贴装头将在其贴装循环内的
序号最小的吸取点(本例中为 No.005)上进行元件吸取。
贴装&标识符 吸取
代码名称 功能 贴装头序号 No. 元件代码
R1608 贴装头 1 下一步骤连续贴装 005 R1608
R1608 贴装头 2 下一步骤连续贴装 006 R1608
R1608 贴装头 3 连续贴装结束 007 R1608
要想将每个贴装头重新吸取的吸取点进行分散时，可以指定其它别的代码名称。
贴装&标识符 吸取
代码名称 功能 贴装头序号 No. 元件代码
R1608A 贴装头 1 下一步骤连续贴装 005 R1608A
R1608B 贴装头 2 下一步骤连续贴装 006 R1608B
R1608C 贴装头 3 连续贴装结束 007 R1608C
2．程序的制作和编辑
2-53
旋转的组合基板
【菜单】 程序编辑>贴装&标识符>功能(列)>循环开始
程序编辑>贴装&标识符>功能(列)>循环结束
程序编辑>贴装&标识符>功能(列)>循环贴装的偏差值

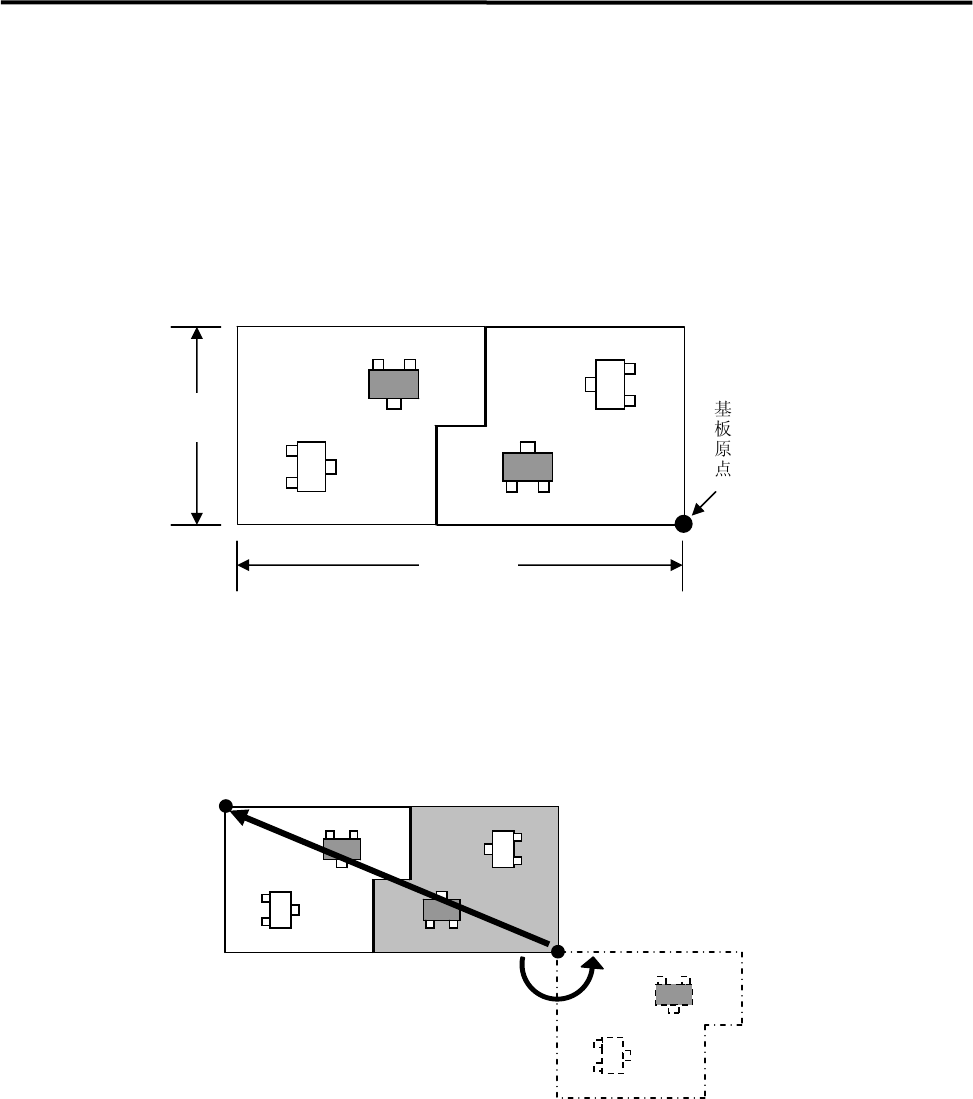

在组合基板以各个不同角度旋转的状态下进行连接的情况下（例：如下图所示的基板），可以利
用循环贴装的偏差值制作如下所示的数据。
在此，针对位于基板原点上的以组合基板为基准的数据制作方法进行说明。首先，以组合基板贴
装数据（下图中灰暗部分）为基准，按照通常的循环贴装数据进行编辑。这时在“循环贴装的偏
差值”栏中，对已经旋转的另外一个组合基板的位置和形态进行指定，偏差值将按照如下方法进
行设定。
■ 偏差值的获得方法
①
将组合基板（灰暗部分）以基板原点为旋转中心，按照与偏差对象同样形态进行旋转情况下
的回转角度输入到 T 坐标中。
②
将①中旋转的架空组合基板按照 XY 方向移动到实际偏差对象情况下的偏差值输入到 XY 坐标
中。
200mm
80mm
X 坐标＝200.00
Y 坐标＝80.00
T 坐标＝180.00
2．程序的制作和编辑
2-54
吸取数据
【菜单】 吸取数据
在简易表示中，X,Y,Z,T 偏差值以及元件短缺预告数等项目可以进行非表示。
【项目】
元件代码 输入元件代码(贴装&标识符与元件资料库进行链接)。将会提供与该元
件对应的吸取点情报。如果存在登录的元件代码时，可以通过右击在出
现的组合框中进行选择。
★最大文字数 半角 38 文字
X,Y,Z 偏差值 如果有必要可以对出厂时登录的吸取坐标其对应的偏差值进行指定。在
吸取点检测之后确定坐标，就会将偏差值自动输入这些项目中(将光标移
动到吸取点，选择“功能>检测”，或者右击偏差值的单元格)。另外，
若要利用此功能，需要事先登录［吸取种类］和［吸取点序号］。
★单位 0.01mm
T 偏差值 对出厂时登录的 T 吸取坐标所对应的偏差值进行指定。
★单位 0.01
°
吸取种类 通过右击，从 ST-F(站前)、ST-R(站后)、CTF（可交换矩阵盘送料器）
中对元件吸取的送料器位置进行指定。
吸取点序号 如果吸取种类选择 ST-F/R 的情况下，要对吸取点序号进行指定。各送
料器的站号在贴片机本体上显示出来，从前侧观看时，从右侧开始分别
为 No.1、No.2、……No.36；从后侧观看时，也是从右侧开始分别为
No.1、No.2、……No.36。如果吸取种类选择 CTF（可交换矩阵盘送料
器）的情况下，可以在 1-199 的范围内输入任意的序号进行区别。但是
在同一程序中，不能 2 次使用同一序号。
在多管送料器 PS-MS3 中，可以输入从 PS-MS3-A 到 PS-MS3-I 的 9 种
送料器名称，但是吸取点序号将全部变为安装 PS-MS3 送料器的吸取点
序号。
在多管送料器 MSF-1 中也是这样，可以输入从 MSF-01 到 MSF-16 的 16
种送料器名称，但是吸取点序号将全部变为安装 MSF-1 送料器的吸取点
序号。
送料器/送料盘 当吸取种类为 ST-F/R 的情况下，通过右击，在显示出的组合框中选择
适当的送料器名称(与送料器资料库内的送料器名称相链接)。
当吸取种类为 ST-F/R 以外的情况下，则通过右击，在显示出的组合框
中选择送料盘名称(与送料盘资料库内的送料盘名称相链接)。
在使用新的送料盘名称时，可以通过手动输入，在送料盘资料库中新建
该送料盘名称。对棒式送料器的送料器名称进行制作时，请参照“5.资
料库>送料器资料库”一节。
供给部/矩阵盘 当吸取种类为 ST-F/R 的情况下，通过右击，在显示出的组合框中选择
供给部名称(与供给部资料库内的供给部名称相链接)。
当吸取种类为 ST-F/R 以外的情况下，通过右击，在显示出的组合框中
选择矩阵盘名称(与矩阵盘资料库内的矩阵盘名称相链接)。
在使用新的供给部/矩阵盘名称时，可以通过手动输入，在供给部/矩阵
盘资料库中新建名称。
跳跃指定 对“跳跃/不跳跃”进行选择。
元件短缺预告数 在此指定的数量如果比元件数量少，就会发出元件短缺预告信号。
吸取点补正 这是将通过元件的图形处理计算出的偏移量利用在吸取点坐标补正上的
功能。通过右击可以对有效/无效加以指定。可以使用“用户参数>动作
参数的 7.吸取点自动补正间隔和 8.吸取点自动补正容许范围”的数值。
)
请参照“11.参数设定>动作参数”一章。
