5．资料库的制作与编辑
5-40
元件高度的详细资料
元件吸取面的高度： 设定元件底部到与吸嘴顶端相切的面(吸取面)的高度。当其与元件厚度
一样时无需设定。
图像处理时的高度偏差： 若 图像处理面不在元件底部时，需输入两者之间的偏差。要升高图像处理
的高度时输入正值，降低该高度时则输入负值。
贴装中的移动速度 (X/Y、Z、T)
贴装中的速度 1(最慢)～100(最快) （单位：%） 请参照下图。
贴装中的加速度 1(最小)～100(最大) （单位：%）
吸取中的移动速度 (Z)
吸取中的速度 1(最慢)～100(最快) （单位：%） 请参照下图。
吸取中的加速度 1(最小)～100(最大) （单位：%）
贴装中的移动速度
吸取点
贴装点
吸取中的移动速度
Z
相机

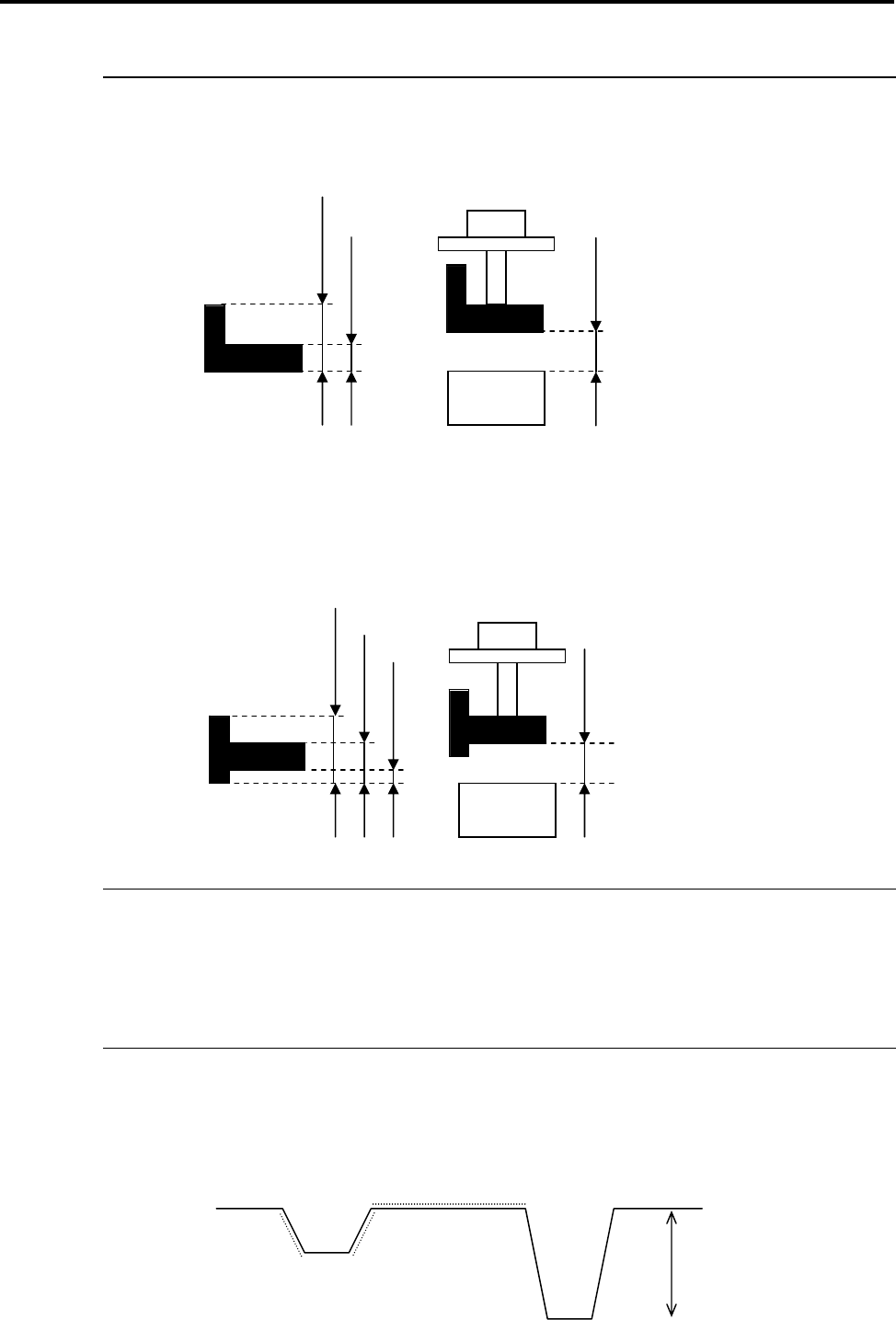

元件高度
图像处理高度
元件吸取面高度
相机
元件高度
图像处理高度
元件吸取面高度
图像处理时高度偏差
5．资料库的制作与编辑
5-41
贴装定时
贴装头吸取 OFF←贴装头下降至贴装点（正值：提前 OFF，负值：延迟 OFF）
贴装点的真空破坏 on 指令→真空破坏 off 指令
贴装时 X-Y 轴马达停止→贴装头 DOWN 指令
贴装点的贴装头 down 完了信号→ 贴装头 up 指令
吸取定时
吸取点的贴装头 down 完了信号→ 贴装头 up 指令
吸取时 X-Y 轴马达停止→贴装头 down 指令
其他
负压判定＞吸取判定值（mmHg） 需要对每个元件个别设定吸取负压判定值时，在此项目上输入数值
（单位：mmHg），初始值为 0 。（在 0 的情况下，使用吸取该元
件吸嘴的吸取判定值）
省略补充＞送料器/送料盘 如果预先输入该元件所用的送料器/送料盘，在吸取数据中输入元
件代码或者点击［吸取元件代码复制］按钮，可在「送料器/送料
盘」的项目中自动反映出来。
省略补充＞供应部/送料盘 如果预先输入该元件所用的供应部/送料盘，在吸取数据制作时可
在「供应部/送料盘」的项目中自动反映出来。
剩余数管理＞初始供给数 可输入该元件的[初始供给数]的数值。（单位：个）
在通常情况下，可直接输入产品形态的元件数。
)
请参照｢ 9 章_生产｣ >●元件剩余数管理>元件资料库
扩张设定的输入。
剩余数管理＞元件短缺预告数 可输入该元件的[元件短缺预告数]的数值。（单位：个）
)
请参照｢ 9 章_生产｣ >●元件剩余数管理>元件资料库
扩张设定的输入。
补正上限值＞X/Y/T 可对图像处理时修正量的上限值进行设定。如果修正结果超过
该设定值时，图像处理将出现错误。另外，该设定值为 0 的情
况下，可以参照“用户参数＞动作参数＞「图像处理结果 X/Y/T
的合格界限值」”中的设定值。
元件丢弃/返回时的定时＞丢弃/返回时的真空破坏 on 指令→真空破坏 off 指令
（在指定为 0 时，贴装定时的参数将被适用。）
可对该元件丢弃/返回时真空破坏的时间进行设定。
在指定为 0 时，该元件的“扩张设定＞贴装定时＞
「贴装点的真空破坏 on 指令→真空破坏 off 指令」”将被适用。
元件丢弃/返回时的定时＞丢弃/返回时的贴装头 down 完了信号→贴装头 up 指令
（在指定为 0 时，用户参数将被适用。）
可对该元件丢弃/返回时贴装头 down 的时间进行设定。
在指定为 0 时，“系统＞用户参数＞动作定时＞
「元件丢弃，Z 轴下降终了～上升开始｣ / ｢ 元件收回，Z 轴下
降终了～上升开始｣ ”将被适用。
5．资料库的制作与编辑
5-42
元件丢弃/返回时的定时＞[一起设定]按钮
将会把该元件的元件丢弃/返回时的定时反映到全部元件中。
载荷控制（贴装） 可对该元件贴装时的载荷进行设定。（单位：N）
但是，使用 P050～P053 吸嘴的元件除外。
（无法设定贴装时的载荷。）
在通常情况下，请按照默认值加以设定。
载荷控制（吸取） 可对该元件吸取时的载荷进行设定。（单位：N）
但是，使用 P050～P053 吸嘴的元件除外。
（无法设定吸取时的载荷。）
在通常情况下，请按照默认值加以设定。
吸取设定
MSF 进给时间偏差值 如果在该元件的供给过程中使用了多管送料器“MSF-1”时，
可以对每个元件进给时间的偏差值进行设定。
（单位：sec）
“MSF-1”的振动时间＝“MSF-1”的进给时间＋MSF 进给
时间的偏差值
)
详情请参照：
【多管送料器的操作手册“MSF-1”】。
