11．参数的设定 11-9 9. 元件返回时的 Z 轴速 ［0.1%］ 10. 元件短缺判定剩余数（-1=剩余数 0 时元件用完） 11. 吸取偏移量容许值 ［mm］ 12. 送料器支援功能(定期补正间隔)［sec］ 13. 送料器支援功能(初次补正率)［%］ 14. 贴装时载荷控制的移动距离[mm] 15. 吸取时载荷控制的移动距离[mm]
11．参数的设定
11-8
动作参数
【菜单】 系统>用户参数的设定>动作参数
对合格界限值、余量、轴速度等参数进行设定。在通常情况下，请使用初始设定值。
■ 项目
1. 图像处理结果 XY 合格界限值 ［mm］
2. 图像处理结果 T 合格界限值 ［1/1000°］
3. 传送带幅宽自动设定的余量 ［mm］
对传送带轨道和基板的余量(间隔)进行设定。在这里的设定值将与［基
板数据编辑］窗口中的基板尺寸以及［自动调幅］窗口设定值移动栏中
的输入值一起将被自动累计。在通常情况下，请使用贴片机出厂时的初
始设定值。
4. 按［Cancel］时的轴速 ［0.1%］
5. 基板搬入时先行动作贴装头的速度 ［0.1%］ (0：无效)
6. 吸取范围移动高度 ［mm］
7. 吸取点自动补正间歇次数
在吸取资料的［吸取点补正］有效的状态下所使用的值。
在这里按照设定的时间周期，进行数据的累计和补正值的更新。
8. 吸取点自动补正范围 ［mm］
在吸取资料的［吸取点补正］有效的状态下所使用的值。
11．参数的设定
11-9
9. 元件返回时的 Z 轴速 ［0.1%］
10. 元件短缺判定剩余数（-1=剩余数 0 时元件用完）
11. 吸取偏移量容许值 ［mm］
12. 送料器支援功能(定期补正间隔)［sec］
13. 送料器支援功能(初次补正率)［%］
14. 贴装时载荷控制的移动距离[mm]
15. 吸取时载荷控制的移动距离[mm]
11．参数的设定
11-10
功能设定

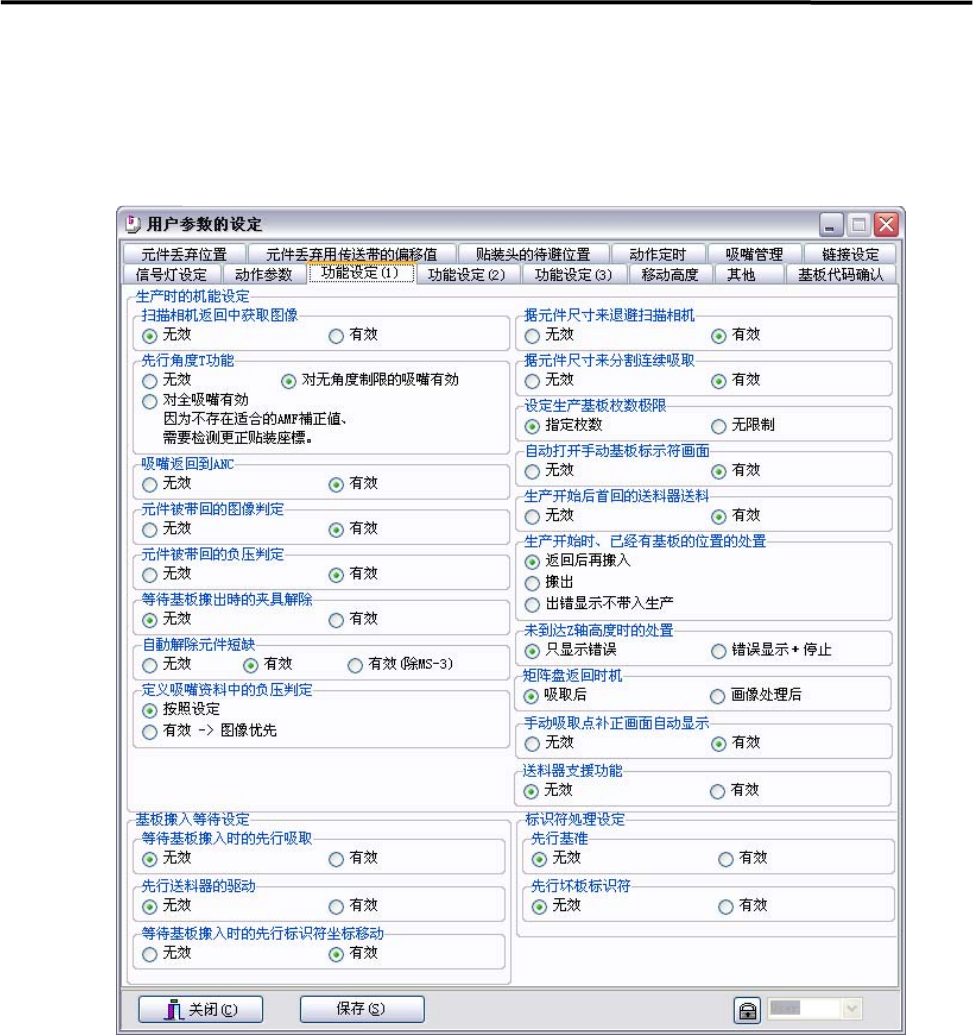

【菜单】 系统>用户参数的设定>功能设定(1)(2)(3)
可以对各种机能的有效/无效进行设定。在通常情况下，请使用初始设定值。
■ 项目
生产时的机能设定
1. 扫描相机返回中获取图像
2. 先行角度 T 功能
3. 吸嘴返回到 ANC
4. 元件被带回的图像判定
5. 元件被带回的负压判定
6. 等待基板搬出时的夹具解除
7. 自动解除元件短缺
8. 定义吸嘴资料中的负压判定
9. 根据元件尺寸来退避扫描相机
10. 根据元件尺寸来分割连续吸取
11. 设定生产基板枚数极限
12. 自动打开手动基准标识符画面
