１０ CTF（Changeable tray feeder） FTF（Fixed tray feeder） 【注释】 图中表示的是 CTF。 ■ 罩盖上部、 开闭罩盖内部 ■ 下部面板 ■ 开闭罩盖 ■ 开闭罩盖内部
９

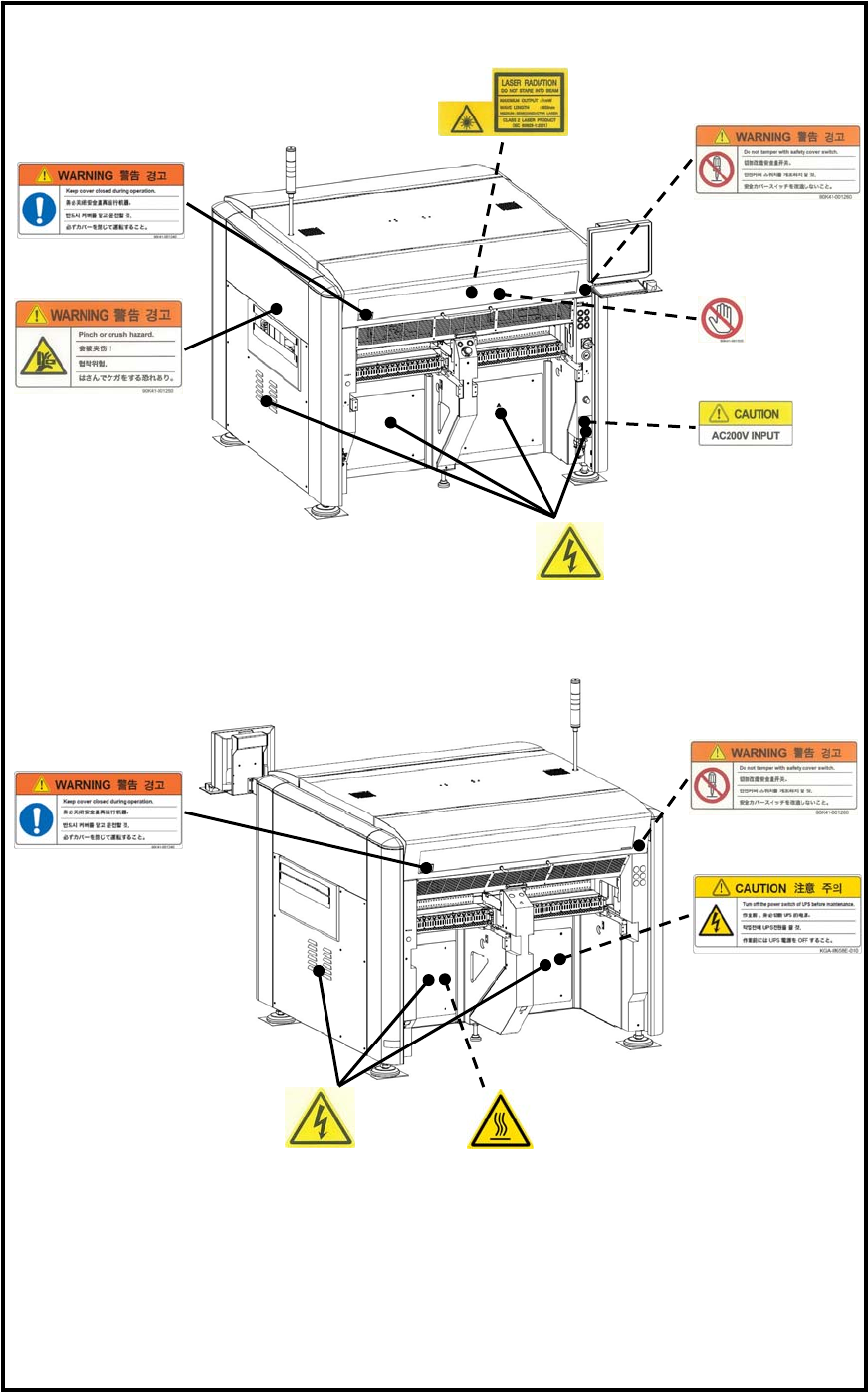

M20 正面（前侧）
M20 背面（后侧）
■ 开闭罩盖
■ 传送带开口部
(左右)
■ 侧盖、底盖、
右下面板部
■ 电源连接部
■ X 轴罩盖
■ 开闭罩盖内部
■ 头部
■ 开闭罩盖
■ 侧盖、
底盖
■ 底盖内部
■ 底盖内部
■开闭罩盖内部
１０
CTF（Changeable tray feeder）
FTF（Fixed tray feeder）
【注释】 图中表示的是 CTF。
■ 罩盖上部、
开闭罩盖内部
■ 下部面板
■ 开闭罩盖
■ 开闭罩盖内部
１１

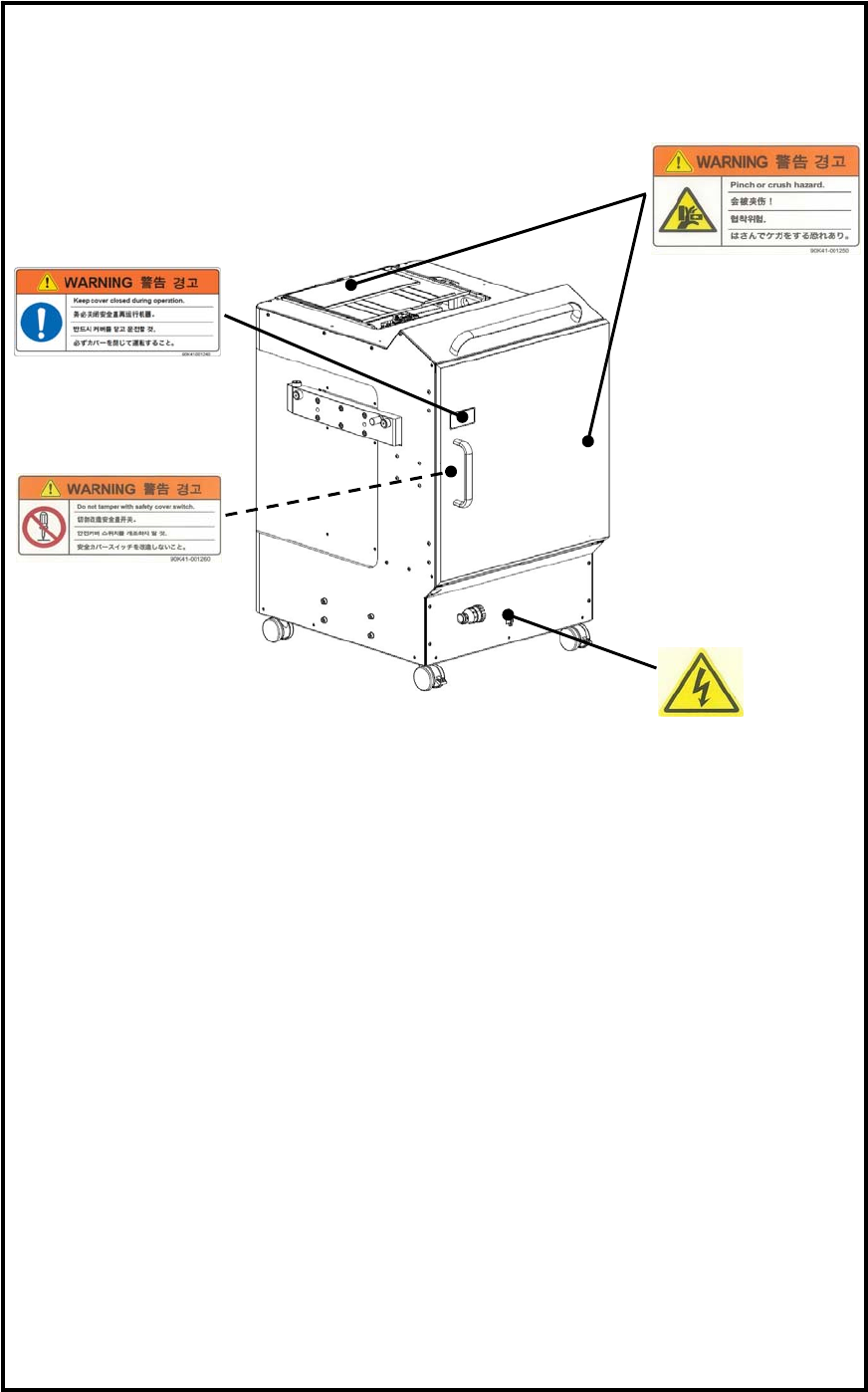

D10 正面（前侧）
D10 背面（后侧）
■ 开闭罩盖
■ 传送带开口部
(左右)
■ 侧盖、底盖、
右下面板部
■ 电源连接部
■ X 轴罩盖
■ 开闭罩盖内部
■ 头部
■ 侧盖、底盖、
左下面板部
■ 底盖内部
■ 底盖内部
