5．资料库的制作与编辑
5-41
贴装定时
贴装头吸取 OFF←贴装头下降至贴装点（正值：提前 OFF，负值：延迟 OFF）
贴装点的真空破坏 on 指令→真空破坏 off 指令
贴装时 X-Y 轴马达停止→贴装头 DOWN 指令
贴装点的贴装头 down 完了信号→ 贴装头 up 指令
吸取定时
吸取点的贴装头 down 完了信号→ 贴装头 up 指令
吸取时 X-Y 轴马达停止→贴装头 down 指令
其他
负压判定＞吸取判定值（mmHg） 需要对每个元件个别设定吸取负压判定值时，在此项目上输入数值
（单位：mmHg），初始值为 0 。（在 0 的情况下，使用吸取该元
件吸嘴的吸取判定值）
省略补充＞送料器/送料盘 如果预先输入该元件所用的送料器/送料盘，在吸取数据中输入元
件代码或者点击［吸取元件代码复制］按钮，可在「送料器/送料
盘」的项目中自动反映出来。
省略补充＞供应部/送料盘 如果预先输入该元件所用的供应部/送料盘，在吸取数据制作时可
在「供应部/送料盘」的项目中自动反映出来。
剩余数管理＞初始供给数 可输入该元件的[初始供给数]的数值。（单位：个）
在通常情况下，可直接输入产品形态的元件数。
)
请参照｢ 9 章_生产｣ >●元件剩余数管理>元件资料库
扩张设定的输入。
剩余数管理＞元件短缺预告数 可输入该元件的[元件短缺预告数]的数值。（单位：个）
)
请参照｢ 9 章_生产｣ >●元件剩余数管理>元件资料库
扩张设定的输入。
补正上限值＞X/Y/T 可对图像处理时修正量的上限值进行设定。如果修正结果超过
该设定值时，图像处理将出现错误。另外，该设定值为 0 的情
况下，可以参照“用户参数＞动作参数＞「图像处理结果 X/Y/T
的合格界限值」”中的设定值。
元件丢弃/返回时的定时＞丢弃/返回时的真空破坏 on 指令→真空破坏 off 指令
（在指定为 0 时，贴装定时的参数将被适用。）
可对该元件丢弃/返回时真空破坏的时间进行设定。
在指定为 0 时，该元件的“扩张设定＞贴装定时＞
「贴装点的真空破坏 on 指令→真空破坏 off 指令」”将被适用。
元件丢弃/返回时的定时＞丢弃/返回时的贴装头 down 完了信号→贴装头 up 指令
（在指定为 0 时，用户参数将被适用。）
可对该元件丢弃/返回时贴装头 down 的时间进行设定。
在指定为 0 时，“系统＞用户参数＞动作定时＞
「元件丢弃，Z 轴下降终了～上升开始｣ / ｢ 元件收回，Z 轴下
降终了～上升开始｣ ”将被适用。
5．资料库的制作与编辑
5-42
元件丢弃/返回时的定时＞[一起设定]按钮
将会把该元件的元件丢弃/返回时的定时反映到全部元件中。
载荷控制（贴装） 可对该元件贴装时的载荷进行设定。（单位：N）
但是，使用 P050～P053 吸嘴的元件除外。
（无法设定贴装时的载荷。）
在通常情况下，请按照默认值加以设定。
载荷控制（吸取） 可对该元件吸取时的载荷进行设定。（单位：N）
但是，使用 P050～P053 吸嘴的元件除外。
（无法设定吸取时的载荷。）
在通常情况下，请按照默认值加以设定。
吸取设定
MSF 进给时间偏差值 如果在该元件的供给过程中使用了多管送料器“MSF-1”时，
可以对每个元件进给时间的偏差值进行设定。
（单位：sec）
“MSF-1”的振动时间＝“MSF-1”的进给时间＋MSF 进给
时间的偏差值
)
详情请参照：
【多管送料器的操作手册“MSF-1”】。
5．资料库的制作与编辑
5-43
元件资料中元件尺寸的自动输入
在元件资料编辑中，通过点击 按钮，可以将已经输入到图像代码中的元件尺寸 X,Y 抽出，并
加以输入。
【注释】 前提条件是在图像资料中，存在与该元件代码相对应的图像代码。
【操作】
① 在元件资料编辑画面中，选择想要取得元件尺寸 X,Y 的元件代码。
② 在选择元件代码的状态下，点击 按钮。
③ 在元件尺寸 X,Y 尚未输入（元件尺寸 X＝0,Y＝0）的情况下，图像代码将被输入为原来的元
件尺寸 X,Y。

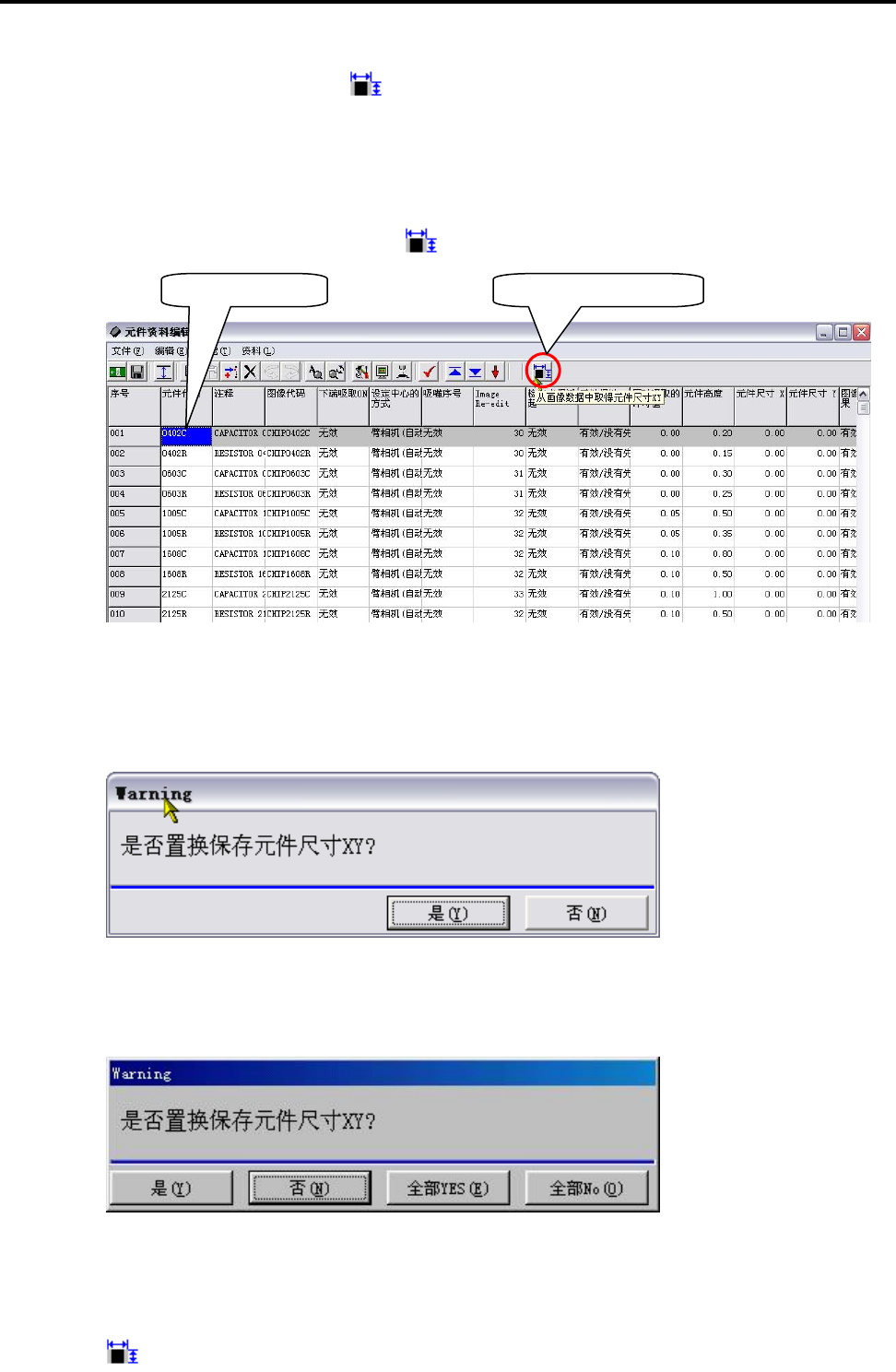

④ 在元件尺寸 X,Y 已经被输入的情况下，将会显示出下图所示的置换保存确认信息。
● 在选择 1 个元件代码的情况下
如果点击<是>，图像代码将被置换保存为原来的元件尺寸 X,Y。
如果点击<否>，处理将中断，操作结束。
● 在选择对多个元件代码的情况下
如果点击<是>，1 个元件代码的元件尺寸 X,Y 将被置换保存，并转换到下一个元件代码。
如果点击<否>，1 个元件代码的处理将中断，并转换到下一个元件代码。
如果点击<全部 YES>，选择的全部元件代码的元件尺寸 X,Y 将被置换保存。
如果点击<全部 No>，选择的全部元件代码的处理将中断，操作结束。
【注释】 当选择的元件代码的元件尺寸 X,Y 尚未被输入（元件尺寸 X＝0,Y＝0）时，如果点击
按钮，元件尺寸 X,Y 将会被自动输入。
<取得元件尺寸>按钮 选择元件代码
