6．检出电极浮起功能
6-9
■ 元件图像
在电极浮起编辑画面的［元件图像］栏中所显示的元件图像，如果在电极浮起测量过程中发生错
误时，会用红色将发生错误的引脚显示出来。
注：错误引脚显示为红色，缺脚电极显示为浅蓝色。
⑤ 对电极浮起测量进行测试。
在必要的项目设定完了之后，请按照以下步骤对电极浮起测量进行测试。
1 点击［元件图像文件制作］按钮，将会显示出元件图像。
按照在［元件形状］栏中输入的尺寸等数据，制作出元件图像。在此请对是否与实际元件的
形状相同进行确认。（由于元件尺寸 X/Y 为引脚的外形尺寸，因此元件图像用铸型部分覆盖
引脚的形状加以显示。）
2 在图像数据编辑的情况下，当进行图像测试时，请对吸取的元件是否被吸取到吸嘴上进行确
认。如果元件没有被吸取时，请不要实施电极浮起数据的制作步骤②，先进行元件的吸取。
3 点击［执行测试］按钮，对电极浮起测量进行测试。
4 在［测试结果］栏内，将会显示出测试结果（OK/NG）。如果结果为 NG 时，请根据显示的信
息及［元件图像］的显示，对错误内容进行确认。
元件吸取形态
(从贴片机正面观看)
元件图像的显示
(电极浮起编辑画面)
NG 引脚
例：SOP
6．检出电极浮起功能
6-10
5 下图是在多个引脚 QFP 元件的情况下，引脚高度偏差值超过判定容许值，测试结果为 NG 的实
例。
⑥ 对元件资料进行编辑。
在保存电极浮起数据之后，打开元件资料编辑画面（使用制作电极浮起数据的图像代码），
将元件代码的［检出电极浮起］项目设定为［有效］。（如果在生产中不进行电极浮起检出
时，请设定为［无效］。）
【注释】 在使用电极浮起数据不存在的图像代码时，如果针对元件代码，将［检出电极浮起］项目设定为
［有效］时，程序的数据检查将会出现错误。
在“用户参数>检出电极浮起”的设定为‘无效’的情况下，程序数据检查就不会出现错误。
6．检出电极浮起功能
6-11
维护
维护时的注意事项
下面，对激光传感器的日常维护进行说明。在进行维护作业之前，请务必将贴片机的电源关闭，
并停止激光的放射。

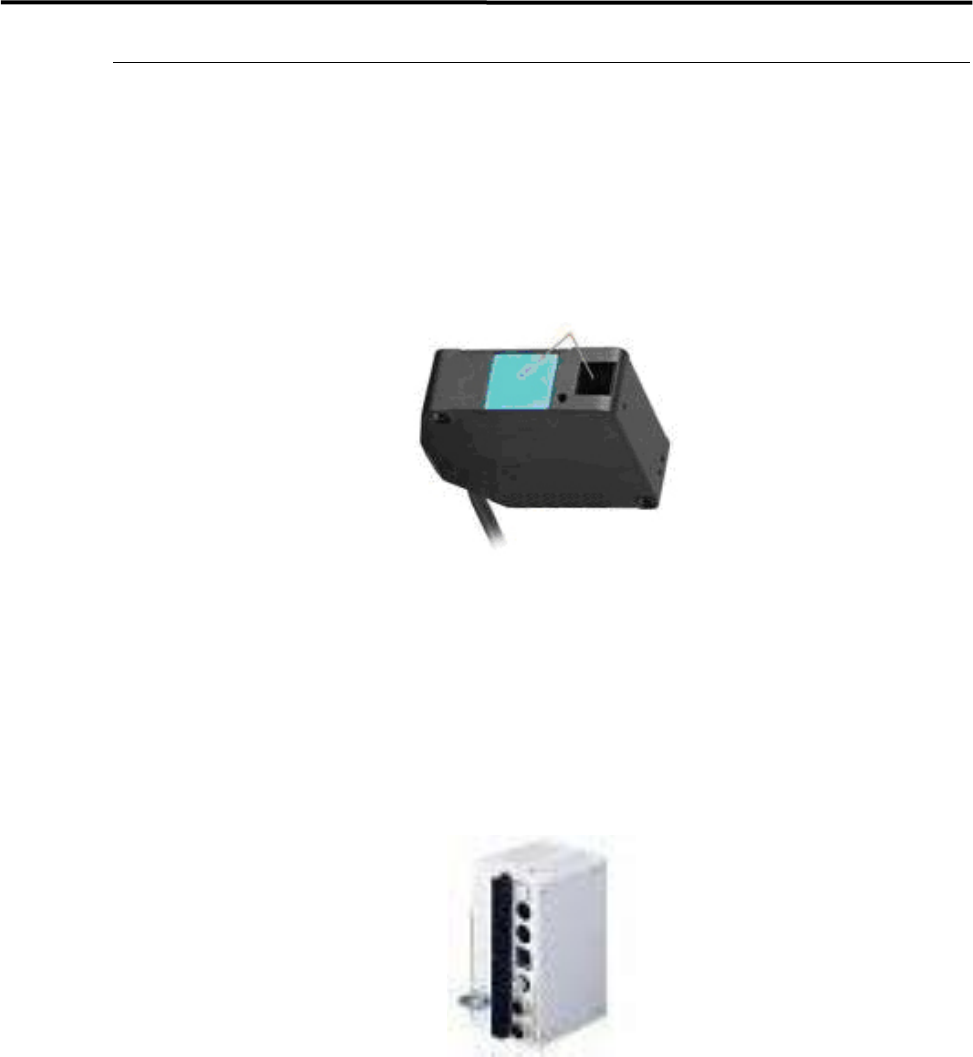

■ 传感器端头全部激光照射/接收面的清扫
在传感器端头的激光照射/接收面上，如果附着有水、油以及指纹等使能够光线发生折射的物质，
或者附着上灰尘及垃圾等能够隔断光线的物质，会影响到测量精度。因此请定期加以检查。
• 针对较大的污物或垃圾等，请相机镜头用吹风机等工具将其吹掉。
• 针对较小的垃圾、指纹等，请用柔软的镜头用清洁用具或镜头用清洁纸轻轻擦拭干净。
• 针对较顽固的污垢等，请蘸上少量的酒精，仔细擦拭干净。
■ 控制器的清扫
针对控制器上附着的污垢，请用清洁的软布轻轻擦拭干净。
