2．程序的制作和编辑 2-36 坏板标识符功能 【菜单】 程序编辑>贴装&标识符>坏板标识符组号 ■ 概要 坏板标识符功能就是通过基板上标识符（坏板标识符）的识别，对元件 贴装进行扫描的功能。坏 板标识符根据其功能可以分为以下几种。 (1) 基板坏板标识符功能 按照每个基板对坏板标识符进行设置，当判断是否对坏板标识符进行检 出处理时加以使用。在基 板坏板标识符不被检出的情况下，基板坏板标识符以后的坏板标识符处 理将被…
2．程序的制作和编辑
2-35

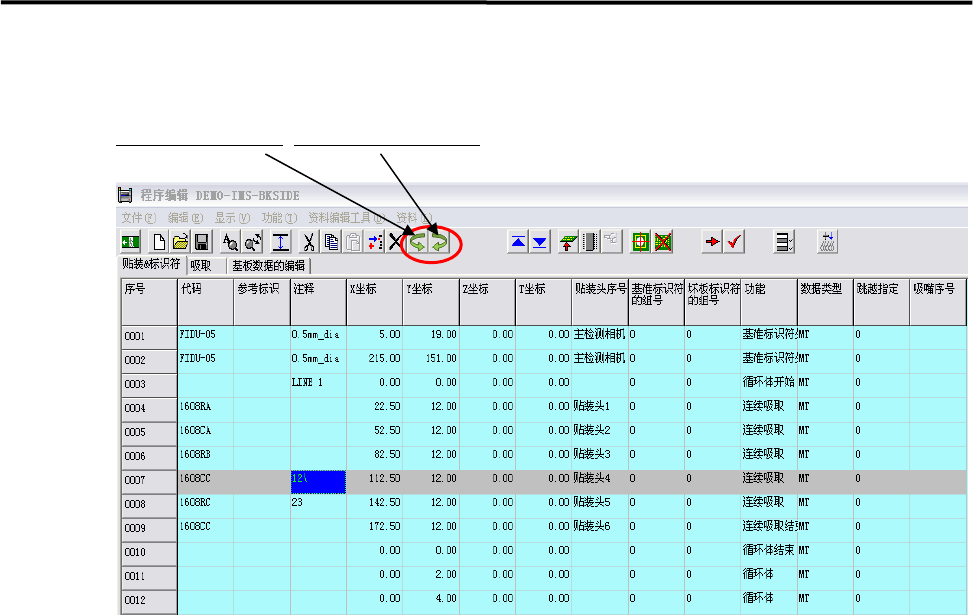

Undo＆Redo
在［程序编辑］和各个［资料］画面中，如果在编辑过程中出现输入错误时，可以使用
<Undo（恢复输入>/<Redo（重新输入）>功能。
【注释】 ［元件资料］中的［扩张设定］，通过 1 次的<Undo>/<Redo>操作，就可以恢复全部的内容。
【注释】 不对应［程序编辑］中的［资料编辑工具］、［优先吸取点］。
如果使用了这些功能，就会消除履历，无法恢复到原来的状态。
【注释】 在［程序编辑］和各个［资料］画面中，如果在编辑过程中出现输入错误时，代替<Undo>的操
作，通过在选择单元格时按下键盘上的<Esc>键，也可以恢复到原来的状态。
但是，如果对象的单元格未被选择时，则无法恢复到原来的状态。
2．程序的制作和编辑
2-36
坏板标识符功能
【菜单】 程序编辑>贴装&标识符>坏板标识符组号
■ 概要
坏板标识符功能就是通过基板上标识符（坏板标识符）的识别，对元件贴装进行扫描的功能。坏
板标识符根据其功能可以分为以下几种。
(1) 基板坏板标识符功能
按照每个基板对坏板标识符进行设置，当判断是否对坏板标识符进行检出处理时加以使用。在基
板坏板标识符不被检出的情况下，基板坏板标识符以后的坏板标识符处理将被跳跃过去，进行全
部元件的贴装。
(2) 循环体坏板标识符功能
按照每个循环体对坏板标识符进行设定，当判断是否对该循环体的元件进行贴装时加以使用。在
循环体的坏板标识符被识别的情况下，这一循环体的贴装就会被跳跃过去。
(3) 局部坏板标识符功能
按照每个实装台对对坏板标识符进行设定，当判断是否对该位置的元件进行贴装时加以使用。在
元件单位中指定的坏板标识符如果被识别的情况下，这一元件的贴装就会被跳跃过去。
本公司的贴装程序，可以在“基板坏板标识符” 、“标准坏板标识符” 、“组坏板标识符(坏板
标识符组)” 的坏板标识符中实现上述的坏板标识符功能。
■ 坏板标识符功能的元件贴装逻辑图
在基板、循环体、局部坏板标识符功能中的元件贴装选择逻辑图，如下所示。
【注释】 作为基板坏板标识符、循环体坏板标识符、局部坏板标识符以外的特殊功能，还有基板选择坏板
标识符功能。使用方法等详细情况请参照「基板选择坏板标识符」。
基板坏板标识符
检出
循环体坏板标识符
检出
局部坏板标识符
检出
坏板标识符逻辑
贴装步骤
跳跃
贴装循环体
跳跃
全部贴装
执行
贴装步骤
执行
Ye
s
No
Ye
s
No
Ye
s
No
2．程序的制作和编辑
2-37
■ 基板、循环体、局部坏板标识符的指定方法
基板、循环体、局部坏板标识符的实现，可以按照以下方法进行：
（1）基板坏板标识符
基板坏板标识符可以对是否处理基板坏板标识符以后的坏板标识符加以判定。在基板坏板标识符
已经定义的情况下，只在识别基板坏板标识符时进行坏板标识符的处理。
基板坏板标识符的指定通过“基板坏板标识符
”进行。实现基板坏板标识符的基板坏板标识符在
贴装程序的最开始进行定义。
基板坏板标识符的指定，可以将该坏板标识符步骤的坏板标识符组号设定为 255。
（2）循环体坏板标识符
循环体坏板标识符可以对是否按照循环体为单位进行元件的贴装加以判定。
循环体坏板标识符的指定通过在循环开始行之后定义“标准坏板标识符
”来进行。标准坏板标识
符的坏板标识符组号为 0。
（3）局部坏板标识符
局部坏板标识符可以对是否按照步骤为单位进行元件的贴装加以判定。
局部坏板标识符的指定使用“组坏板标识符
”来进行。在步骤单位中对坏板标识符的组号进行定
义，然后再对组坏板标识符进行定义。
组坏板标识符在坏板标识符组号为 1～249 之间进行定义。
