5．资料库的制作与编辑
5-19
■ 扫描相机摄取的片式电容尺寸
电阻 电容
相机摄取的元件尺寸 相机摄取的元件尺寸
反射光不反射到相机中
反射光反射到相机中
片式电容和片式电阻不同，它的边缘呈过度圆弧，这使得测量所得的尺寸要小于实际尺寸。
通常，这种元件的外观尺寸是实际尺寸的 90%。所以在图像数据的「整个 X」和「整个 Y」栏设定值
应该为实际尺寸的 90%。
设定尺寸后，请务必执行图像测试并确认显示在图像显示器上的元件尺寸。
【例】 （单位 mm）
实际的元件尺寸 设定的元件尺寸
3.20 × 1.60 2.88 × 1.44
2.00 × 1.25 1.80 × 1.13
1.60 × 0.80 1.44 × 0.72
1.00 × 0.50 0.90 × 0.45
■ 使用扫描相机摄取 MELF 的元件尺寸
MELF 元件是圆柱形元件，这使得其一侧的测量所得尺寸要小于实际尺寸。在使用 MELF 专用吸嘴时，
请将元件的厚度减少 0.5mm。
【例】 （单位 mm）
实际的元件尺寸 厚 度 设定的元件尺寸 厚度
1.40 × φ3.5 3.5 1.40 × φ3.15 3.0
2.00 × φ6.0 6.0 2.00 × φ5.40 5.5
■ 使用扫描相机照明的其他注意事项
对于某些塑料壳体元件，即使其外 壳 为黑色时也会反光，因此请将电极部以外的外 壳 部反射白光元件
的主照明亮度值设定为 2 以下。此类元件若无法用扫描相机很好地摄影或者不能进行图像处理时，请
使用固定相机进行处理。
【注释】 如果扫描相机间接摄影用的反射镜有灰尘或者污垢附着，它所摄取的影像会变暗。由于这种反射镜
与家庭一般用的镜子不同，其表面非常容易出现划痕，所以请务必要用气刷小心地进行擦拭。
5．资料库的制作与编辑
5-20
■ 固定相机照明（M6）
固定相机照明系统有「同轴」照明、「扩散」照明及「侧光」照明。「同轴」照明具有直射光的作
用，「扩散」照明具有扩散光的作用，而「侧光」照明则具有侧隙光的作用。
在通常情况下，使用「同轴」照明、「扩散」照明和「侧光」照明这三种照明，是从各个方向发出
的光的混合扩散光。对于 BGA、CSP 元件请只使用「侧光」照明。
■ 固定相机的照明（M6ex/M6ez）
固定相机照明系统有「内光」照明、「外光」照明以及「侧光」照明。「内光」照明具有直射光的
作用，「外光」照明具有扩散光的作用，而「侧光」照明具有从侧面射出的侧隙光的作用。
在通常情况下，使用「内光」照明、「外光」照明和「侧光」照明这三种照明，是从各个方向发出的
光的混合扩散光。对于 BGA、CSP 元件请只使用「侧光」照明。
■ 贴装臂相机的照明（M7）
贴装臂相机照明系统有「同轴」照明、「扩散」照明、「侧光」照明。「同轴」照明具有直射光的
作用，「扩散」照明具有扩散光的作用，而「侧光」照明则具有侧隙光的作用。
针对一般的元件，多使用「扩散」照明，「同轴」照明作为辅助。
针对 J 引脚元件（SOJ、PLCC)，可以使用「同轴」照明、「扩散」照明和「侧光」照明 3 种方式，
对混有来自各个方向的光线的扩散光加以使用。BGA 元件及 CSP 元件只使用「侧光」照明。
● 电阻及电容器的贴装臂相机照明的设定例
对贴装臂相机可以共有的照明值进行设定。
电阻/电容器
元件尺寸 同轴 扩散
1005 6 10
1608 6 10
2125 6 10
3216 6 10
■ 基板相机的照明
基板相机的照明系统有「内光」照明和「外光」照明。「内光」照明具有直射光的作用，「外光」
照明具有从斜向射出的扩散光的作用。
● 基准标识符及坏板标识符的「增幅度」、「起始值」
「增幅度」、「起始值」是将相机输出的原始图像实时转换为容易观看的稳定图像的功能，增加「增
幅度」值，可以使明暗程度更分明，增加「起始值」值，可以加大图像全体的亮度。
可以在基准标识符及坏板标识符栏中输入「增幅度」「起始值」的数值。通过加大增幅度使明暗程
度更分明，通过减小起始值，使亮度过亮的部分减弱。
5．资料库的制作与编辑
5-21
■ 摄影方向
测试相机从上向下摄影，扫描相机及固定相机/贴装臂相机从下往上摄 影 。操作者观看元件和基板的
方向为从上到下。因此，操作者观看方向与测试相机的摄影方向一致，但与扫描相机及固定相机/贴
装臂相机的摄影方向左右相反。
［例］

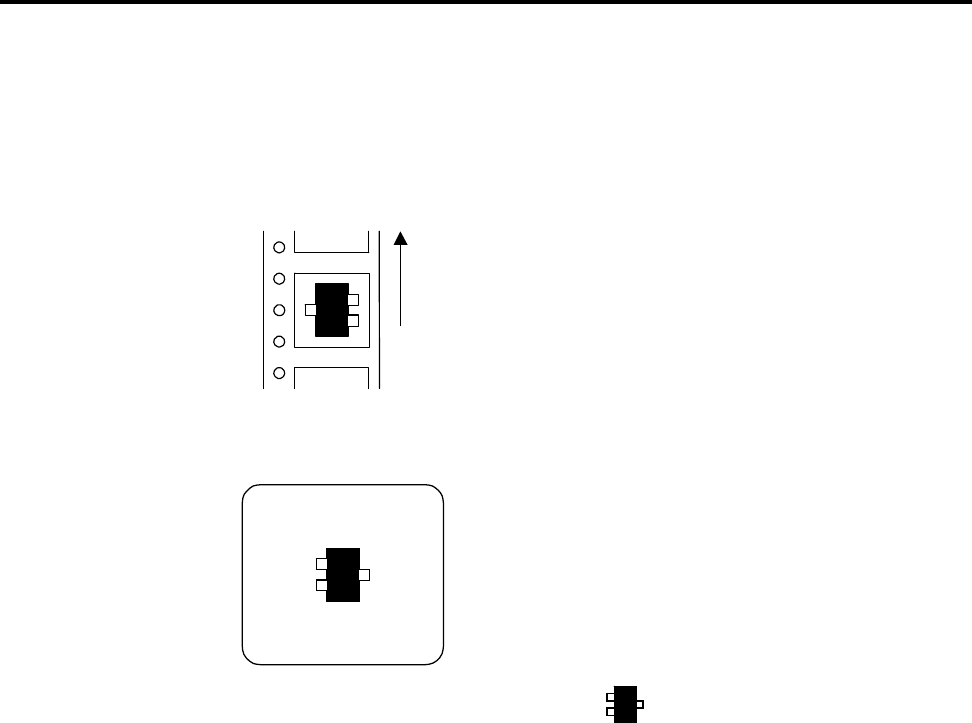

当晶体管元件在前部送料器固定架中按下图箭头所指的方向送料吸取时，
送料方向
如果检出元件，并用扫描相机或固定相机/贴装臂相机进行摄影，则在图像显示器上的影像如下图
所示。
在图像资料库的晶体管图像数据中 请使用「晶体管右模式 」。
