5．资料库的制作与编辑 5-2 与图像处理相关的资料库 图像处理 图像处理的对象 图像处理对象共 有 以下五种类型。 贴 装头吸 嘴有无 吸嘴 ID 基 准标识 符 坏 板标识 符 电子元 件 图像处理的内容 电子元件 测量元件位置相对于吸嘴中心的平移偏差(X,Y) 测量元件的倾 斜 (T) 基准标识符 测量基板偏差(X,Y) 单一基准 测量基板偏差+基板的倾 斜 (T) 二点式基准 测量基板偏差+基板的倾 斜 (T) 四点式基准 坏板…
5．资料库的制作与编辑
5-1
5 资料库的制作与编辑
图像处理的概要
制作图像数据的支持功能
各种资料库之间的相互关系
各种资料库的内容与制作/编辑的方法
5．资料库的制作与编辑
5-2
与图像处理相关的资料库
图像处理
图像处理的对象
图像处理对象共有以下五种类型。
贴装头吸嘴有无
吸嘴 ID
基准标识符
坏板标识符
电子元件
图像处理的内容
电子元件 测量元件位置相对于吸嘴中心的平移偏差(X,Y)
测量元件的倾斜(T)
基准标识符 测量基板偏差(X,Y) 单一基准
测量基板偏差+基板的倾斜(T) 二点式基准
测量基板偏差+基板的倾斜(T) 四点式基准
坏板标识符 判定有无
吸嘴ID 判定ANC内吸嘴的有无以及吸嘴ID的识别
1
贴装头吸嘴有无 判定贴装头上装载吸嘴的有无
【注释】 图像数据中 A N C 和 贴装头上的吸嘴在出厂时已经被事先登录。并且电子元件模型也已 经 被登录。
图像处理的条件
■ 元件的观察方法
由于本机使用反射照明，所以在摄像时，引脚等金属部位呈现白色，元件体（mold）等部位呈现黑色。
另外，呈现在显示器上的图像形状恰好与元件的实物封装左右相反。
BGA 晶体管
元件形状 显示器上的图像
1 吸嘴 ID 识别：在吸嘴的边缘上贴有该吸嘴特有的 ID 标签，通过该标签可以对吸嘴的种类进行自动识别。
5．资料库的制作与编辑
5-3
图像处理的法则
■ 图像处理模式

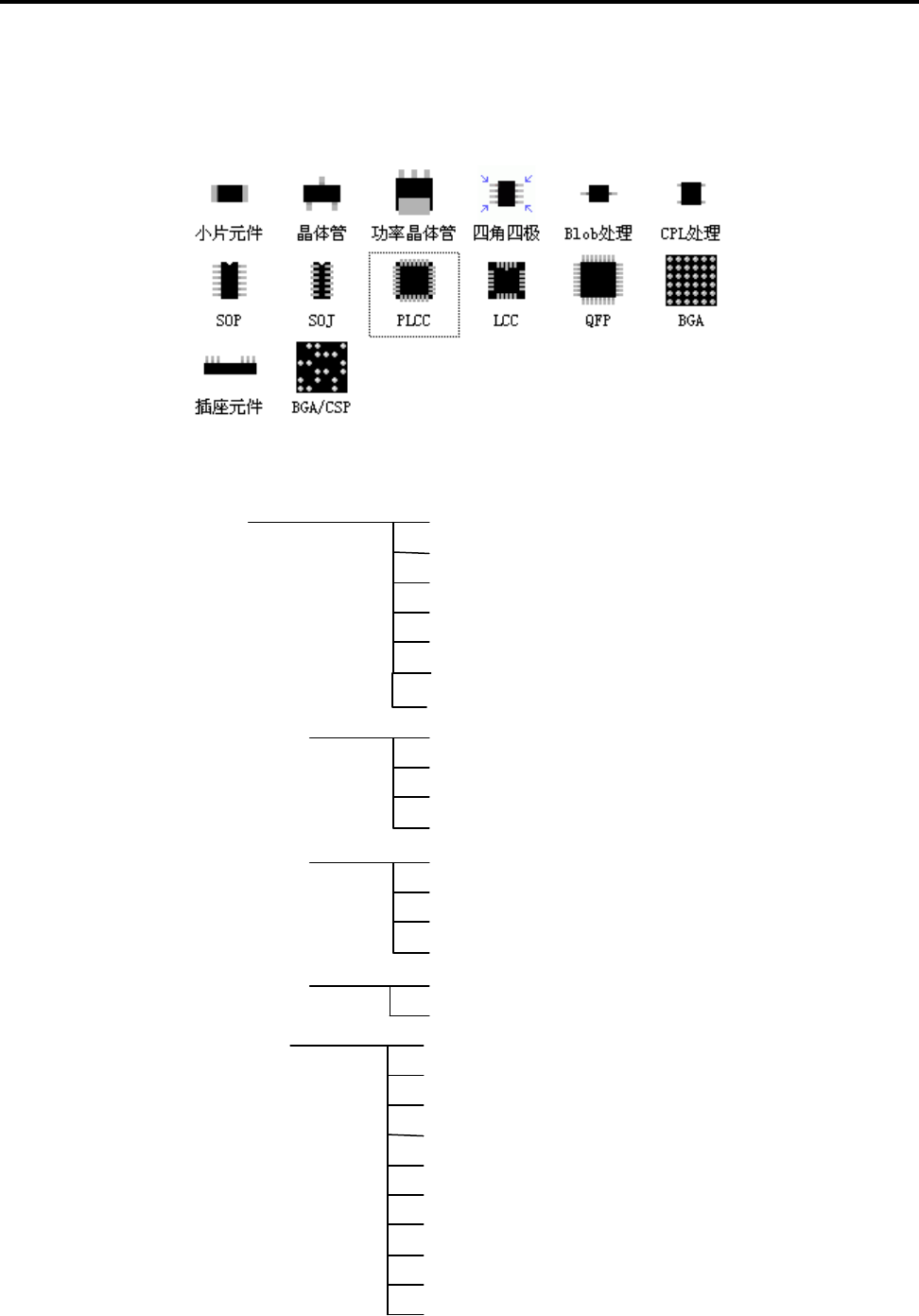

在图像处理中可以使用下图所示的各种处理模式。
其中又进一步细分为几种模式。
晶体管
[上]
[右]
[下]
[左]
四角四极识别
[X 基准]
[Y 基准]
Blob 处理
[1 个 Blob 左右基准]
[1 个 Blob 上下基准]
[2 个 Blob 左右基准]
[2 个 Blob 上下基准]
[3 个 Blob 左右基准]
[3 个 Blob 上下基准]
[4 个 Blob 对角基准]
[4 个 Blob 纵横基准]
[多个 Blob 左右基准]
[多个 Blob 上下基准]
功率晶体管
[上]
[右]
[下]
[左]
小片元件
[CPL]
[电解电容器]
[中心点法]
[整片元件处理]
[角部识别]
[中心点法（无恢复）]
[玻璃筒型]
