5．资料库的制作与编辑
5-56
Blob 处理
● 横向 Blob 尺寸/纵向 Blob 尺寸
尺寸大于“横向 Blob 尺寸”和“纵向 Blob 尺寸”的白块将被识别为电极。将电极尺寸的 1/4～
1/2 左右的数值输入到“横向 Blob 尺寸”和“纵向 Blob 尺寸”中，以保证余量。所有小于这一
尺寸的干扰点可以忽略。
●Blob 面积
尺寸大于“Blob 面积”的白块将被识别为电极。
如果未输入数值，将自动根据全体尺寸，在内部计算出适当的数值。
图像处理结果的显示
Blob Size 作为电极检出的白块尺寸。
按照检出面积的大小顺序，表示为［0］、［1］、［2］……。
Area 将白块作为电极进行检出的面积。
★单位 0.001mm²
Expect Sqr Size 根据在图像资料窗口中输入的外接线尺寸而制作的矩形对角线尺寸。
Actual Sqr Size 根据外接线尺寸而制作的矩形对角线尺寸的实际测量值。
CPL处理
1
通常情况下，请在「粗定位置变更」中输入 0。在此处输入数值后，就可改变粗定位窗口的大小和
位置。
通常情况下，请在「最小识别尺寸」中输入 0。在此处输入数值后，就可以对该尺寸以上的元件进
行识别。也就是说可以忽略尺寸小于识别尺寸的元件。
插座元件
■ 适用的元件类型
单边引脚的插座元件：单边引脚 2 根以上，引脚部反光。可以对应引脚排中间缺脚或者引脚排中
间有宽脚的元件。
双边引脚的插座元件：每边 2 根引脚以上（两边总共 4 根引脚以上），引脚部反光。可以对应引
脚排中间缺脚或者引脚排中间有宽脚的元件。但是在两边引脚不对称时，必须使用单边引脚类型
来处理。
【注释】 与两侧引脚呈交错状态的元件相对应。
1
CPL：Coarse Part Location（粗定位置）
5．资料库的制作与编辑
5-57

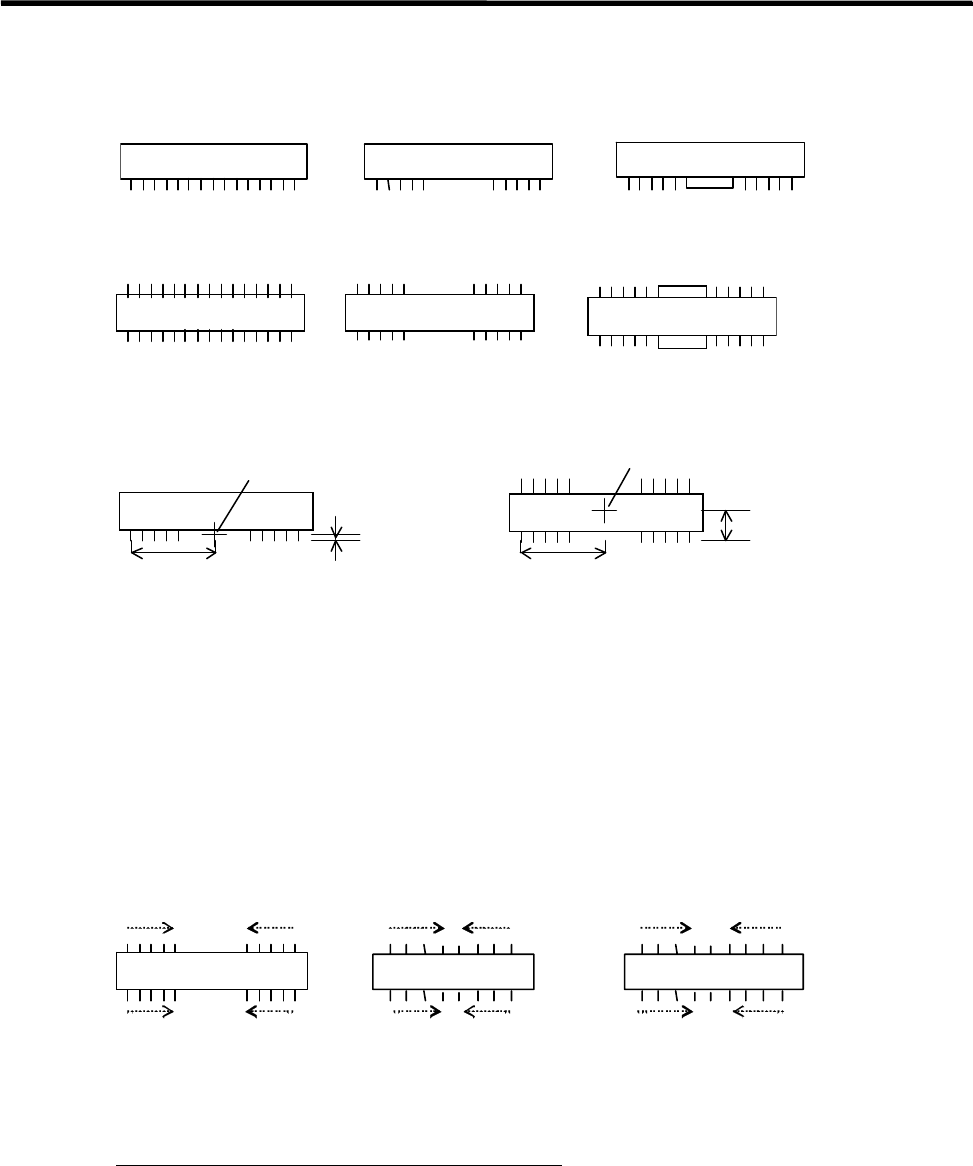

间宽 间 单边
中间宽脚
中间缺脚
双边引脚
■ 贴装点位置（元件处理结果的中心）。
贴装中心
引脚底面
/2.0
引脚端距离
/2.0
引脚端距离
/2.0
贴装
中心
引脚底面
/2.0
■ 数据项目
对需要特别注意的项目进行说明。
● 处理引脚数
处理引脚数不是实际的引脚数，是由两边至中间需要进行引脚弯曲检测的引脚数。
5 引脚 5 引脚
5引脚5引脚
4引脚 4引脚 4引脚 4引脚
4引脚 4引脚4引脚4引脚
处理引脚数=4 处理引脚数=4 处理引脚数=5
「处理引脚数」通常设定为 0。这时，不检查引脚的根数，但作为其代用功能，会对「引脚间距」
和「引脚两端区域」进行检查。
当引脚排中间缺脚或者中间有宽电极存在的情况下
，各脚的脚间距就不是等间隔。所以，在「处
理引脚数」中输入处理的引脚数时，由两边开始进行输入。注意在「处理引脚数」中一定不要输
入所有的引脚数。
5．资料库的制作与编辑
5-58

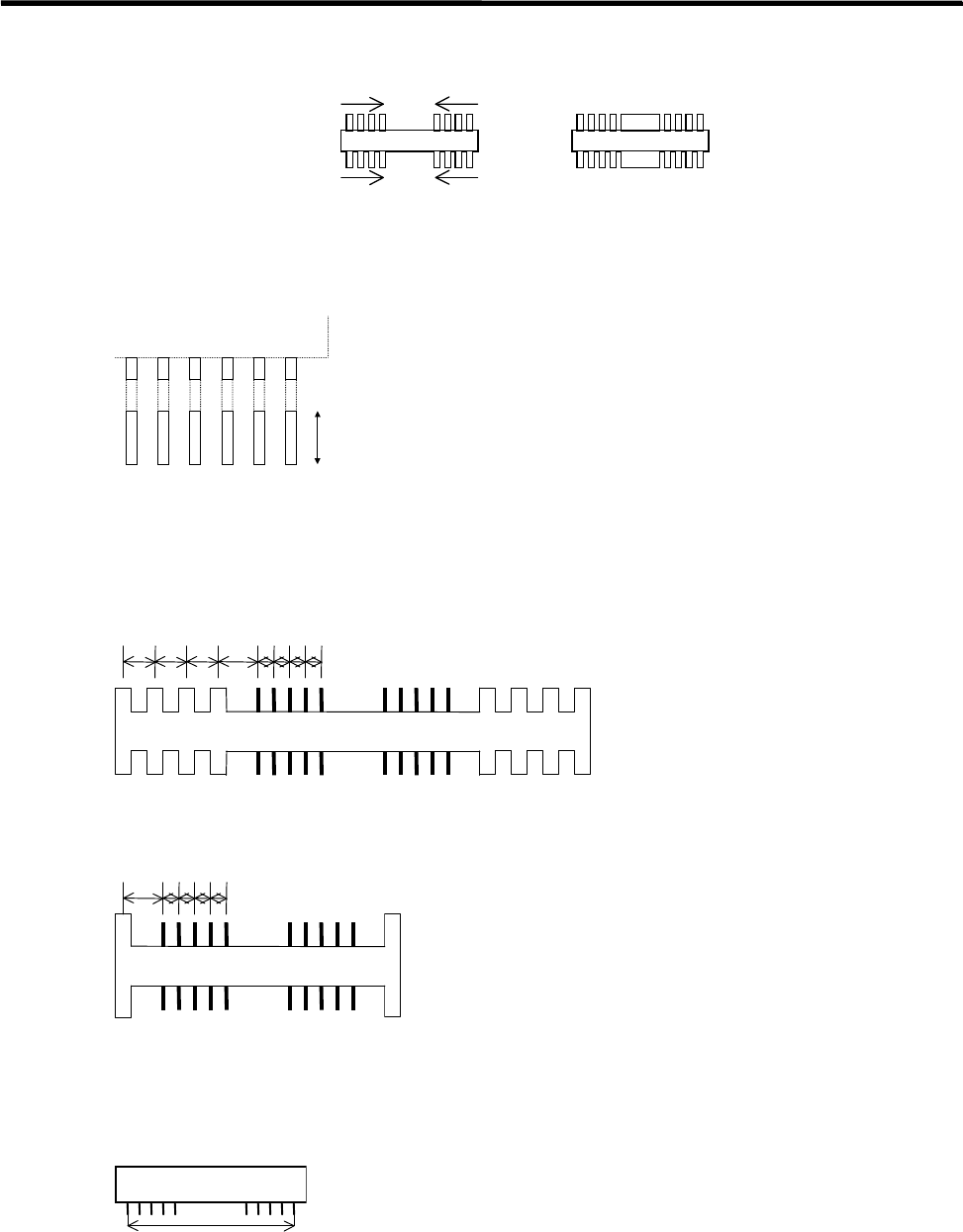

［例］如下图所示，「处理引脚数」中应输入 4。
● 引脚底面
在引脚的影像如下图所示的情况下，输入箭头所示的尺寸。
● 引脚两端垃圾消除数
当引脚两端出现非引脚时(模型等)，可能将其误认为引脚。在此设定可作为错误脚间距而忽略的
最大值，在脚间距正确时将不予忽略。
例) 引脚两端垃圾消除数=4
○○○○
×
×
×
×
脚间距不正确的引脚有 4 根，即忽略 4 根。
例) 引脚两端垃圾消除数=4
×
○○○○
虽然脚间距不正确的引脚有 1 根，由于在 4 根以下，所以只忽略 1 根。
● 两端引脚距离
两端引脚距离是指元件两端的引脚之间的距离。
引脚两端距离的计算方法
(引脚数-1) X 脚间距 = 两端引脚距离
但是，在有缺脚的情况下，上式不成立，该缺脚按实际情况计算。
该计算值与实测值的差在±(引脚弯曲许可值+(脚间距/3.0))的范围内时即可。
4根 4根
4根 4根
