9．生产
9-7
生产
进行实际的连续生产或者测试生产。
在进行生产之前，请按照本章中「生产前的确认和初始设定」的要求进行确认。
【操作】
① 点击程序数据区域的［生产］，将会显示出［生产］画面。
② 点击<打开>图标，将会显示出［程序的选择］画面。
在该画面中，对需要生产的程序进行选择。
在画面上部，选择的程序名称将会显示出来。
③ 点击主菜单的［立即生产］菜单。
将会自动进行生产所必要的准备处理。
在下列项目内，准备已经完毕的项目将会被勾选。
●原点复归
●吸嘴检查
●传送带自动调幅
●数据检查
④ 当所有的准备都已完成时， START
开关将会闪烁。
请按下 START 开关，开始进行生产。
【注释】 原点复归和吸嘴检查已经实施完毕，如果没有必要，可不再实施。
在按下
START 开关时，请不要将头或者手等身体的一部分探进贴片机内，否则可能会受到伤害。
另外还要对贴片机周围的人员是否有受伤的危险等情况进行确认。
①点击[生产]
②点击
<打开>
②显示出程序名称
③点击主菜单的
[立即生产]
③遵照显示的指示。
③准备已经完毕的项目
将会被勾选。
警告
9．生产
9-8
在按下 START 开关时，请不要在贴片机或者矩阵盘送料器内放置障碍物。否则可能会造成贴片机
或者矩阵盘送料器的损坏。

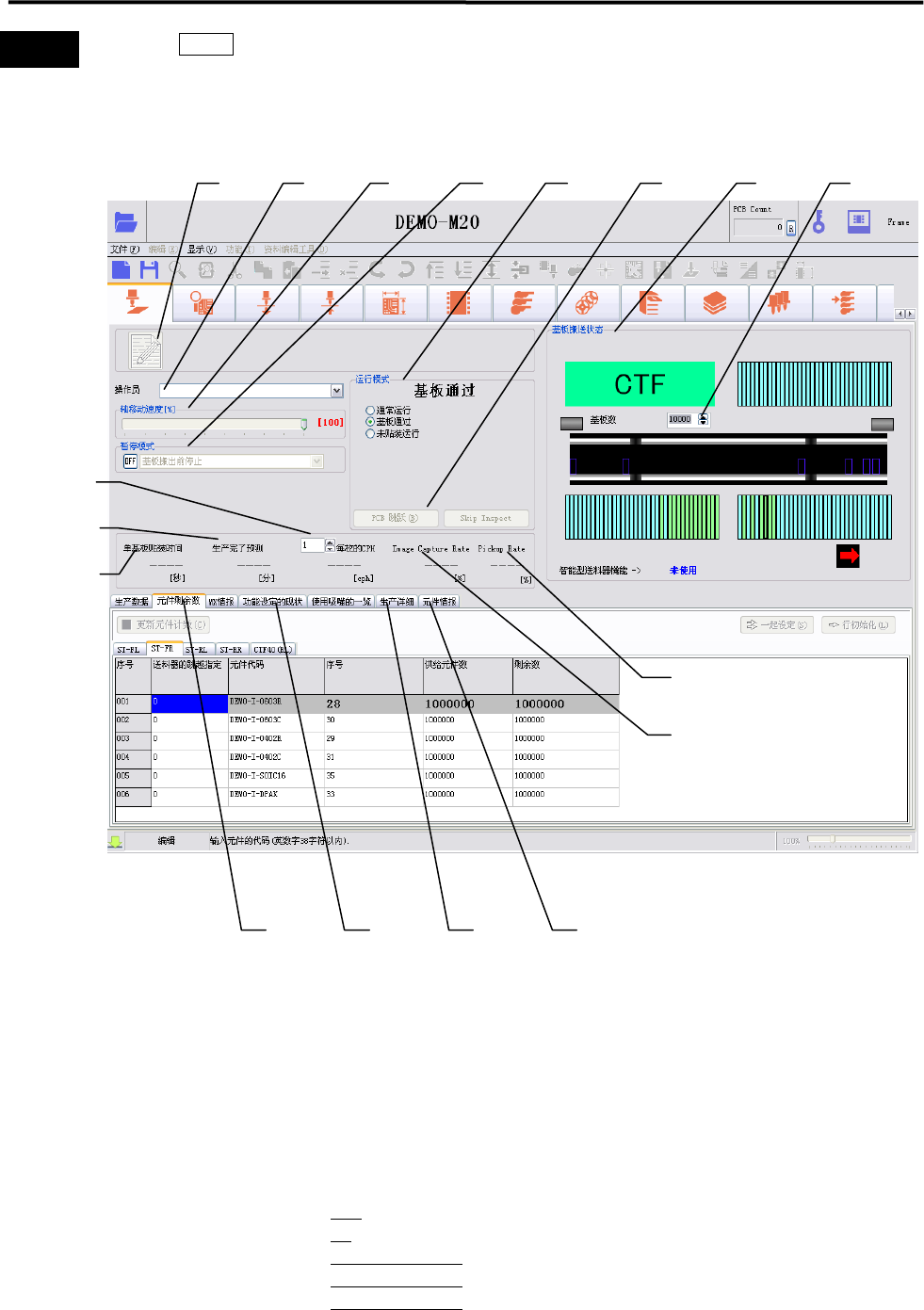

【项目】
1. 修正模式 在生产中进行程序编辑时加以使用。
请参照「生产中的编辑」一节。
2. 操作员 对操作员姓名进行选择。在此可以选择的操作员姓名只是在“管理>输入
操作员姓名”栏中事先登录的操作员姓名。操作员姓名没有登录也可以
进行生产。
3. 轴移动速度 可以设定相对于最高速度(100%)的比例，降低全轴的速度。
4. 暂停模式 是在每生产 1 张基板时暂时停止运行的功能。
OFF
进行通常的连续生产。
ON
从组合框中可以选择以下的暂停方法。
基板搬出前停止
在生产 1 张基板后，在基板未搬出状态下暂停。
基板搬出后停止
在生产 1 张基板后，在基板搬出之后暂停。
基板搬入前停止
在搬出后，不再搬入下一张基板，进行暂停。
注意
1 2 3 4 5 7 6 8
9
10
11
12
13
17 14 15 16
9．生产
9-9
5. 运行模式 通常运行 按照通常模式进行元件的吸取、图像处理以及贴装。
基板通过
可以不实施基板的夹紧及元件的贴装，只是使基板通过。
未贴装运行
在该模式虽然可以进行图像处理，但不能进行图像检查以
及修正结果的反映。另外由于不能够进行吸取判定，所以也不能进行再
吸取。
不检查送料器
如果选择该模式，将不会送出送料器，可以在送料器上
不装载元件的情况下进行测试运行。
不检查元件数
如果选择该模式，将不对元件数进行检查，因此也就不
会进行元件短缺预告。
不更换基板
如果选择该模式，将不对基板进行更换，程序将反复运行。
如果不选择该模式，在程序执行后，基板将被排出，这时如果有下一个
基板供给，则将基板搬入，执行程序。
不中止运行
如果选择该模式，将会与［基板数］的数字无关，不中止
运行、持续进行未贴装运行。
上述这 4 个勾选按钮，在未贴装运行中也可以进行变更。
6. PCB 跳跃 在生产中的暂停状态下，如果实行 PCB 跳跃，将会在该时刻中断生产，
排出基板（下一搬入基板以后的生产将作为通常生产）。
7. 基板搬送状态 图形显示出基板的搬送状态。另外对工序信号的输入输出状态也用图形
进行表示。在传送带按照［左－右］进行流动的情况下，左侧为前工序
信号，右侧为后工序信号。
【注释】 另外，在 1 驱动型传送带的情况下，可以用该图两侧的<箭头按钮>，使
传送带回转。
8. 基板数 可以对最初想要生产的基板数进行设定。如果生产开始后，将以［生产
完成的基板数/生产数］的形式进行表示。生产完成后的基板数会随着生
产的进行被累计计算。
9. 单基板生产时间 表示 1 枚基板生产所需要的时间。
10. 生产完了预测 表示到生产完了时的预计剩余时间。
11. 每枚的 CPH 显示出 1 个小时内指定基板枚数的贴装元件个数。
12. 图像成功率 表示元件图像处理的成功率。
13. 吸取成功率 表示元件吸取的成功率。
14. [功能设定现状]选项卡
显示出用户参数的设定状态。
如果点击<生产管理数据>按钮，将会显示出此时的生产管理数据。在点
击时的管理数据，不能在显示过程中进行变更。
15. [生产详细]选项卡 当需要在程序的中途进行生产时，可以在该选项卡中进行设定。
继续
在生产中途停止运行并取消时，贴片机会对贴装的结束行进行记忆。
当需要在该贴装结束后从下一行开始重新生产时，通过勾选此处，
可以重新开始生产。
