2．程序的制作和编辑 2-83 ■ 简易/详细显示的切换 在初始状态下，［使用元件/吸嘴一览］将呈简易显示。 ● 简易显示 按下<简易/详细>按钮 ， 就可以切换显示。 ● 详细显示 在详细显示中，下列 4 个项目将会被追加显示。 z ［下端吸取 ON］ z ［检出电极浮起］ z ［图像处理结果］ <简易/详细>按钮
2．程序的制作和编辑
2-82
④ 如果选择确认画面上的<是>，并关闭［使用元件/吸嘴一览］画面，变更的送料器数量就会反
映到吸取数据上。
● 当送料器数量增加时
变更后的吸取数据将会复制增加的部分。
数据将追加到吸取数据的最下边，吸取点序号也复制为原来的序号。
● 当送料器数量减少时
变更后的吸取数据将会消除减少的部分。
吸取数据按照从上往下的顺序消除。
【注释】 吸取点序号的变更及吸取数据的排序，可以通过最适化处理加以实行。
■ 排序功能
如果双击［使用元件/吸嘴一览］选项卡的各个项目，就会进行排序处理。
如果在相同项目上再一次双击，将会按照降序进行排序。
根据选择的项目，可以分别进行各自的排序。
反映到吸取数据
通过双击进行排序
2．程序的制作和编辑
2-83

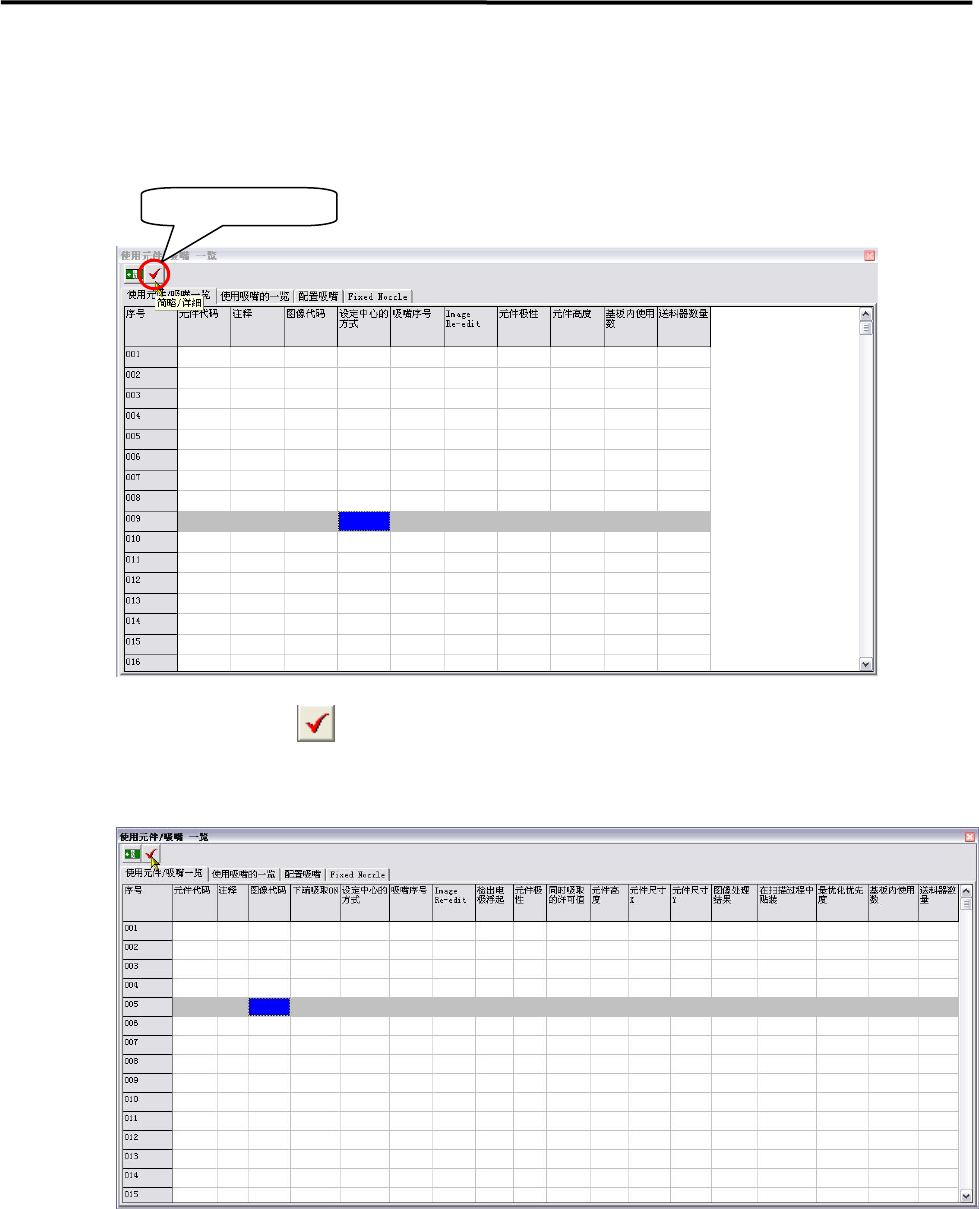

■ 简易/详细显示的切换
在初始状态下，［使用元件/吸嘴一览］将呈简易显示。
● 简易显示
按下<简易/详细>按钮 ，就可以切换显示。
● 详细显示
在详细显示中，下列 4 个项目将会被追加显示。
z ［下端吸取 ON］
z ［检出电极浮起］
z ［图像处理结果］
<简易/详细>按钮
2．程序的制作和编辑
2-84
生产速度的模拟
通过生产速度的模拟，可以对制作的程序数据的生产速度和时间进行测定。
基本操作流程
程序数据的读取
点击开始按钮
生产速度的显示
程序数据的读取
① 点击“主菜单>功能>生产速度模拟>打开”项目。
②
从显示出的列表中点击模拟的文件名称。
③
点击<OK>按钮。
点击开始按钮
点击［生产速度模拟］窗口的<开始>按钮。
马上就开始模拟操作。模拟的进行状况将在窗口下部显示出来。
中途想要中止时，可以点击<取消>按钮。
生产速度的显示
模拟结果将在窗口中央以 ms 为单位显示出来。
如果想要对详细结果进行调查时，请点击<详细结果>按钮。将显示出以下情报。
贴装头情报
每个贴装头在前部位置的吸取次数、在后部位置的吸取次数、矩阵盘送料器的吸取
次数、贴装次数、图像处理次数、吸嘴交换次数等情报
时间情报
基板搬送、吸取、贴装、标识符、吸嘴交换、生产速度、XY 轴移动、吸取 T 等待、吸
取矩阵盘等待、吸取送料器等待、贴装 T 等待、贴装图像处理等待等时间情报
警告
在警告信息被显示出来的情况下，可以在此将其打开，进行具体内容的确认。
