4．CAD 变换
4-12
数据记录(行)的配置
元件名称 16字节(文字) 半角文字16文字以内
X坐标 8字节(文字) ±XXX.XXX[mm]/[inch]
Y坐标 8字节(文字) ±XXX.XXX[mm]/[inch]
T坐标 8字节(文字) ±XXX.XXX[mm]/[inch]
注释行 16字节(文字) 半角文字16文字以内
预备 6字节(文字) 空白x6文字
控制代码 2字节(文字) (0DOA)h
CAD 数据样本
元件名称 X Y T 注释 预备
· · · · + · ··· 1 ···· + ···· 2 · · · · + · · ·· 3 · ·· · + ··· · 4 ···· + ···· 5 ···· + ··· 6 ··· +
02CZ -43.2 44 40.868 270.000ZD1 ↓
1SS322 -62.2 94 23.851 270.000D ↓
1SS322 -62.2 94 28.296 270.000D ↓
1SS322 -62.2 94 32.741 270.000D ↓
1SS322 -62.2 94 37.186 270.000D ↓
1SS322 -49.5 94 28.931 270.000D ↓
2SC4116 -32.8 68 53.251 0.000TR1 ↓
2SC4116 -36.2 59 34.646 270.000TR2 ↓
5．资料库的制作与编辑
5-1
5 资料库的制作与编辑
图像处理的概要
制作图像数据的支持功能
各种资料库之间的相互关系
各种资料库的内容与制作/编辑的方法
5．资料库的制作与编辑
5-2
与图像处理相关的资料库
图像处理

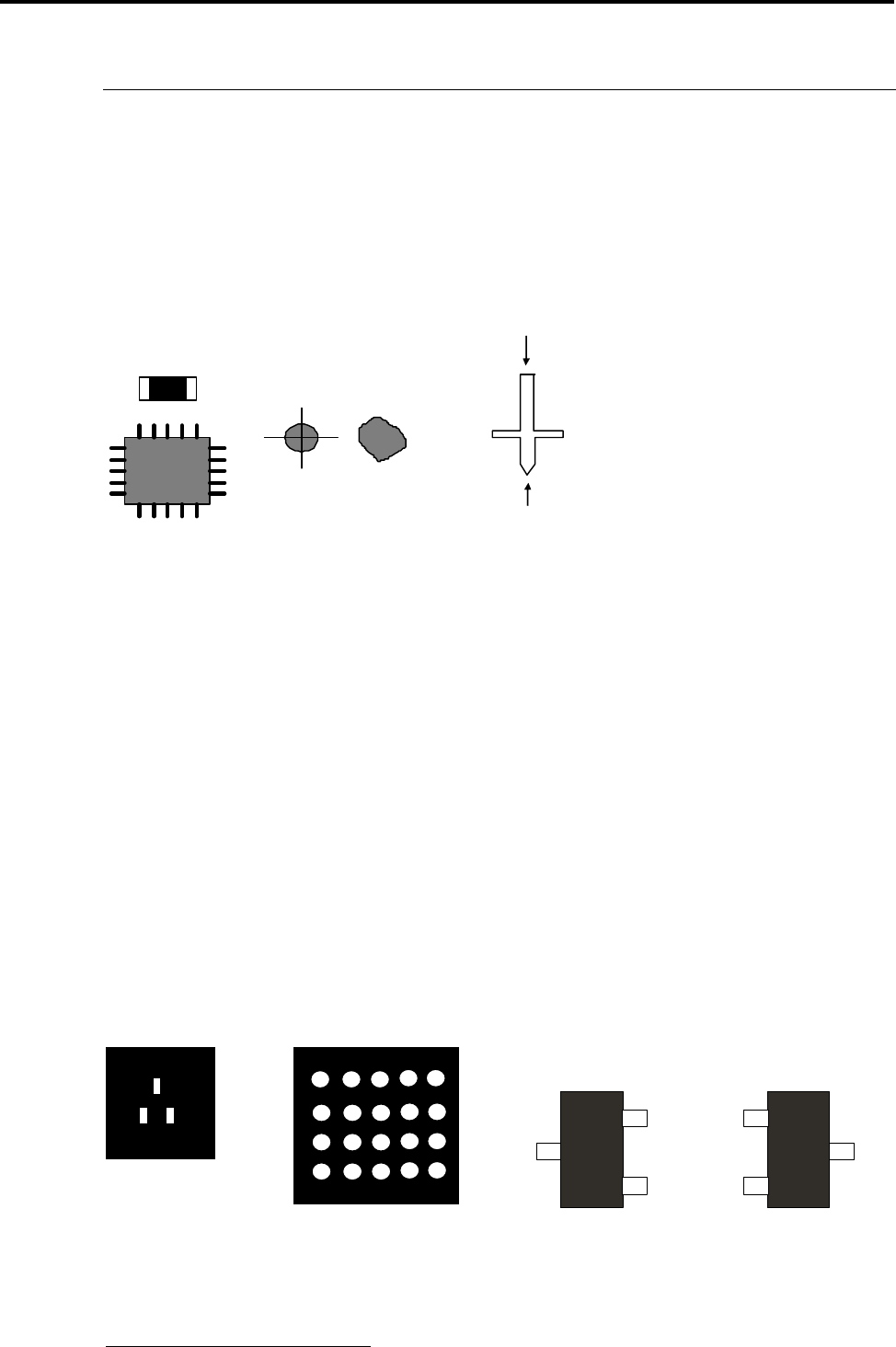

图像处理的对象
图像处理对象共有以下五种类型。
贴装头吸嘴有无
吸嘴 ID
基准标识符
坏板标识符
电子元件
图像处理的内容
电子元件 测量元件位置相对于吸嘴中心的平移偏差(X,Y)
测量元件的倾斜(T)
基准标识符 测量基板偏差(X,Y) 单一基准
测量基板偏差+基板的倾斜(T) 二点式基准
测量基板偏差+基板的倾斜(T) 四点式基准
坏板标识符 判定有无
吸嘴ID 判定ANC内吸嘴的有无以及吸嘴ID的识别
1
贴装头吸嘴有无 判定贴装头上装载吸嘴的有无
【注释】 图像数据中 A N C 和 贴装头上的吸嘴在出厂时已经被事先登录。并且电子元件模型也已 经 被登录。
图像处理的条件
■ 元件的观察方法
由于本机使用反射照明，所以在摄像时，引脚等金属部位呈现白色，元件体（mold）等部位呈现黑色。
另外，呈现在显示器上的图像形状恰好与元件的实物封装左右相反。
BGA 晶体管
元件形状 显示器上的图像
1 吸嘴 ID 识别：在吸嘴的边缘上贴有该吸嘴特有的 ID 标签，通过该标签可以对吸嘴的种类进行自动识别。
