2．程序的制作和编辑 2-68 程序编辑工具 组编辑 【菜单】 程序编辑>程序编辑工具＞组编辑 将贴装步骤分成特定的组，进行统一编辑。可以在每个组合基板的编辑中利用。 例如将循环的数据进行循环体展开时，将固有的坏板标识符分配到各个 组合基板中，通过坏板标 识符进行分组，就可以对某一组合基板的 X 坐标进行偏差处理。 ■ 组的条件 对编辑对象的组进行指定。 【项目】 元件代号、参考标识、图像代号、基准标识符的组号、坏板标识符的组号、…
2．程序的制作和编辑
2-67
■ 优先吸取点的设定步骤
①
点击［优先吸取点］按钮，打开优先吸取点编辑画面。
②
在想要进行优先吸取点设定的贴装步骤中，右击［优先吸取点］项。
③
打开［优先吸取点］窗口，吸取数据中存在的同一元件代号的吸取点序号将全部显示出来，
从中选择想要优先设定的吸取点序号。
④
对同一吸取循环内的其他元件，也进行［优先吸取点］设定。
【注释】 请对同一吸取循环内的所有元件进行［优先吸取点］的设定。同一吸取循环内即使有一个没有设
定优先吸取点的元件存在时，其吸取循环的优先吸取点设定就会无效。在送料器架中如果只有一
个元件进行设定时，请对其吸取点序号进行设定。
【注释】 ［优先吸取点］的设定，只有在吸取种类为 ST-F 及 ST-R 的元件时才有效。
击[ 优 ]
钮
击[ 优 ]
钮
选择优 设
对环 进设
基板夹具
如果实施该机能，可以对基板进行夹紧/非夹紧的处理。
当基板处于非夹紧状态时变为<Clamp>按钮，当基板处于夹紧状态时则变为<Unclamp>按钮。
2．程序的制作和编辑
2-68
程序编辑工具
组编辑
【菜单】 程序编辑>程序编辑工具＞组编辑
将贴装步骤分成特定的组，进行统一编辑。可以在每个组合基板的编辑中利用。
例如将循环的数据进行循环体展开时，将固有的坏板标识符分配到各个组合基板中，通过坏板标
识符进行分组，就可以对某一组合基板的 X 坐标进行偏差处理。
■ 组的条件
对编辑对象的组进行指定。
【项目】
元件代号、参考标识、图像代号、基准标识符的组号、坏板标识符的组号、贴装头序号：
如果想要将组合框的项目追加到组中时，首先选择项目，然后点击<→>
按钮。在右侧的列表中就会将项目追加进去成为组的对象。可以追加复
数个项目。如果想要将项目从组中取消时，可以选择列表内的项目，然
后点击<←>按钮。
T 坐标 如果想要将特定的 T 坐标追加到组中时，可以在 T 坐标组合框中选择
“0.00”、“90.00”、“180.00”、“-90.00”中的某一项，然后在
右侧的（+/-）编辑框中指定范围。例如组合框为“90.00”、 编辑框
为“5.00”的情况下，85.00 ～ 95.00 就成为组的有效范围。在 T 坐
标组合框中不能进行复数追加。
【注释】 列表为空白的情况下，组合框的全部项目将无条件变为组的对象。
2．程序的制作和编辑
2-69
● 范围指定
开始行 通常情况下，对象程序的开始行已经被输入进去。通过行序号的输入，
含有指定行之后的行将成为组的对象。
结束行 通常情况下，对象程序的结束行已经被输入进去。通过行序号的输入，
含有指定行之前的行将成为组的对象。
【注释】 组合框和范围指定的项目为 AND 条件。例如，将元件代号组合框中的"0603C"追加到列表中，同
时将基准标识符组号的组合框中的"1"也追加到列表的情况下，只有元件代号为"0603C"而且基
准标识符组号为"1"的步骤行才成为组的对象。
● ［功能］栏的指定
以贴装行、DP 行为对象 ［贴装＆标识符］数据功能栏的“下一步骤连续吸取”、“连续吸取结
束”、“单个吸取”、“无效行”、“分配”将成为组的对象。通常状
态下该选项被勾选。
以基准标识符行为对象 ［贴装＆标识符］数据功能栏的“基准标识符处理”将成为组的对象。
通常状态下不选择该选项。
以坏板标识符行为对象 ［贴装＆标识符］数据功能栏的“正逻辑坏板标识符处理”、“负逻辑
坏板标识符处理”将成为组的对象。通常状态下不选择该选项。
以循环的偏差值行为对象 ［贴装＆标识符］ 数据功能栏的“循环的偏差值”数据行将成为组的对
象。
【注释】 功能的指定为 OR 条件。例如，在"以贴装行、DP 行为对象"和"以基准标识符行为对象"的选项
被勾选的情况下，贴装行和基准标识符处理行将成为组的对象。

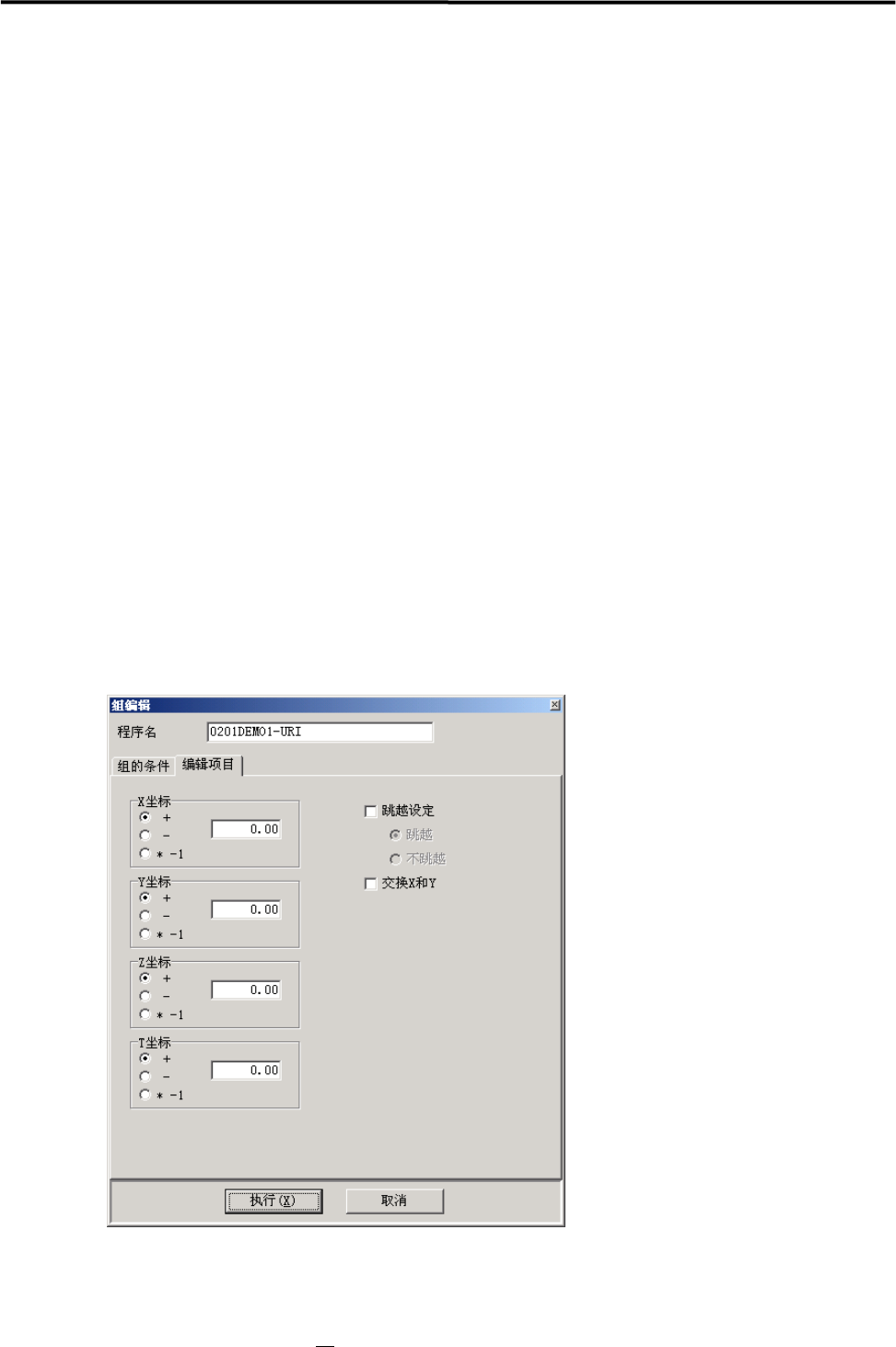

■ 编辑项目
对编辑内容进行决定。
【项目】
X、Y、Z、T 坐标 想要将组对象的 X/Y/Z/T 坐标进行偏差设定时，可以输入偏差值。
增加的情况下选择"＋"。
减少的情况下选择"－"。
将
符号反转的情况下选择"*-1"。
