14．智能型送料器功能
14-22
印刷用元件文件的制作
这是将登录在数据库上元件条形码的印刷文件制作成任意内容（元件名、元件数）的功能。
在制作元件代码和元件条形码的链接情报时，当使用贴片机的元件资料库中保存的已存元件代码
等情况下，会使用到该功能。
■ 元件条形码印刷文件的制作
【步骤】
① 选择任务栏>文件>「印刷用元件文件的制作」项目。
② 打开「印刷用元件文件的制作」画面，通过「元件资料库路径」，显示出指定文件夹内所保
存的元件代码。
→在贴片机上打开此画面时，（默认设定状态下）将会显示出贴片机的元件资料库中保存的
元件代码。在 PC 上打开该画面时，可参照指定的路径，显示出其结果。不管在哪种情况下，
通过变更「元件资料库的路径」，都可以对参照文件夹进行任意设定。
→默认设定为“ D:\MtSystem\Mmi\Dat\Lib_Dat\ ”。
①点击浏览按钮
②任意指定参照的文件夹
③ 用鼠标选择想要制作条形码印刷文件的元件。如果按下左键加以拖动，还可以对多个记录进
行一起选择。在选择后请点击「印刷文件」按钮。
④ 会显示出保存的场所和文件名输入的对话框，请任意设定之后，点击「保存」按钮。
→默认的候补文件名为“compLib.prb”。
⑤ 如果印刷文件的保存成功，将显示出成功的信息，请点击「OK」按钮。
⑥ 关闭「印刷用元件文件的制作」画面。
【参考】 ·在想要对不存在的元件代码进行追加时，请通过键盘在「想要追加的元件条形码」中输入
元件代码名称，然后点击「追加」按钮。
·有关指令条形码的印刷，请参照「条形码印刷」一项。
【注释】 条形码印刷可以使用的文字如下所示。除这些文字以外，其它文字无法印刷。
英文（仅大写字母）、数字、空格、-（减号）、$、/、+、%、.(点号)
注：任何一个文字都要求是半角。
14．智能型送料器功能
14-23
机器一览
将一览显示出与服务器相连接的贴片机的 IP 地址。
在服务器 PC 与贴片机进行 LAN 连接的环境中，即使贴片机远离 PC 加以配置时，也可以对客户端
（贴片机）的状态进行确认。
■ 机器一览显示
【步骤】

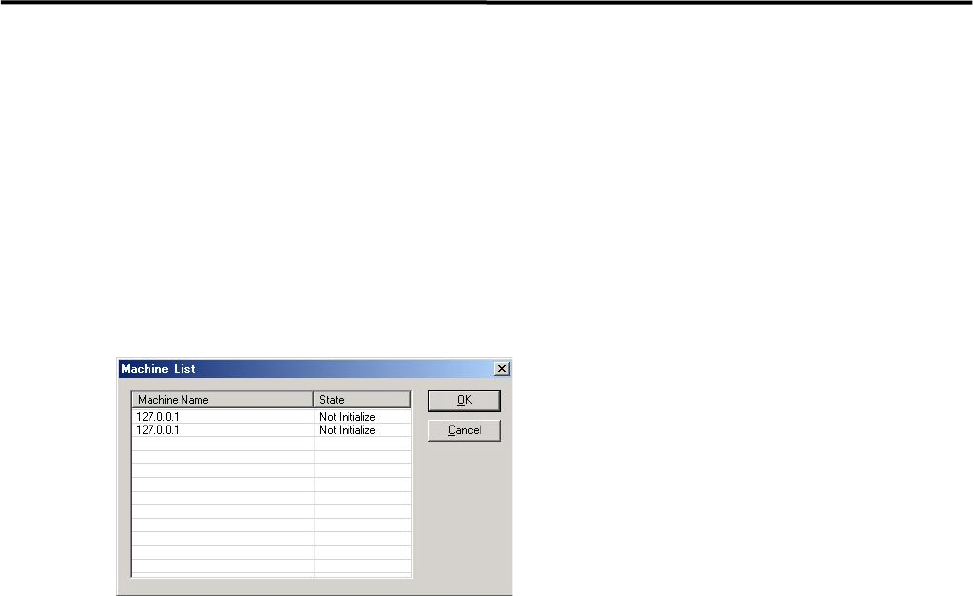

① 点击任务栏>选项>「机器一览」，打开机器一览画面。
【注释】 在贴片机（客户端）上启动条形码输入软件（InputBar）时，将会显示出如上图所示的 2 个相
同的 IP 地址，在条形码输入软件上的显示为「初始化」或者「---」。
② 对机器名（IP 地址）和状态进行确认。
状态显示如下所示。
初始化
设置
生产
修正模式
设置错误
生产错误
修正模式错误
非常停止
系统错误
正在关闭
14．智能型送料器功能
14-24
条形码的印刷
下面，对送料器 ID 条形码、元件条形码等的印刷步骤进行说明。
此外，为了对条形码进行印刷，需要事先制作出条形码印刷文件，并在与打印机连接的 PC 上安装
条形码印刷程序「BarCodePrint.exe」。
■ 条形码的印刷
【步骤】

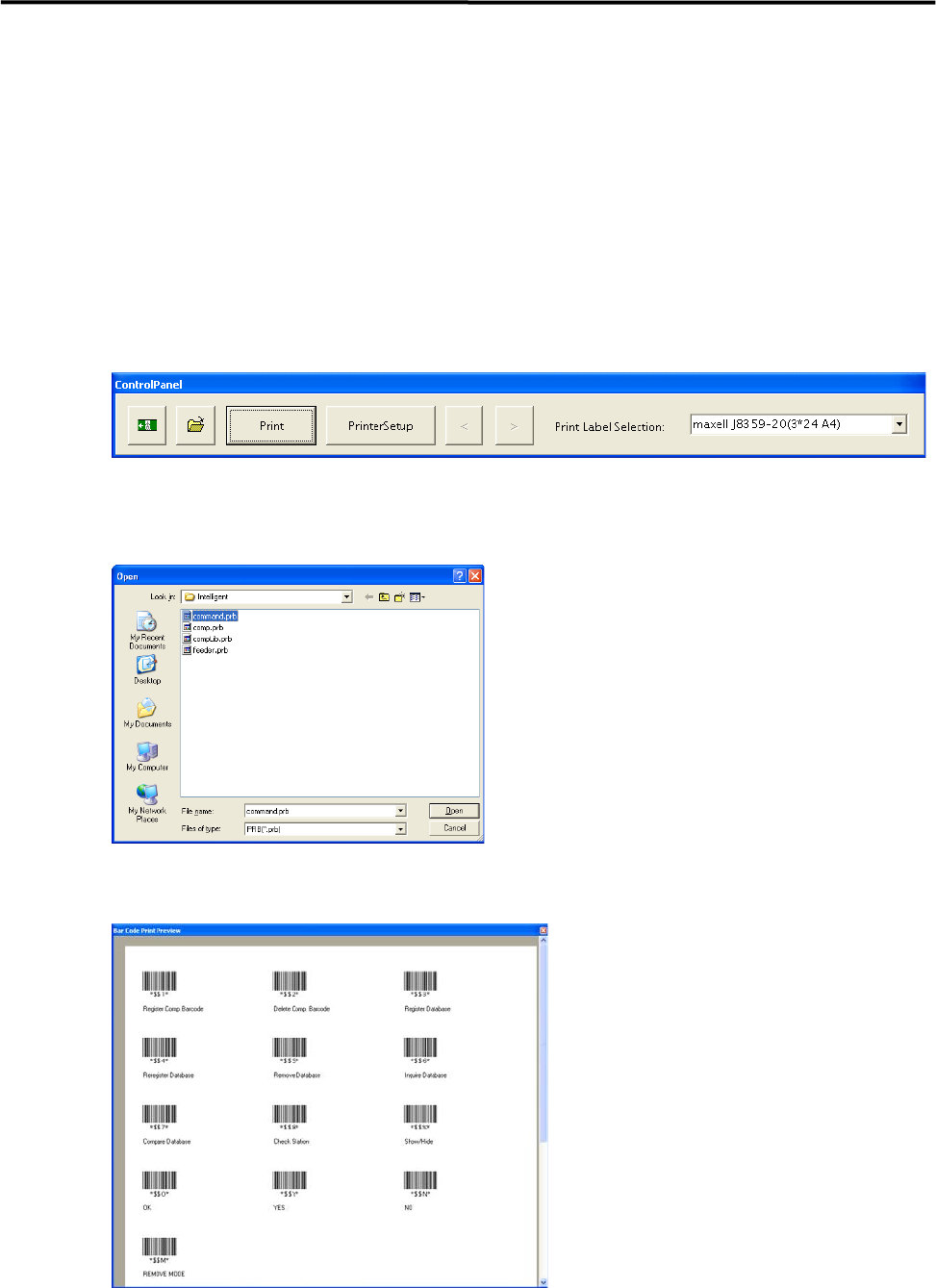

① 起动条形码印刷程序「BarCodePrint.exe」。
→与通常的 Windows 应用程序同样，在“开始>程序>Intelligent Tool>条形码的印刷”
中加以选择。
② 点击主菜单的「打开文件」图标，开启「打开文件」的对话框。
③ 选择已经制作完毕的条形码印刷文件，然后点击「打开」按钮。
④ 将显示出条形码印刷预览画面，请对条形码名等内容进行确认。
⑤ 在内容确认之后，请点击「印刷」按钮，开始印刷条形码。
【注释】 在条形码印刷时，请使用市场上销售的标签（maxell J8359-20(3×24 A4)）。
