生产程序手动切换
在生产自动切换过程中，如果发生以下错误情况时，可以通过操作人员进行手动切换。
A) 基板代码无法识别时
B) 识别出基板代码的生产程序不存在
C) 继承的生产程序不存在
在发生上述 A)
､
B)
､
C)中的错误情况时，将会自动显示出程序选择画面。操作人员可以根据该画
面在下列 3 项操作中进行选择。
①点击生产程序，通过［选择］按钮选择生产程序。
②点击<Continue>按钮，使当前状态的生产程序继续进行。
③点击<×>或者<关闭>按钮关闭生产画面。当存在基板代码确认时，会在生产重新开始时再次
进行基板代码的识别。
通过①～③的操作，自动解除 Recovery 状态，然后通过
START 开关，重新开始生产。
【注释】 生产程序切换时出现的错误，通过
RECOVERY 无法解除。请通过①～③的操作解除错误。
机器间数据继承的时间
上工序机器在机器开始搬出基板的时刻向下一工序输出继承情报。下工序机器在该基板搬入结束
的时刻输入继承情报。另外，搬入结束，在带有缓冲阻块的机器中，是指基板到达缓冲传感器的
时刻；在不带缓冲阻块的机器中，是指基板被主夹具夹住的时刻。

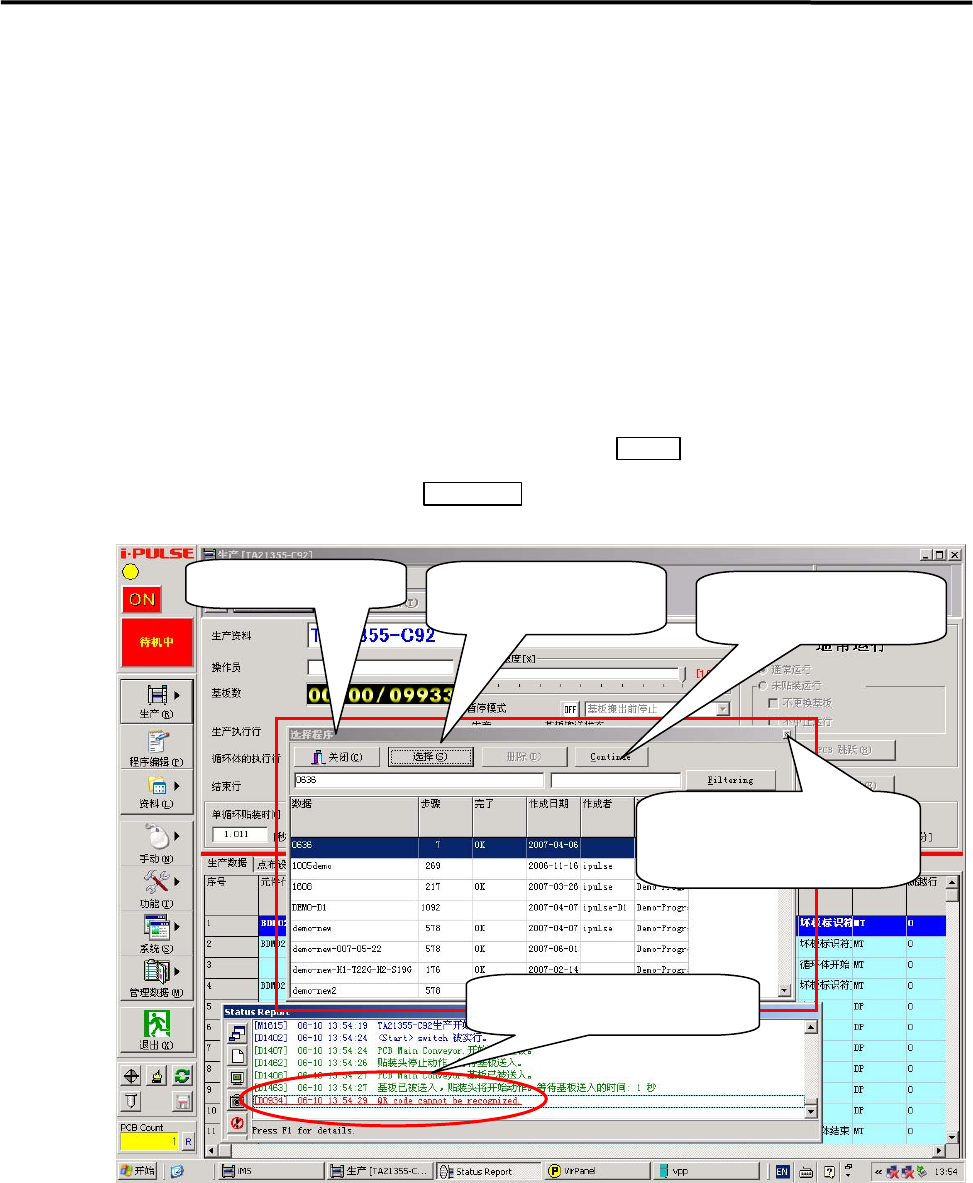

生产程序的选择画面
生产程序的选择确定
按钮
当前状态生产程序的继
续按钮
基板代码确认发生错误
在关闭生产程序选择画面
时，将从再次进行基板代码
确认开始实施
11．参数的设定
11-24
追踪功能（选购品）
【菜单】 系统>用户参数>基板代码确认
通过该功能，可以制作贴装基板的贴装履历情报。贴装履历情报按照每个基板的固有 ID(以下称为
“基板 ID”)。除基板 ID 之外，在贴装履历情报中还提供有贴装日期、贴装的元件、元件批量 No、
贴装的机器序列号、贴装的送料器类型、贴装的送料器 ID、贴装的吸嘴 ID、贴装的贴装头序号等。
如果存在贴装履历情报，在出现不良基板的情况下，可以对造成不良原因的元件和使用同批量元
件的基板进行调查。
使用前的准备
■ 基板 ID
A) 按照贴装的每个基板确定出固有的基板 ID，需要事先将条形码打印在基板上。
基板 ID 可以利用打印在基板上的条形码（QR 代码、数据矩阵）。(需要代码确认选购品)
在“用户参数>基板代码确认”中，如果勾选「基板 ID 的自动编排有效」的选项，将会代
替基板条形码，只制作出基板 ID。另外，在基板上印有条形码的情况下，即使条形码的基
板 ID 不是专一时，也会制作出专一的基板 ID。
B) 自动编排的规则
“程序（或者基板条形码）”+“日期时间”+“排列序号”(从接通电源开始进行生产的序号)
例：程序名称为“ABC_TEST”、生产开始时间为“2007/09/21 15:10”、从接通电源开
始的第 1000 枚基板的情况下，
ABC_TEST092115101000
■ 批量 No.
智能型送料器用数据库的元件登录到条形码上时，请将批量 No 也加以登录。批量 No.可以从粘
贴在元件卷盘上的条形码中加以抽出并登录。如果在条形码中没有批量 No.情报时，请打印出
带有批量 No.的条形码，然后粘贴在元件卷盘上。
11．参数的设定
11-25
贴装履历情报文件
【注释】 贴装履历情报文件存放在‘脱线软件 iOSII’设定的「履历数据保存位置」中。为了便于管理，
按照日期分为各个文件夹。
基板 ID
20070921
·ABC_TEST092115101000.csv
·ABC_TEST092115101001.csv
·ABC_TEST092115101002.csv
·ABC_TEST092115101003.csv
·ABC_TEST092115101004.csv
·ABC_TEST092115101005.csv
20070922
贴装履历情报文件名保存在基板 ID.csv 中。
文件内容：
基板 ID、日期、元件代码、批量号、机器序列号、送料器 ID、送料器序号、吸嘴 ID、贴装头序号
【例】 ABC_TEST092115101000,2007/09/21 15:10:05,ERJ2GE0R00,A00243,A99999,61,522,32,201
ABC_TEST092115101000,2007/09/21 15:10:05,ERJ2GE0R00,A00243,A99999,61,522,32,202
ABC_TEST092115101000,2007/09/21 15:10:05,ERJ2GE0R00,A00243,A99999,61,522,32,203
ABC_TEST092115101000,2007/09/21 15:10:05,ERJ2GE0R00,A00243,A99999,61,522,32,204
