5．资料库的制作与编辑 5-100 ⑧ 将矩阵盘反向设置，请再次进行图像测试，以确认是否能够检出 NG。 对该图像测试结果的［STATUS］是否显示为“NG”进行确认。 另外，如果检测区域的全体都进入矩阵盘的黑色部分，则为 OK。 如果检测区域的全体偏出矩阵盘的黑色部分时，请从上述③的步骤开始，重新进行检测。 ⑨ 请记录图像测试结果的［Measure］值。（例如：Measure＝0） 在上述⑦步骤中记录的上次 ［Measure］ 值与此…
5．资料库的制作与编辑
5-99
④ 双击矩阵盘资料编辑画面中［基准角认识图像编码］的空白栏。
⑤
将会显示出下列的图像编码画面。
⑥
●该图像编码的制作方法，与坏板标识符的图像编码相同。
（是坏板标识符的应用。）
●请选择数据种。如果矩阵盘为黑色，则选择［白色查出］。
●请输入图像编码名称。
●使用的相机，可以选择检测相机 1 或检测相机 2。（默认值为检测相机 1）
●请在能够看见矩阵盘的标记部（角部的斜面部）白色的场所，制作检测区域。
（通过上述③的检测作业）
●［检测区域的横幅］和［检测区域的纵幅］，通常输入 0.5～1.0mm。
●［基准明度］为明暗的界限值。通常输入 127。
●请调节增幅度/起始值以及照明值，使矩阵盘变为黑色，背景的送料盘变为白色。
（在矩阵盘为黑色的情况下）
⑦
请实施图像测试，并确认图像测试结果的［STATUS］是否显示为“OK”。
然后，记录该图像测试结果的［Measure］值。（例如：Measure＝255）
选择数据种，
如果矩阵盘为黑色，
则选择[白色查出]。
输入画像编码名称
通常输入：0.5～1.0mm
通常输入：127
在能够看见矩阵盘的
标记部（角度的斜面
部）白色的场所，制
作
检测区域
记录图像测试结果
的［Measure］值
确认图像测试结果的
[STATUS]显示为 OK。
可选择检测相机 1
或检测相机 2
5．资料库的制作与编辑
5-100

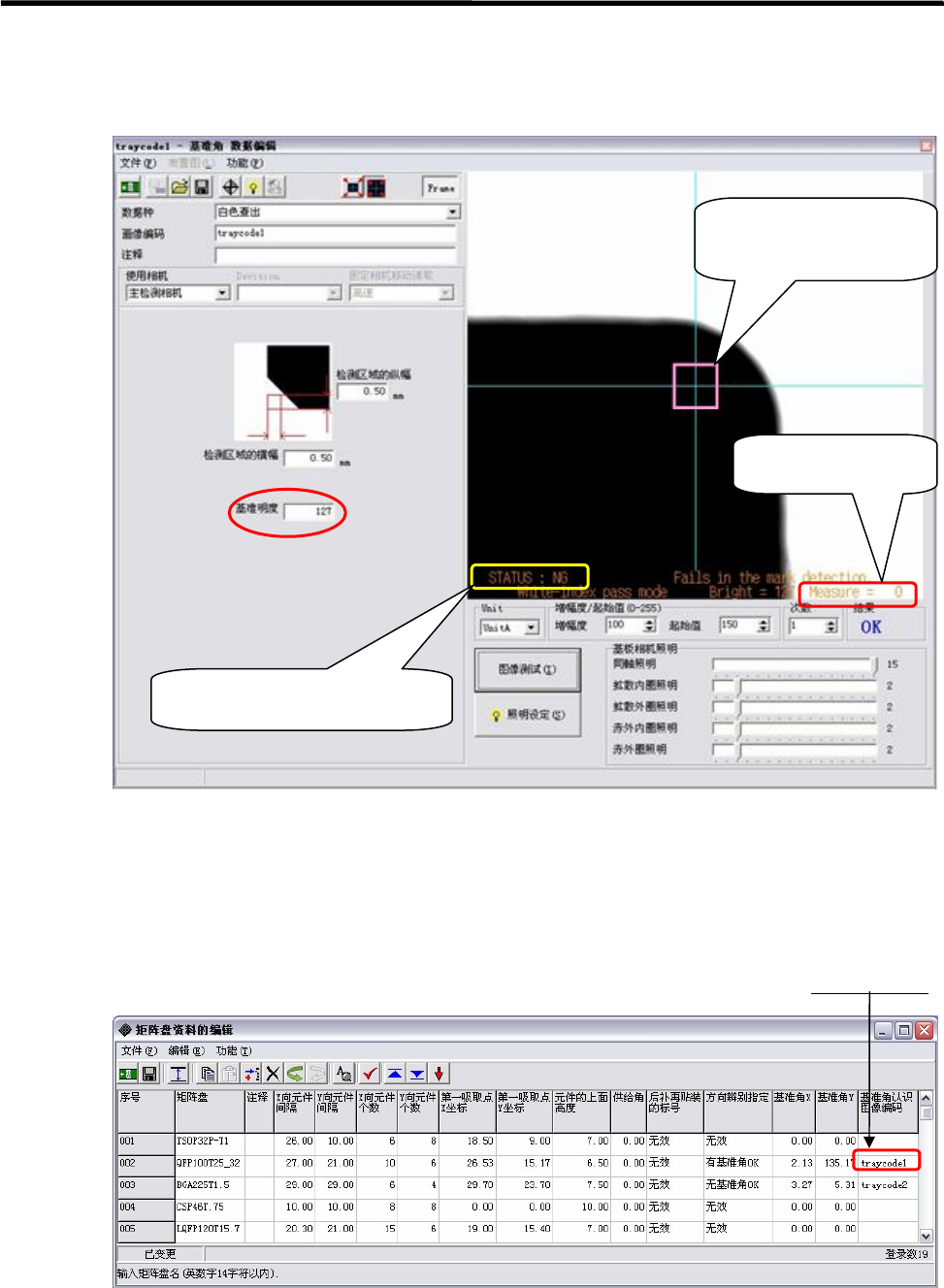

⑧ 将矩阵盘反向设置，请再次进行图像测试，以确认是否能够检出 NG。
对该图像测试结果的［STATUS］是否显示为“NG”进行确认。
另外，如果检测区域的全体都进入矩阵盘的黑色部分，则为 OK。
如果检测区域的全体偏出矩阵盘的黑色部分时，请从上述③的步骤开始，重新进行检测。
⑨
请记录图像测试结果的［Measure］值。（例如：Measure＝0）
在上述⑦步骤中记录的上次［Measure］值与此次［Measure］值的中间数值，如果与［基准
明度］的数值大体一致时，则为 OK。
中间数值＝（上次的［Measure］值＋此次的［Measure］值）÷2
（例如：中间数值＝（255＋0）÷2＝127）
如果差异较大时，请输入中间数值，进行修正。
⑩
保存图像编码，并关闭画面。
在矩阵盘资料编辑画面的［基准角认识图像编码］栏内，选择输入制作完成的图像编码名称。
记录图像测试结果
的［Measure］值
确认图像测试结果的
[STATUS]显示为 NG。
检测区域的全体都进入
矩阵盘的黑色部分，
则为 OK。
5．资料库的制作与编辑
5-101
运用
可以在下列各种情况下，对各矩阵盘的方向进行辨别。
生产开始后，在各矩阵盘的使用初期进行辨别。（在各矩阵盘的元件吸取之前进行辨别。）
当一次辨别之后，直到取消生产为止，都会进行记忆。
通过元件短缺相链接的矩阵盘，也会在链接时加以辨别。
在生产中，如果由于元件补充等原因打开了矩阵盘送料器的罩盖时，记忆将会被清除，
因此需要重新进行各矩阵盘的辨别。
【操作】
①
如果在生产中发生矩阵盘方向辨别 NG、造成错误停止时，首先，请将报警音停止，
然后从错误状态复原。
另外，发生错误的矩阵盘（送料盘）将被从储料器中拉出。
②
在生产画面中会出现［修正模式］，在［指定坐标移动］实行 OK 的状态下，对检测相机进行
移动。
③
如果检测相机发生移动，将会显示出下列的检测画面，请选择处置方法。
④
●如果选择［Continue］，将无视方向辨别 NG，继续进行生产。
●如果选载［Image Edit］
，图像编码的画面将被显示出来。
请对图像编码进行修正，并实施数据更新后，重新开始生产。
然后，再次对该矩阵盘的方向进行辨别。
●如果选载［Return tray］
，会将送料盘返回到储料器内，请对该矩阵盘的设置方向
进行确认。
如果矩阵盘的设置方向出错，请修正设置方向，然后再重新开始生产。
然后，再次对该矩阵盘的方向进行辨别。
【注释】 当矩阵盘在送料盘上出现偏移时，也会发生方向辨别 NG 的现象，请加以注意。
请将矩阵盘确实靠紧送料盘的定位块，并牢固夹紧，使矩阵盘不会发生移动。
