11．参数的设定
11-6

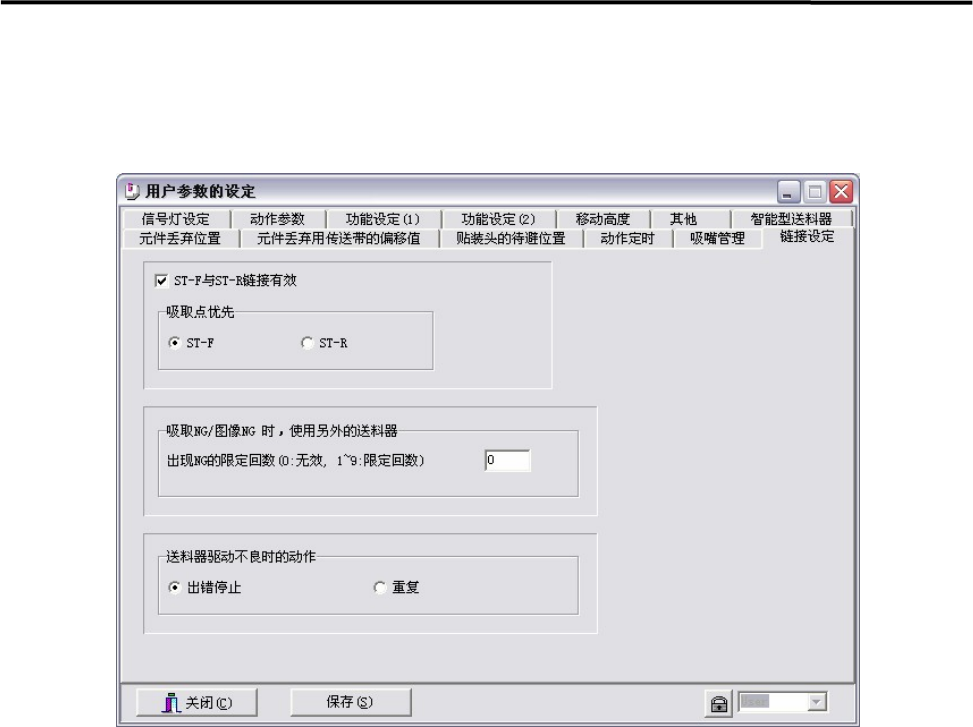

链接设定
【菜单】 系统>用户参数的设定>链接设定
■ F-R 链接有效
如果勾选该项目，前部送料器固定架和后部送料器固定架的链接就变为有效。
● ［吸取点优先］
对进行优先吸取的送料器固定架加以指定。同一元件代码的与元件如果在前侧和后侧都存在时，
在前侧优先的情况下指定［ST-F］，在后侧优先的情况下指定［ST-R］。
■ 在吸取 NG/图像 NG 时使用另外的送料器
［NG 限定回数(0：无效、1～9：限定回数)］
这是在同一送料器中如果连续发生吸取/图像错误时，同一元件代码的送料器可以自动转换（链
接）吸取位置的功能。
在同一送料器中如果吸取错误/图像错误连续发生，而且其次数达到“ＮＧ限定回数”的情况下，
贴片机将中止那个送料器的使用，会使用链接中(保持同一元件编号)的其他送料器。这时，在“生
产>元件剩余数>站(前)/(后)”的［送料器的跳越指定］栏中，就会被设定为“１”。
通过在 NG 限定回数中输入从1至9的数字，可以使这一机能变为有效。
【注释】
吸取错误的再试限定数为 NG 限定回数和吸取再试回数(元件资料库的扩张设定)的合计值。
图像错误的再试限定数为 NG 限定回数和图像再试回数(元件资料库的扩张设定)的合计值。
● ［送料器的跳越指定］
在生产＞元件剩余数＞站(前)/(后)的［送料器的跳越指定］中，“０”表示该送料器可以使用，
“１”表示该送料器不能使用。通过手动也可以对［送料器的跳越指定］进行设定。
■ 送料器驱动不良时的动作
对检出送料器驱动不良（送料器侧出现部分故障）时的动作进行指定。
如果指定了［出错停止］，贴片机在出错时就会停止。此时的错误信息为［D1310 送料器的驱动
不良］。（注：D1310 为自动获取 Log 的对象。）
如果指定了［再试］，则进行通常的再试操作（按照元件资料库扩张设定中已经设定的吸取错误/
图像错误的再试回数或者到达上述的 NG 限定数为止的数量进行再试操作）。此时的错误信息为
［D1599 送料器的驱动不良］。
11．参数的设定
11-7

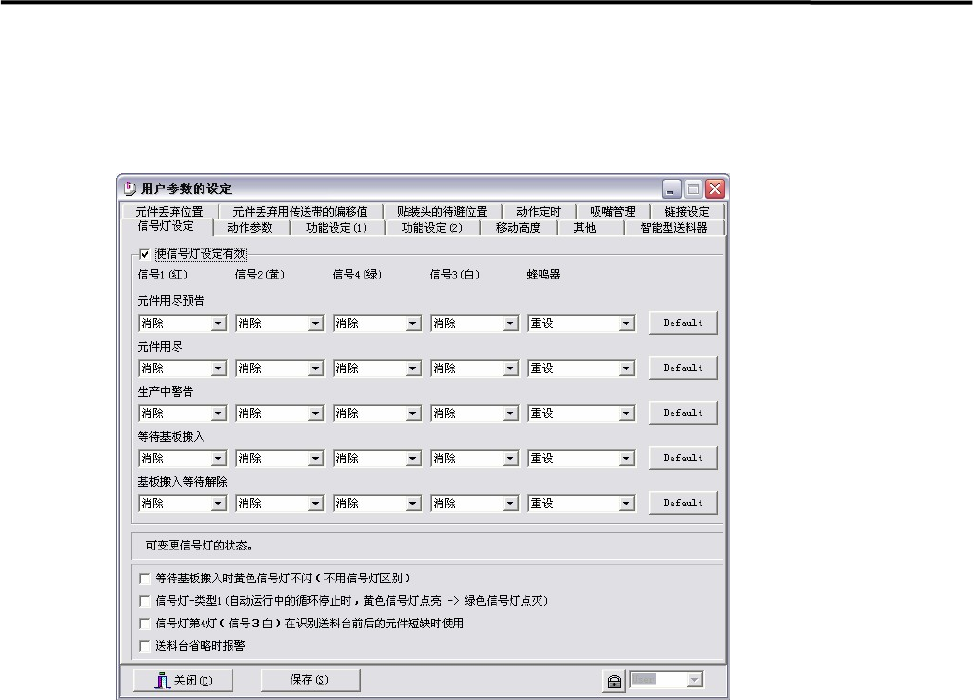

信号灯设定
【菜单】 系统>用户参数的设定>信号灯设定
在元件用尽预告、元件用尽、生产中警告、等待基板搬入以及等待基板搬入解除时，可以对信号
灯和蜂鸣器的状态进行变更。请选择各个项目的状态，然后点击<保存>按钮。由于设定在系统再
起动之后才变为有效，所以请将贴片机的电源关闭，然后再重新启动系统。
■ 在等待基板搬入时，黄色信号灯不进行点灭。
■ 在自动运行中的循环停止时，黄色信号灯点亮 -> 绿色信号灯点灭。
■ 白色信号灯 3 进行送料器前后元件的短缺指示。
■ 在跳跃送料器的工作站时发出警报。
11．参数的设定
11-8

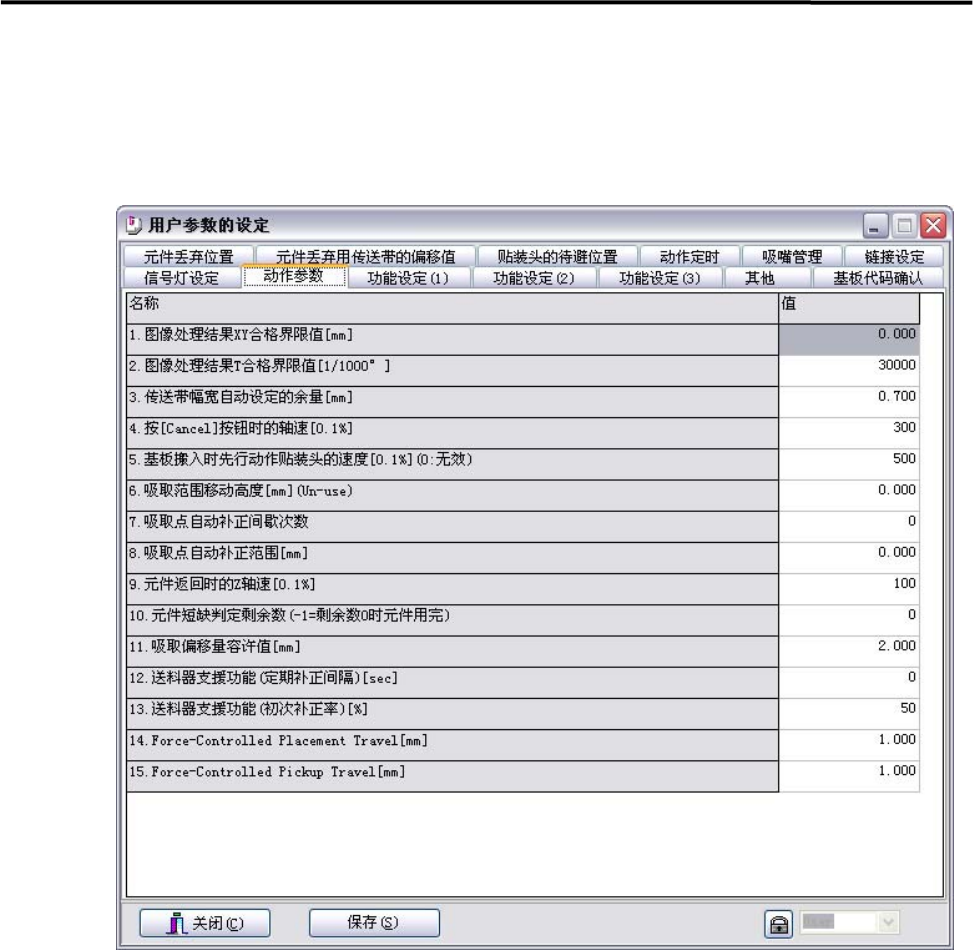

动作参数
【菜单】 系统>用户参数的设定>动作参数
对合格界限值、余量、轴速度等参数进行设定。在通常情况下，请使用初始设定值。
■ 项目
1. 图像处理结果 XY 合格界限值 ［mm］
2. 图像处理结果 T 合格界限值 ［1/1000°］
3. 传送带幅宽自动设定的余量 ［mm］
对传送带轨道和基板的余量(间隔)进行设定。在这里的设定值将与［基
板数据编辑］窗口中的基板尺寸以及［自动调幅］窗口设定值移动栏中
的输入值一起将被自动累计。在通常情况下，请使用贴片机出厂时的初
始设定值。
4. 按［Cancel］时的轴速 ［0.1%］
5. 基板搬入时先行动作贴装头的速度 ［0.1%］ (0：无效)
6. 吸取范围移动高度 ［mm］
7. 吸取点自动补正间歇次数
在吸取资料的［吸取点补正］有效的状态下所使用的值。
在这里按照设定的时间周期，进行数据的累计和补正值的更新。
8. 吸取点自动补正范围 ［mm］
在吸取资料的［吸取点补正］有效的状态下所使用的值。
