1．概要 1-24 ■ 表示基板相机的不可利用送料器站（不可检测送料器站）。 贴片机 M10 贴装头数 4 6 不可利用 送料器站 No.(F) 无 35～36 不可利用 送料器站 No.(R) 无 1～2 贴片机 M20 贴装头数 4 6 不可利用 送料器站 No.(FL) 无 35～36 不可利用 送料器站 No.(FR) 无 1～2 不可利用 送料器站 No.(RL) 无 1～2 不可利用 送料器站 No.(RR) 无 35～36…
1．概要
1-23
贴装头的可动范围限制
■ 表示每个贴装头的不可利用送料器站（不可吸取送料器站）。
贴片机 M10
贴装头数 4 6
贴装头 No. 1 2 3 4 1 2 3 4 5 6
不可利用
送料器站
No.(F)
34～36 36 32～36 34～36 36
不可利用
送料器站
No.(R)
1～3 1
无无
1～5 1～3 1
无 无 无
贴片机 M20
贴装头数 4 6
贴装头 No. 1 2 3 4 1 2 3 4 5 6
不可利用
送料器站
No.(FL)
34～36 36 30～36 32～36 34～36 36 无 无
不可利用
送料器站
No.(FR)
无 无 无 无 1 1～3 1～5 1～7
不可利用
送料器站
No.(RL)
1～3 1 1～7 1～5 1～3 1 无 无
不可利用
送料器站
No.(RR)
无 无
无无
无 无 36 34～36 32～36 30～36
1．概要
1-24
■ 表示基板相机的不可利用送料器站（不可检测送料器站）。
贴片机 M10
贴装头数 4 6
不可利用
送料器站
No.(F)
无 35～36
不可利用
送料器站
No.(R)
无 1～2
贴片机 M20
贴装头数 4 6
不可利用
送料器站
No.(FL)
无 35～36
不可利用
送料器站
No.(FR)
无
1～2
不可利用
送料器站
No.(RL)
无
1～2
不可利用
送料器站
No.(RR)
无
35～36
■ 表示每个贴装头的 ANC（自动吸嘴更换装置）的不可利用贮袋（不可装卸贮袋）。
贴片机 M10
贴装头数 4 6
贴装头 No. 1 2 3 4 1 2 3 4 5 6
不可利用贮袋 No. 无 无 无 无 无 无 无 无
1～2
9～10
17～18
1～4
9～12
17～20
贴片机 M20
贴装头数 4 6
贴装头 No. 1 2 3 4 1 2 3 4 5 6
不可利用贮袋 No. 无 无 无 无 无 无 无 无 无 无
1．概要
1-25

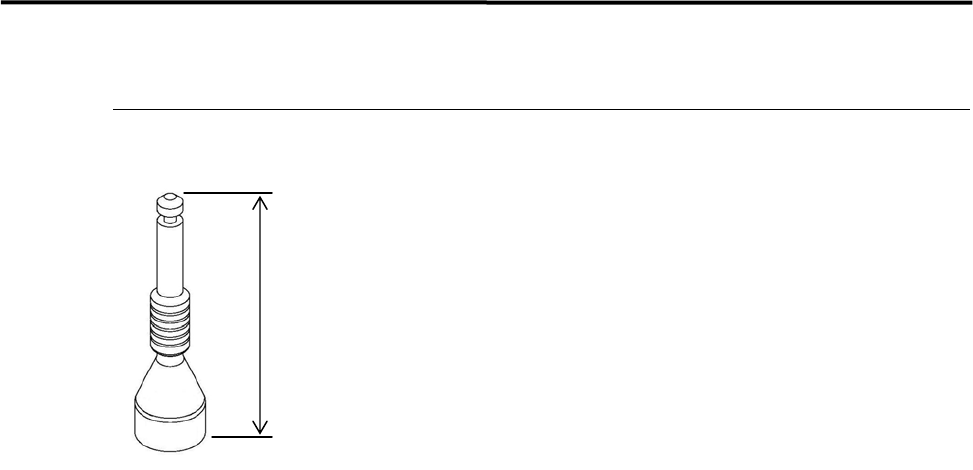

基板顶针的高度
基板顶针安装在推板上，从下侧支撑着基板。
【注释】 与基板的厚度无关，基板顶针的高度均为 45.0mm。
高度＝45.0mm
