9．生产 9-26 生产中的修正（ST-F/ST-R） 【操作】 ① 在生产中如果发生吸取出错、造成错误停止时，首先，请按下 ALARM OFF 开关 （ CLEAR 开关），停止报警音。 然后，按下 RECOVERY 开关（再次 CLEAR 开关），从错误状态复原。 ② 在生产画面中会出现［修正模式］ ，<手动吸取点>按钮将变为有效。 ③ 该画面也将同时显示出来，请点击<确定> 按钮，将检测相机移动到发生吸取出…
9．生产
9-25
手动吸取点补正
概要
是指在生产中如果发生吸取出错时，能够进入修正模式，通过手动对吸取点坐标进行修正的功能。
对象
其对象为 ST-F（送料站前）和 ST-R（送料站后）。
（对吸取数据的 X/Y 偏差值进行修正。）
也对应于各个矩阵盘送料器。
（对矩阵盘资料的元件上面高度进行修正。）
用户参数的设定
【菜单】 系统>用户参数>功能设定(1)
【操作】
① 将［手动吸取点补正画面自动显示］
设为有效。
9．生产
9-26

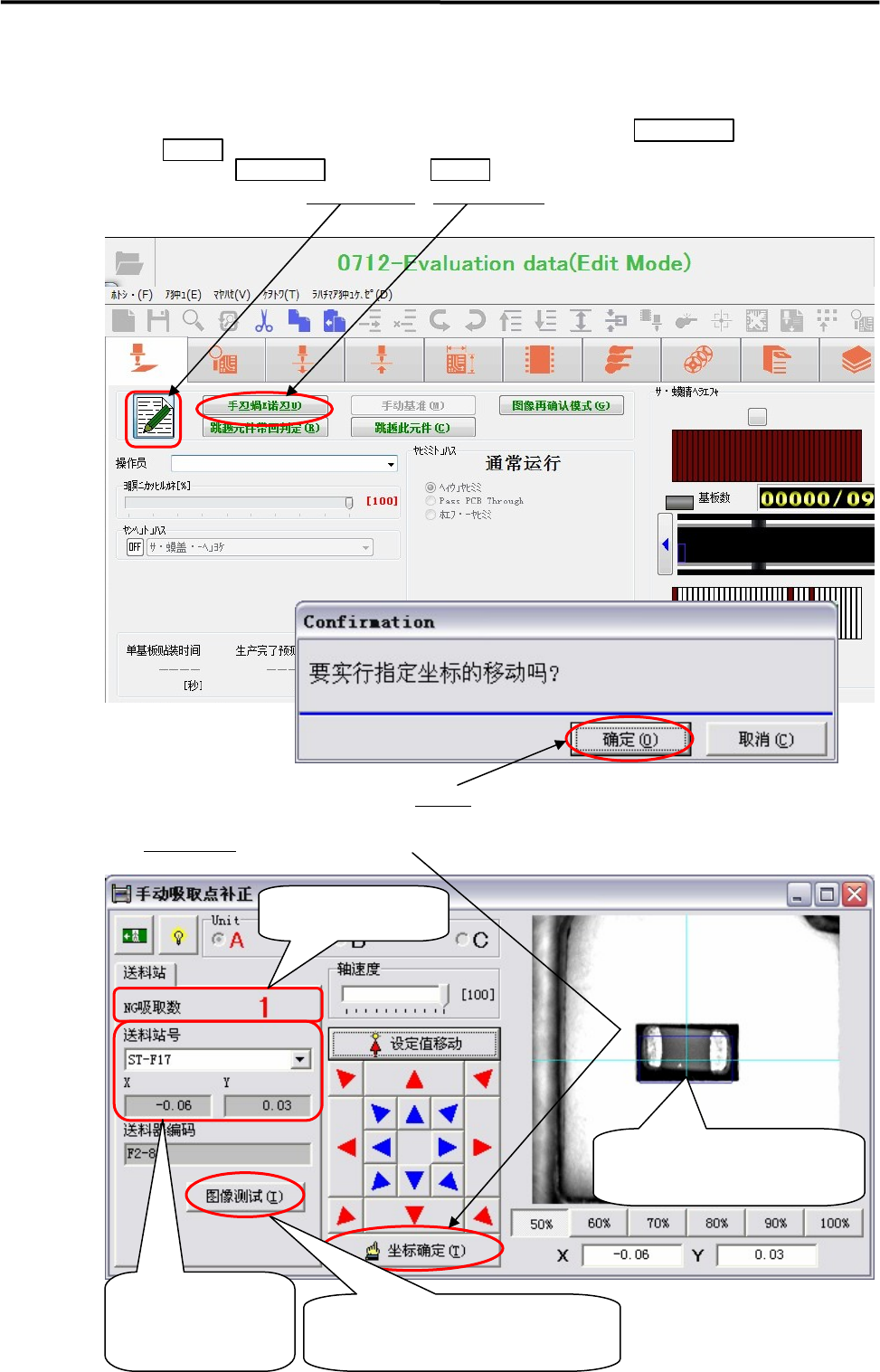

生产中的修正（ST-F/ST-R）
【操作】
① 在生产中如果发生吸取出错、造成错误停止时，首先，请按下 ALARM OFF
开关
（ CLEAR 开关），停止报警音。
然后，按下 RECOVERY 开关（再次 CLEAR 开关），从错误状态复原。
② 在生产画面中会出现［修正模式］
，<手动吸取点>按钮将变为有效。
③ 该画面也将同时显示出来，请点击<确定>
按钮，将检测相机移动到发生吸取出错的送料站。
④ 如果检测相机发生移动，将会显示出下列的检测画面，将对吸取点进行检测，请点击
<坐标确定>
按钮。
发生吸取出错的
送料站数
发生吸取出错的
送料站号和吸取
数据的 X/Y 偏差值
在设定有［送料器支援功能画像
编码］的情况下，可以进行画像
处理，取得 X/Y 偏差值。
经常会显示出元件导框，
超过 5mm 的元件将显示出
十字线。
9．生产
9-27
⑤ 当设定有吸取数据的［送料器支援功能画像编码］时，如果点击<图像测试>按钮，
就可以进行图像处理，取得 X/Y 偏差值。
⑥ 如果点击<坐标确定>按钮，将会显示出下列画面，这时，请点击<确定>
按钮。
⑦ 当发生吸取出错的送料站数有多个的情况下，会显示出下一个送料站，
请反复进行“设定值移动→检测→坐标确定”的操作。
⑧ 当发生吸取出错的所有送料站的“检测→坐标确定”都完成之后，
请关闭检测画面。会显示出下列画面，请点击<是>
按钮，对变更内容加以保存。
然后，再对吸取数据的 X/Y 偏差值进行更新，并加以保存。
⑨ 请点击<修正模式>按钮，关闭［修正模式］。
⑩ 请按下 START
开关，重新开始生产。
【注释】 在“系统>用户参数>功能设定(1)”中的［自动解除元件短缺］被设为无效的情况下，
请将“生产画面>［元件剩余数］>［送料器的跳跃制定］”从“1”（不可使用）变为“0”（可
使用）之后，再按下 START
开关，重新开始生产。
