2．程序的制作和编辑 2-65 循环数据程序的跳跃指定 适用于以下规则。 ① 如果跳跃循环贴装的开始行，最初的组合基板将被跳跃。 ② 如果跳跃循环贴装的偏差值行，该组合基板将被跳跃。 ③ 组合基板内的跳跃步骤单位可以进行指定。 例)在如下程序的情况下 ① 基准 1 ② 基准 2 ③ 循环贴装开始 ④ 下一步骤连续吸取 ⑤ 下一步骤连续吸取 ⑥ 下一步骤连续吸取 ⑦ 连续吸取结束 ⑧ 单个吸取 ⑨ 循环贴装结束 ⑩ 循环贴装的偏差值 …
2．程序的制作和编辑
2-64
跳跃行编辑
【菜单】 程序编辑>表示>显示跳跃行的编辑 / 点击“跳跃编辑”按钮
在［贴装&标识符数据］编辑中显示出的程序的任意位置上，可以对任意数量的跳跃行进行指定。
指定可以在生产的一时停止中进行。在跳跃行指定窗口由于不能显示出菜单，可以通过图标进行
操作。将鼠标移动到各个图标上，就会显示出图标名称。
跳跃行的指定
只跳跃一行时，可以点击该行使其反转表示即可。在指定复数行的情况下，可以点击最上面的行，
然后向下方拖动。点击最左侧的图标进行跳跃的设定。这时在［跳跃指定］栏中会加入“1”。
跳跃行的解除
只跳跃一行时，可以点击该行使其反转表示即可。在指定复数行的情况下，可以点击最上面的行，
然后向下方拖动。点击左侧第 2 个图标进行跳跃的解除设定。这时在［跳跃指定］栏中会加入“0”。
所有行的跳跃指定
不需要行的选择。点击左侧第 3 个图标即可。
所有行跳跃指定的解除
不需要行的选择。点击最右侧的图标即可。

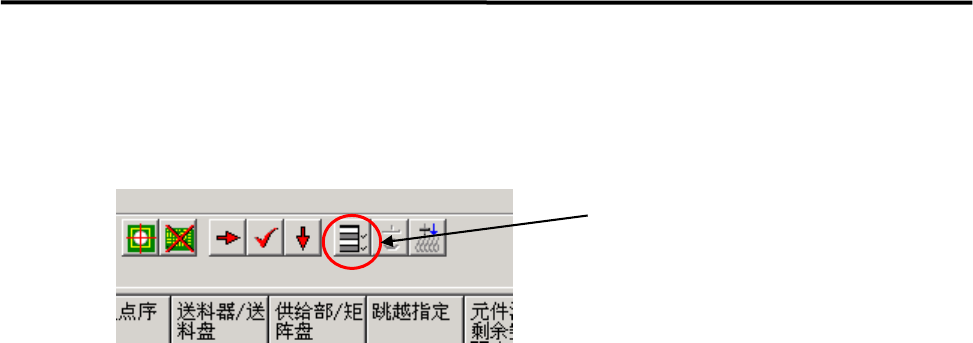

跳跃行编辑按钮
2．程序的制作和编辑
2-65
循环数据程序的跳跃指定
适用于以下规则。
①
如果跳跃循环贴装的开始行，最初的组合基板将被跳跃。
②
如果跳跃循环贴装的偏差值行，该组合基板将被跳跃。
③
组合基板内的跳跃步骤单位可以进行指定。

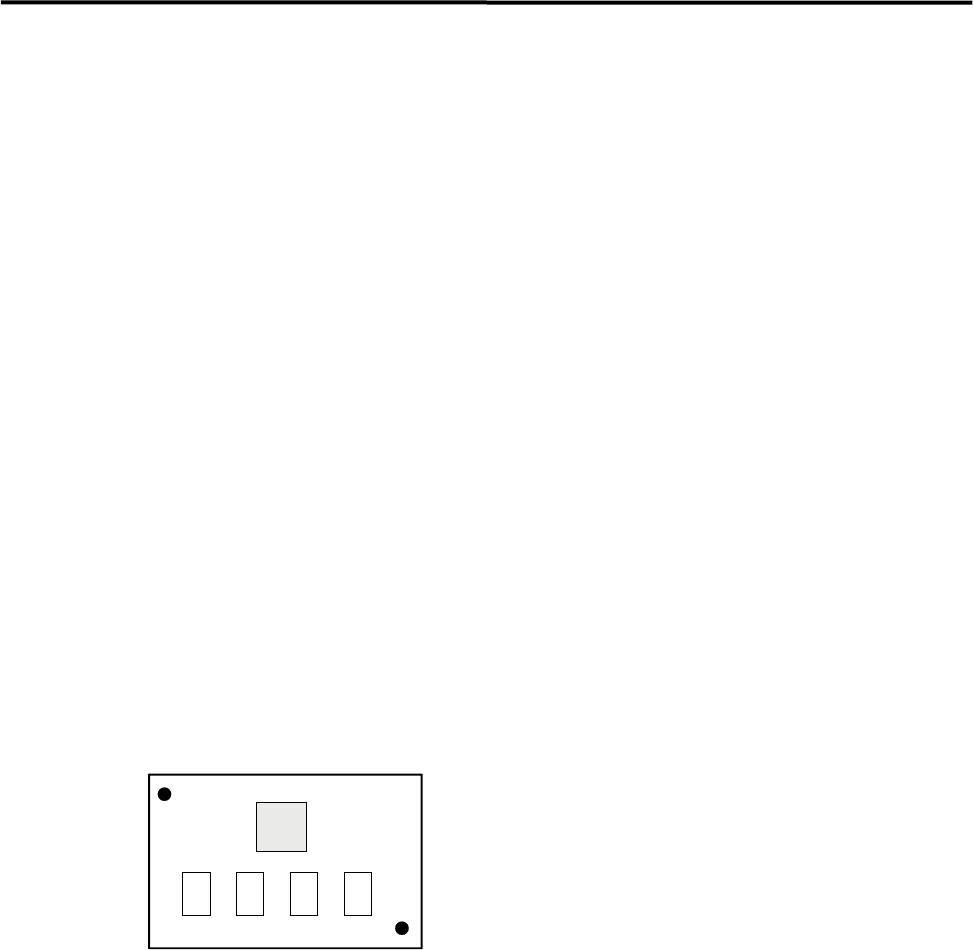

例)在如下程序的情况下
①
基准 1
②
基准 2
③
循环贴装开始
④
下一步骤连续吸取
⑤
下一步骤连续吸取
⑥
下一步骤连续吸取
⑦
连续吸取结束
⑧
单个吸取
⑨
循环贴装结束
⑩
循环贴装的偏差值
循环贴装的偏差值
● 最初的组合基板不贴装时，将跳跃③。
● 只对最后的组合基板进行贴装时，将跳跃③和⑩。
● 只对各个组合基板中⑤和⑥的元件进行贴装时，将跳跃④、⑦、⑧。
● 除了最初的组合基板之外，只对⑤和⑥的元件进行贴装时，将跳跃③、④、⑦、⑧。
④
①
②
⑤⑥
⑧
⑦
2．程序的制作和编辑
2-66
优先吸取点
【菜单】 程序编辑>表示>显示优先的吸取点 / 点击“优先吸取点”按钮
在吸取数据上如果存在复数个同一元件的情况下，元件吸取位置将可以按照①同时吸取优先、②
吸取数据的序号顺序（在画面中从上开始）进行选择。因此如果同时吸取线路存在复数的情况下，
就有可能发生贴装头移动量比较少的线路没有被选择的情况。［优先吸取点］功能就是在复数存
在的元件吸取点中对优先顺序进行定义，制作更为有效的吸取循环的功能。

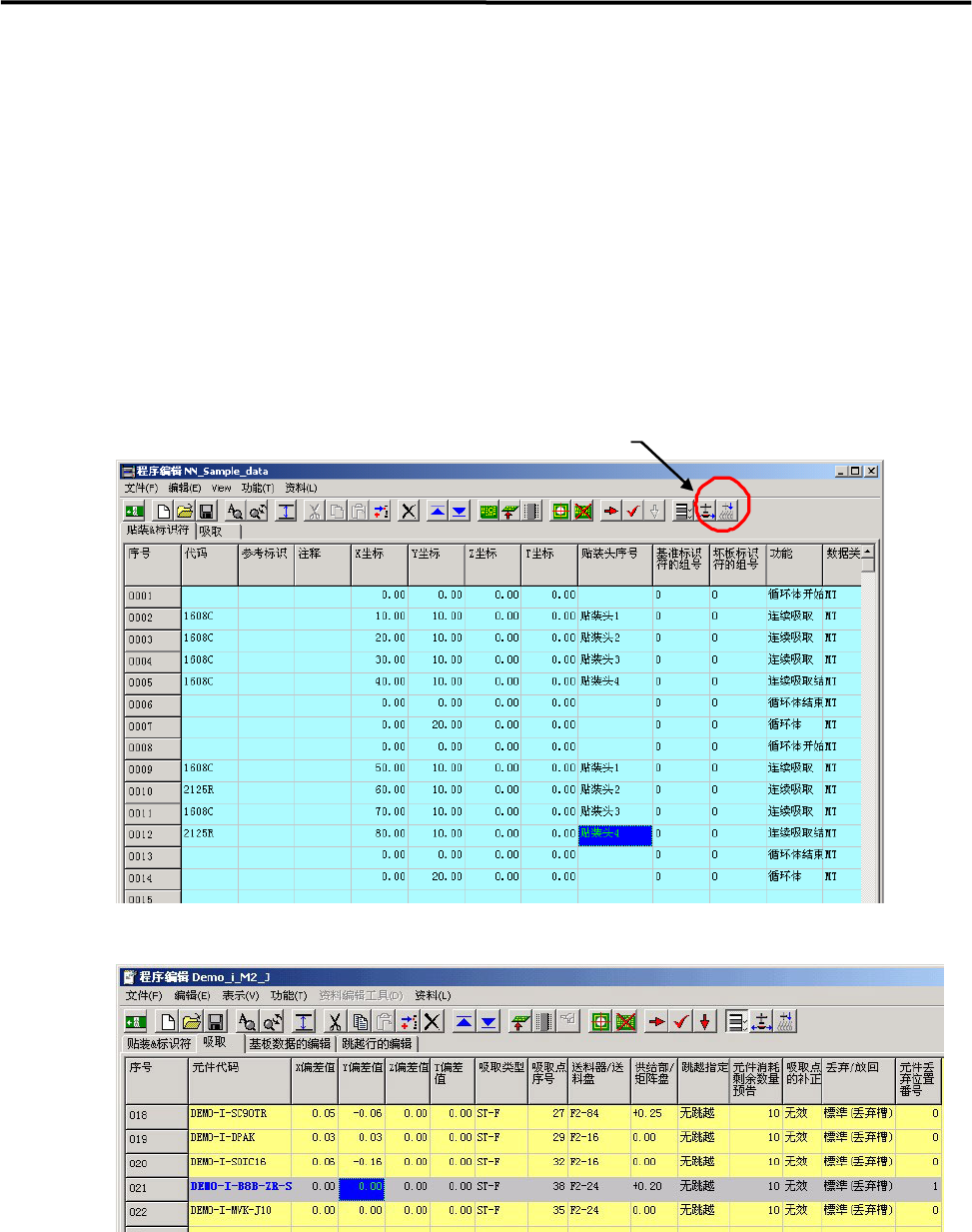

例如：在下列程序中，贴装步骤为 0002～0005 的 1608C 元件将从 ST-F11、13、15、17 中同时
吸取，在贴装步骤 0009～0012 中，1608C 元件将从 ST-F11、13 中，2125R 元件将从 ST-F31、
33 中进行分别吸取，贴装头移动量大约为 16 线路。
但是，如果将贴装步骤 0009、0011 中的 1608C 元件变更为从 ST-F35、37 中吸取，贴装头移动
量则大约为 8 个线路，这样就可以缩短生产时间。
优先吸取点按钮
