2．程序的制作和编辑 2-23 程序数据的图标一览 新建 打开 保存 搜索 置换 行剪切 行复制 行粘贴 行插入 行删除 恢复 输入 重做 输入 最初行 最终行 范围 指定 坏板标识符 编辑 基准标识符 编辑 使用元件/ 吸嘴一览 Clamp 自动 制作数据 简略/ 详细 通过该滑动条可以使显示 放大或者缩小。
2．程序的制作和编辑
2-22
程序数据的画面
程序数据的显示

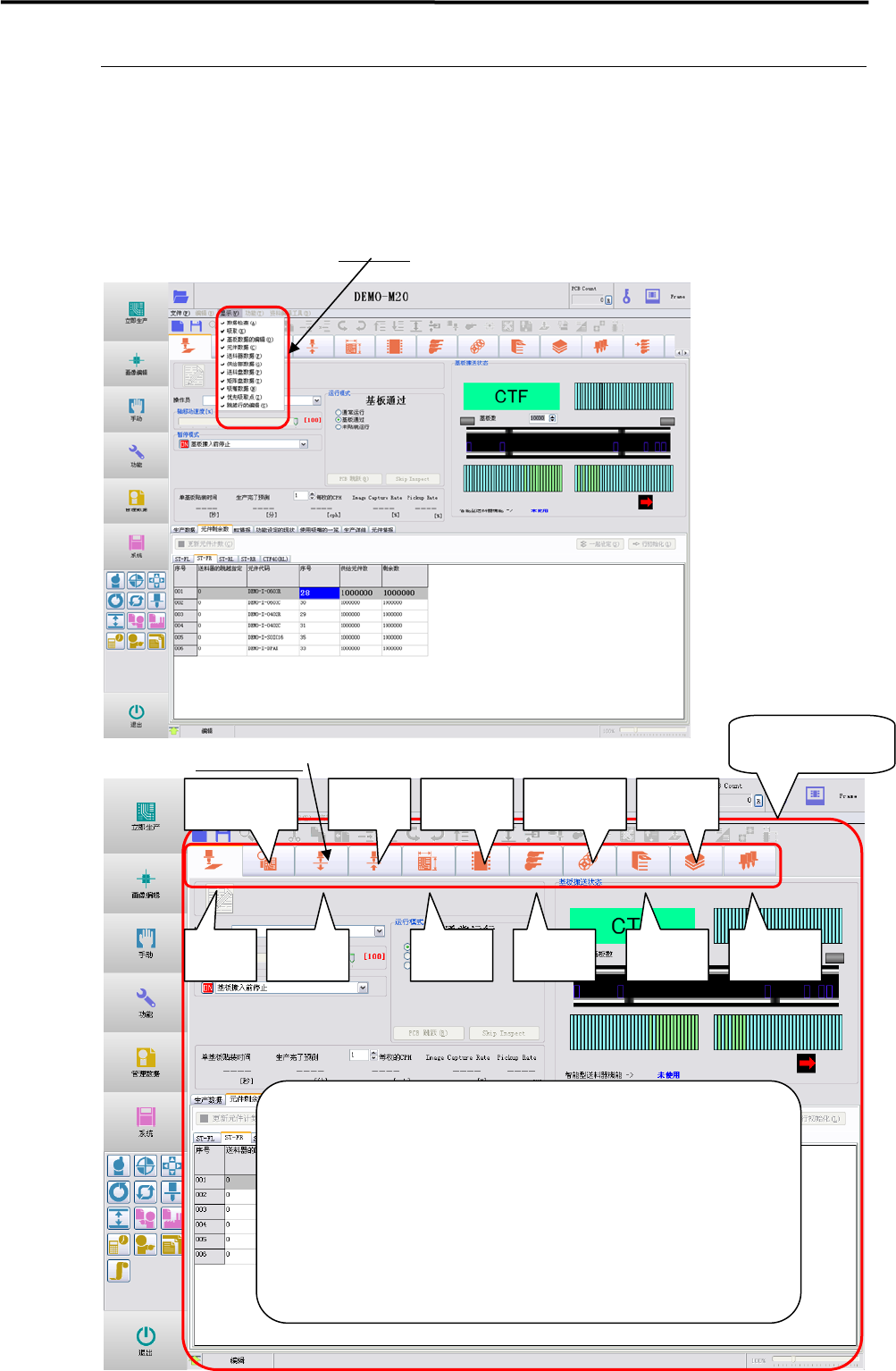

在程序数据区域中，可以使程序数据内的各个数据显示出来。
【操作】
① 点击画面上部的［显示］栏。
② 选择想要显示的数据，并点击勾选
，然后再关闭。
③ 选择的各数据选项卡
将会显示出来。
程序数据的
区域
生产
程序检查
程序
吸取
数据
基板
数据
元件
数据
送料器
数据
供给部
数据
送料盘
数据
矩阵盘
数据
吸嘴
数据
在 1 个程序数据中，从[程序]到[吸嘴数据]，
包含有该程序所有的必要数据。
●程序 （＝贴装&标识符）
●元件数据 （＝元件资料库）
●送料器数据 （＝送料器资料库）
●供给部数据 （＝供给部资料库）
●送料盘数据 （＝送料盘资料）
●矩阵盘数据 （＝矩阵盘资料库）
●吸嘴数据 （＝吸嘴资料库）
但是，不包含图像数据（＝图像资料库）。
2．程序的制作和编辑
2-23

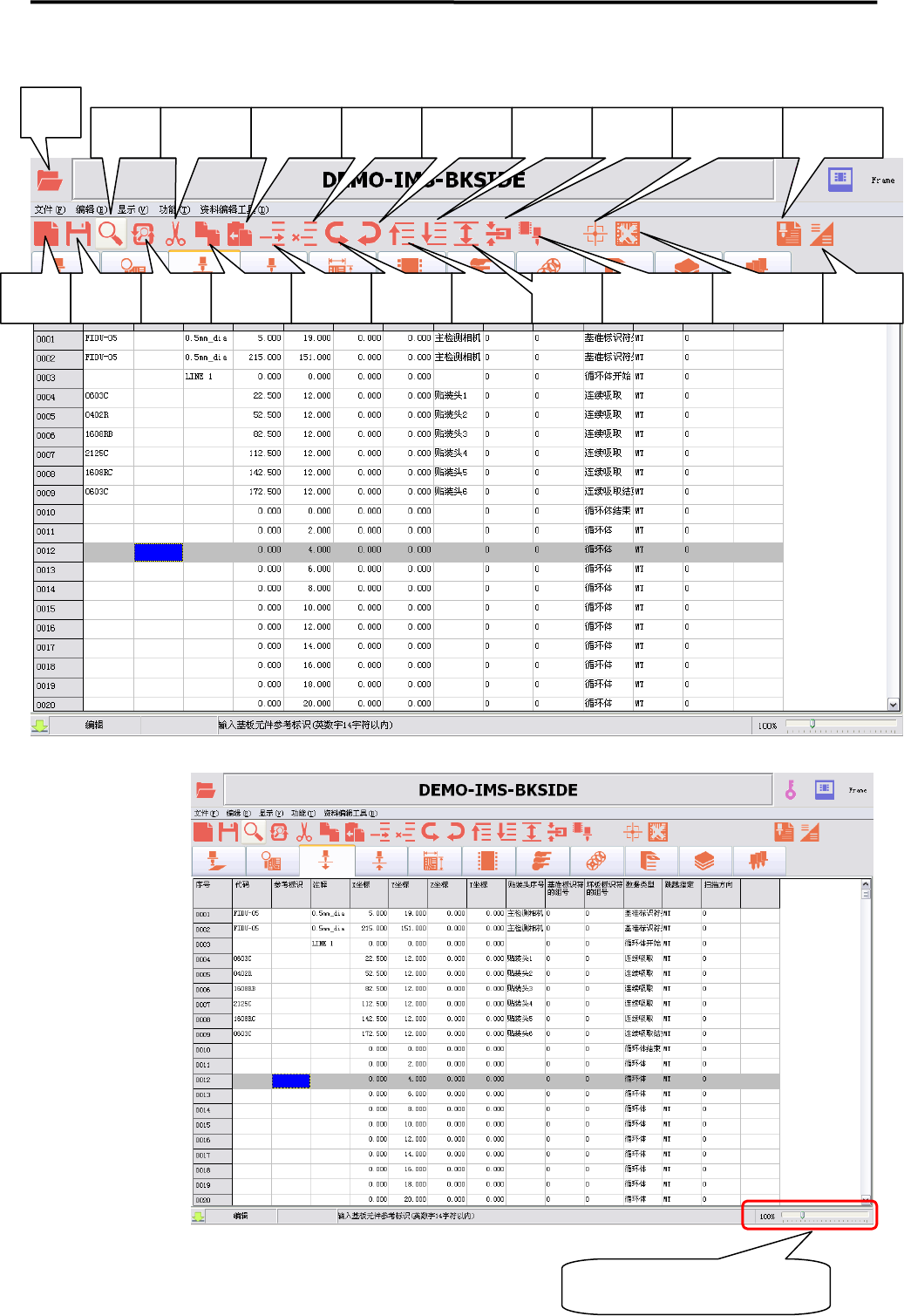

程序数据的图标一览
新建
打开
保存
搜索
置换
行剪切
行复制
行粘贴
行插入
行删除
恢复
输入
重做
输入
最初行
最终行
范围
指定
坏板标识符
编辑
基准标识符
编辑
使用元件/
吸嘴一览
Clamp 自动
制作数据
简略/
详细
通过该滑动条可以使显示
放大或者缩小。
2．程序的制作和编辑
2-24
信息标题和基板数据的输入
信息标题的输入
【菜单】 文件>信息标题
可以在新建文件中输入注释和操作者名称。
【项目】
注释 可以输入注释。★输入最大文字数 半角 40 文字
操作者名称 可以输入程序操作者名称。★输入最大文字数 半角 14 文字
【注释】 只能对系列名称、版本序号、单位进行表示。
基板数据的输入

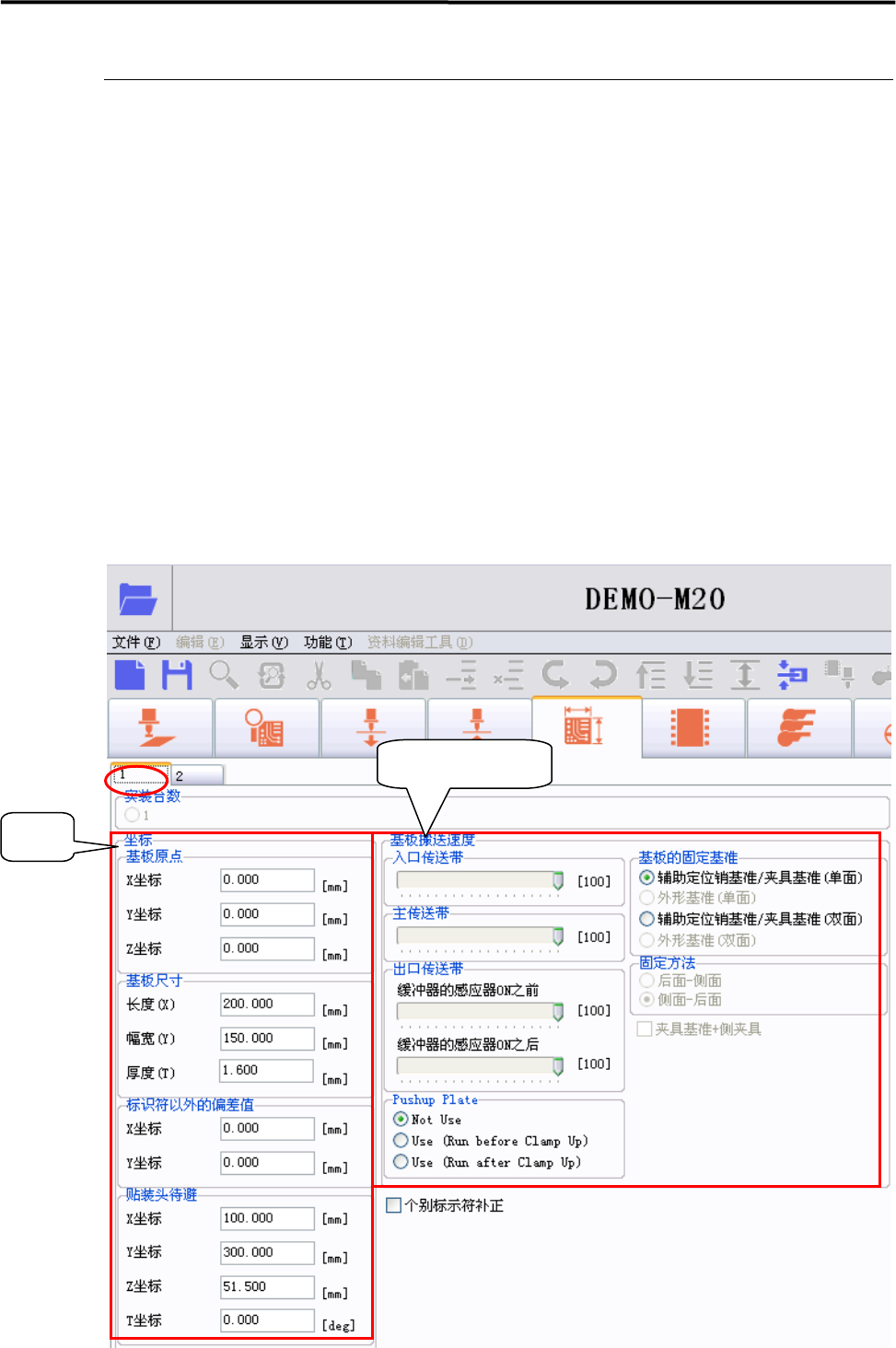

【菜单】 基板数据>第 1 页
基板数据需要按照每个程序进行输入。
也有在安装基板之前，必须事先输入的项目。
坐标
基板搬送速度
