10．元件短缺和出错对应方法
10-3
■ ③ <屏幕图像复制>按钮
可以对 MMI 的屏幕画面或者文本数据进行复制，并保存到 USB 存储器中，也可以通过网络上的打
印机将其打印出来。
按下此按钮，就会显示出［SCRCopy］窗口。
若要对画面进行复制时，请点击［Screen］选项卡；若要对文本数据进行复制时，请点击［Text］
选项卡。
【操作】

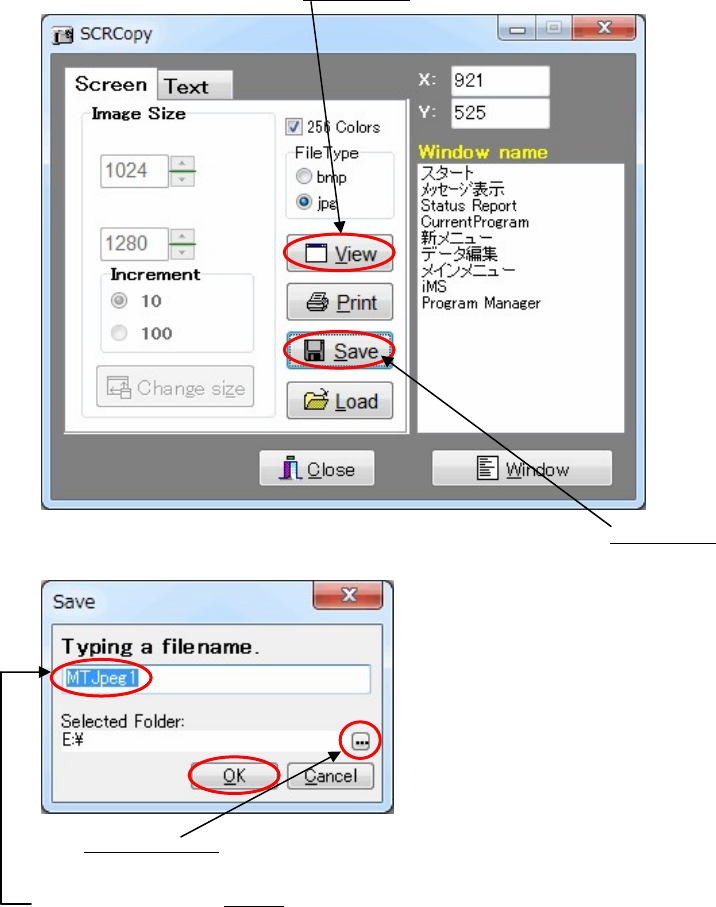

① 点击<屏幕图像复制>按钮，将会显示出[SCRCopy]窗口。
在该窗口内，可以将文件格式选择为[bmp]或者[jpg]。（通常为[jpg]）
② 将想要复制的 MMI 窗口画面激活（选择状态）。
③ 同时按下键盘上[Alt]、[Print Screen]的 2 个键。
④ 点击[SCRCopy]窗口中的<View>按钮
，对复制的画面进行确认。
⑤ 将 USB 存储器插入 USB 接口中，并点击[SCRCopy]窗口中的<Save>按钮
。
将会显示出下列所示的[Save]窗口。
⑥ 点击<・・・>按钮
，选择保存地点的文件夹。
（在上述该情况下，请选择[可移动磁盘]。）
⑦ 如果有必要，对文件名
进行变更。
⑧ 点击<OK>按钮。
通过以上步骤，画面就会被保存到 USB 存储器中。
【注释】 如果只按下键盘上的[Print Screen]一个键，将会对摄取的全屏画面进行复制。
10．元件短缺和出错对应方法
10-4
■ ④ <错误信息>按钮
只显示出错误信息。
■ ⑥ <LOG>按钮
在故障发生时，可以对运行记录的日志文件进行收集，并将该日志文件以 ZIP 压缩文件的形式整
个保存到硬盘上。也可以将其存入到 USB 存储器中。
● 能够收集到的运行记录文件
生产运行后（或者运行中）的信息日志、MT 日志、运行管理数据、软件的内部数据、系统参数、
用户参数、程序数据以及使用过的资料库。
【操作】

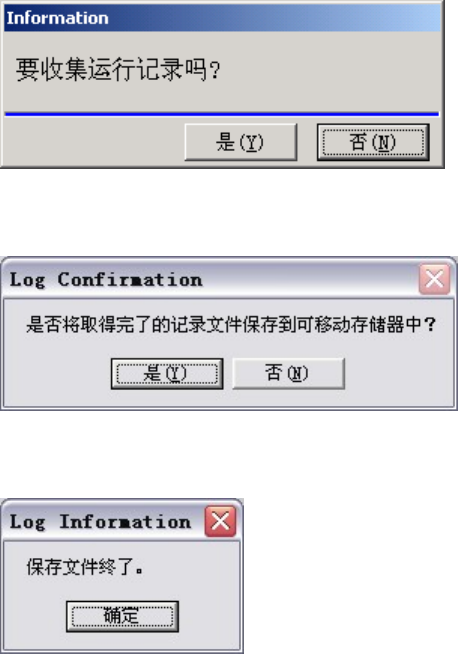

① 点击<LOG>按钮，显示出以下的确认信息。
② 点击<是>按钮，执行运行记录文件的收集。完成后显示出以下的信息。
③ 将 USB 存储器插入 USB 端口中，然后点击<是>按钮，将显示出以下的信息。
④ 点击<确定>按钮。
【注释】 当出现某种错误时，系统会自动收集日志文件。在这种情况下，会出现对话框，询问是否要将日
志文件保存到可移动存储器上。
10．元件短缺和出错对应方法
10-5
系统异常的对应方法
下面对本系统出现异常情况时的处置方法进行说明。
如果由于某种原因，无法通过键盘或者鼠标进行输入，或者不能进行通常的关闭操作时，
请采用这里介绍的强制关闭方法进行处理。エラー! ブックマークが定義されていません。
系统的强制关闭
本系统可以通过以下所述的方法，强制退出系统。
但即使是在系统出现异常的情况下，也绝对不要使用 MAIN 开关突然将电源关闭。
■ 系统关闭的方法
【操作】

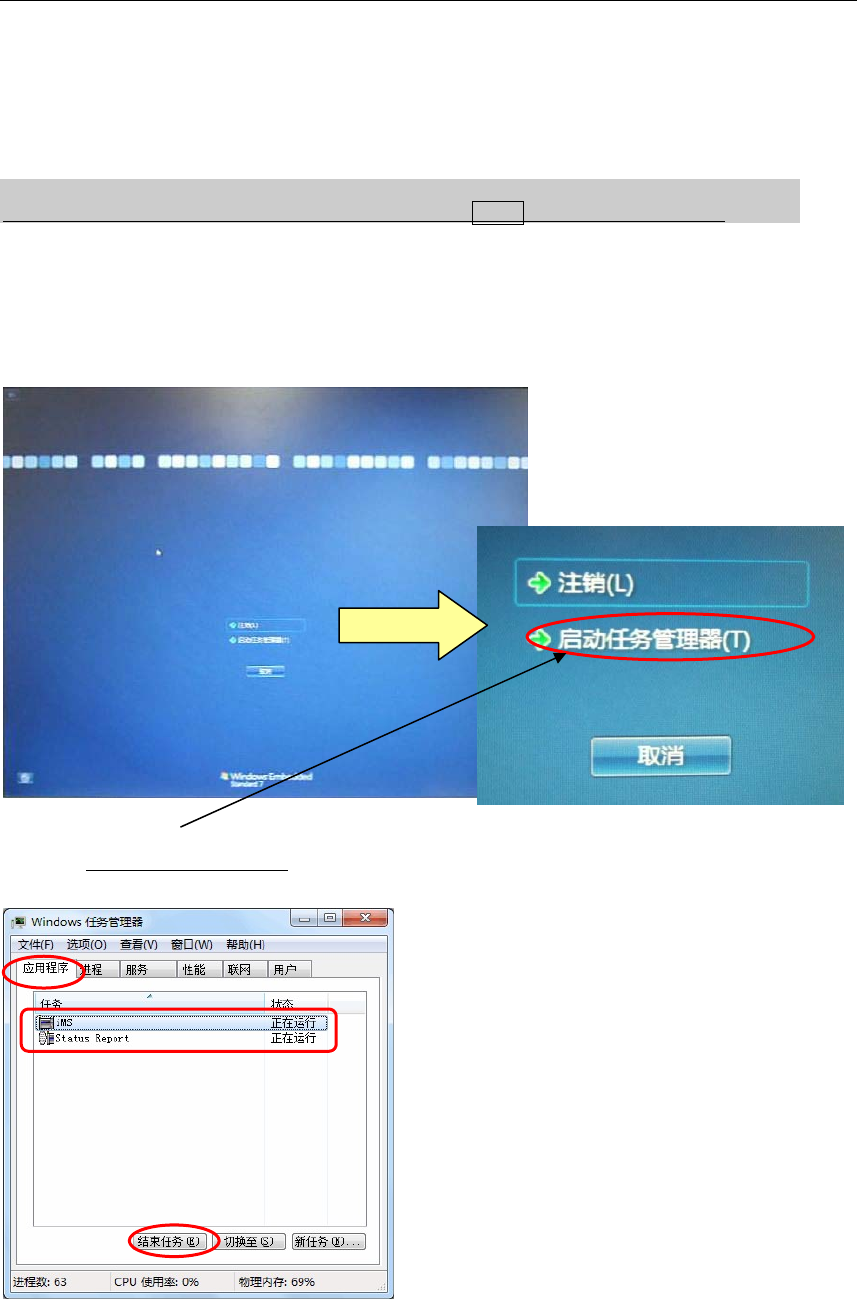

① 同时按下键盘上的[Ctrl]、[Alt]、[Del]3 个键，将会显示出如下所示的画面。
② 点击<启动任务管理器>按钮
。
将会显示出如下所示的[Windows 任务管理器]画面。
③ 在[Windows 任务管理器]>[应用程序]的画面中，将所有的应用程序都结束，并关闭该画面。
