天龙M10 M20_中文手册.pdf - 第380页
11．参数的设定 11-20 ■ 注意事项及限制事项 1. 在制作贴装程序时，要注意在各个机器之间进行情报继承时，坏板标识符的指定， 要与①代码（站号）、②坐标 这 2 个位置的数据一致。 2. 不相邻的机器之间不能够进行情报的继承。 【例】在 3 台机器连接的生产线上，第 1 台与第 3 台机器之间就不能进行情报继承。请务必 按照第 1 台→第 2 台→第 3 台的顺序进行继承转送的设定。 3. 在下列情况下，会出现无法正常检出错 误…
11．参数的设定
11-19
【操作】
① 对继承情报的机器进行设定。
如果勾选「前工程文件夹」，就会从前工程中继承坏板标识符的情报。
如果勾选「后工程文件夹」，就会从后工程中继承坏板标识符的情报。
在不需要继承的情况下，请将勾选去掉。
② 指定文件夹的路径。
点击参照按钮（…），可以文件夹的路径加以指定。（例：\\Machine_name\dat ）
针对前工程文件夹及后工程文件夹都要进行设定。
【例】
在 3 台机器加以连接进行数据继承的情况下
■ 第 1 台机器……只勾选后工程文件夹，然后进行路径的指定
■ 第 2 台机器……对前工程文件夹和后工程情报文件夹都进行勾选，然后指定路径。
■ 第 3 台机器……只勾选前工程文件夹，然后进行路径的指定。
■ 机器之间的连接
【操作】
① 在 2 台机器相互连接的情况下
请使用 LAN 电缆（交叉网线）对机器进行连接。
② 在 3 台机器连接的情况下
请使用 LAN 电缆（标准并口型网线、HUB）对机器进行连接。
请指定不同的文件夹
请指定相同的文件夹
请指定相同的文件夹
No.1 No.2
以太网 100BASE-T
HUB
No.1 No.2 No.3
以太网 100BASE-T
11．参数的设定
11-20
■ 注意事项及限制事项

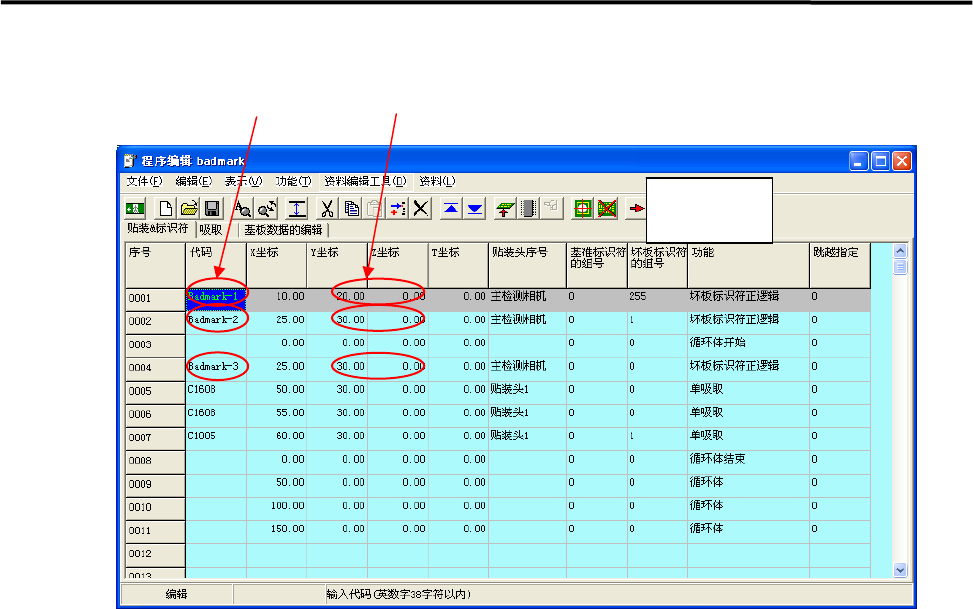

1. 在制作贴装程序时，要注意在各个机器之间进行情报继承时，坏板标识符的指定，
要与①代码（站号）、②坐标 这 2 个位置的数据一致。
2. 不相邻的机器之间不能够进行情报的继承。
【例】在 3 台机器连接的生产线上，第 1 台与第 3 台机器之间就不能进行情报继承。请务必
按照第 1 台→第 2 台→第 3 台的顺序进行继承转送的设定。
3. 在下列情况下，会出现无法正常检出错误的情况。可能是由于发生未贴装元件等基板不良现
象所致，请加以注意。
①发生搬送错误，中途更换基板的情况
②通过手工操作，将前工程搬出的基板取出并进行搬入的情况
③通过手工操作，将搬向后工程的基板取出并搬入后工程机器的情况 等等
【注释】 在生产中如果需要从机器中拆下基板时，请先将生产取消之后，再进行处理。
其后，如果想要将拆下的基板再安装到机器上时，可以直接将加以安装。（这时请不要将其安装
到前工程的机器上或者后工程的机器上）
4. 在进行数据转送的机器之间，请不要设置缓冲传送带等具有缓冲功能的装置。否则本功能将
无法正常运行。
5. 在运用该功能时，前提条件是机器之间的基板搬送信号的连接以及网络（LAN）的连接都处于
正常状态。另外，还需要将「前工程文件夹」的路径及「后工程文件夹」的路径指定为共享
文件夹。
（例）
11．参数的设定
11-21
基板代码确认（选购品）
【菜单】 系统>用户参数>基板代码确认
【注释】 在利用条形码作为基板 ID 时，需要对条形码的识别位置和照明进行设定。
基板代码确认的基板相机照明设定值。
有关设定值的详细情况，请参照操作手
册的「图像处理和照明」一节。
对基板代码确认及生产程序自
动切换的有无进行指定。
处理类型请选择
“通常”。
距基板代码识别坐标的机器基板原点（定位销位置）的距离［mm］。
在代码坐标 2 有效的情况下，如果通过代码坐标 1 无法检测时，可通过
代码坐标 2 进行再次试行。
·基板代码尺寸［mm］
·代码位数
基板代码确认的测试。
按下［图像测试］按钮，对基板代码进
行摄影，其代码将在结果栏中显示出来。
对代码类型加以选择。
基板代码确认应在搬入基板、设置主夹具的状态下，按照生产开始前用户参数内设定的位置、照
明进行实施。
如果勾选「基板代码确认+程序自动切换」的选项，在生产开始前将进行基板代码的识别，并自动
切换到已经识别的生产程序。
★最大登录数：5000 件
从基板代码储存的先头文字中指定的文字数将作为程序名称。
【例】 在基板代码中书写的内容为「abcdefg12345」、代码位数为「10」的情况下，「abcdefg123」
将作为程序名称。
【注释】 在出现以下无法使用的文字时，到该文字为止的内容将作为程序名称。
\ / : , ; * ? " < >
★最大文字数：38 文字
【注释】 在代码坐标的指定过程中，请点击<测试>按钮进行测试。
