16．点胶机
16-12
点胶资料/点胶检查的设定
【菜单】 点胶数据>点胶资料/点胶检查
【操作】
① 如果双击点胶数据中的[点胶代码]，
就会显示出“点胶资料/点胶检查”的画面。
另外，通过点击画面上部的系统菜单的“功能>扩张设定”，
也会显示出“点胶资料/点胶检查”的画面。
② 在该画面中，可以对点胶检查的参数进行设定。
项 目 内 容 推荐值
点胶点检查的
开始点
可指定从第几个点胶点开始进行点胶检查。
点胶开始后的数个点胶点，其点胶径、点胶形状不太稳定。
第4点
点胶检查的 1 个单
元内的点胶数
对基板相机 1 次摄影的点胶次数（＝点胶点数）进行
指定。
2（次）
点胶点检查的
最低 OK 数
如果该数值以上的点胶点的图像处理 OK，则对 OK 的
点胶点的图像处理结果进行总计（平均化），得出
最终结果。
大致标准为：点胶检查的总点胶点数的 2/3。
4点
最大检查次数
对最大需要实施多少次点胶补正进行指定。
（重试次数）
在“0”的情况下，只进行点胶检查，不实施点胶补正。
3（次）
基板检查的
间距枚数
对需要间隔几枚基板再实施点胶检查进行指定。 例：10（枚）
检查容许值[%]
是指点胶检查变为 OK 的容许值。
总计（平均化）的点胶面积如果在该检查容许值的范围（±）
之内，则为 OK。
基准的点胶面积，应根据点胶检查资料编辑（图像数据）中
的[预想尺寸]加以计算。
10.0（%）
16．点胶机
16-13
项 目 内 容 推荐值
出胶量调整值
是指在使用空气式点胶头的情况下，实施点胶补正时
出胶压力的补正值。
在使用螺杆式点胶头的情况下，则将设定的点胶量
（半球的体积）作为“1”时的比率作为补正值。
0.050～
0.100
等待基板搬入时间
的确认
[sec]
基板搬入等待时间如果超出设定值，在达到[检查间隔]中
指定的枚数之前，将会进行点胶检查。
前后工序的装置如果由于元件短缺或者故障等造成
停止时间较长时，为了使点胶量稳定，将会实施点胶检查。
0（sec）
图像代码
对实施图像处理的点胶检查资料编辑（图像数据）中
的图像代码进行选择，并加以输入。
另外，通过双击，可以跳跃到点胶检查资料编辑
（图像数据）画面。
―
点胶位置的
变更次数
在实施点胶补正（重试）时，可对点胶位置的变更次数
进行指定。
在“0”的情况下，不对点胶位置进行变更。
在基板上点胶的情况下，请对点胶位置进行变更。
1（次）
点胶位置变更的
X 偏差值[mm]
在实施点胶补正（重试）时，只按照该 X 偏差值的距离，
对点胶位置进行变更。
无需在测试点布站上进行送纸操作，即可实施点胶补正
（重试）。
22.500（mm）
点胶位置变更的
Y 偏差值[mm]
在实施点胶补正（重试）时，只按照该 Y 偏差值的距离，
对点胶位置进行变更。
0.000（mm）
引线检查的
间距[mm]
可以对引线的点胶检查各点间的间距进行指定。
是从第 1 点起始点的间距。
4.000（mm）
引线检查的
点数
可以对引线点胶检查的点数进行指定。 4（点）
16．点胶机
16-14

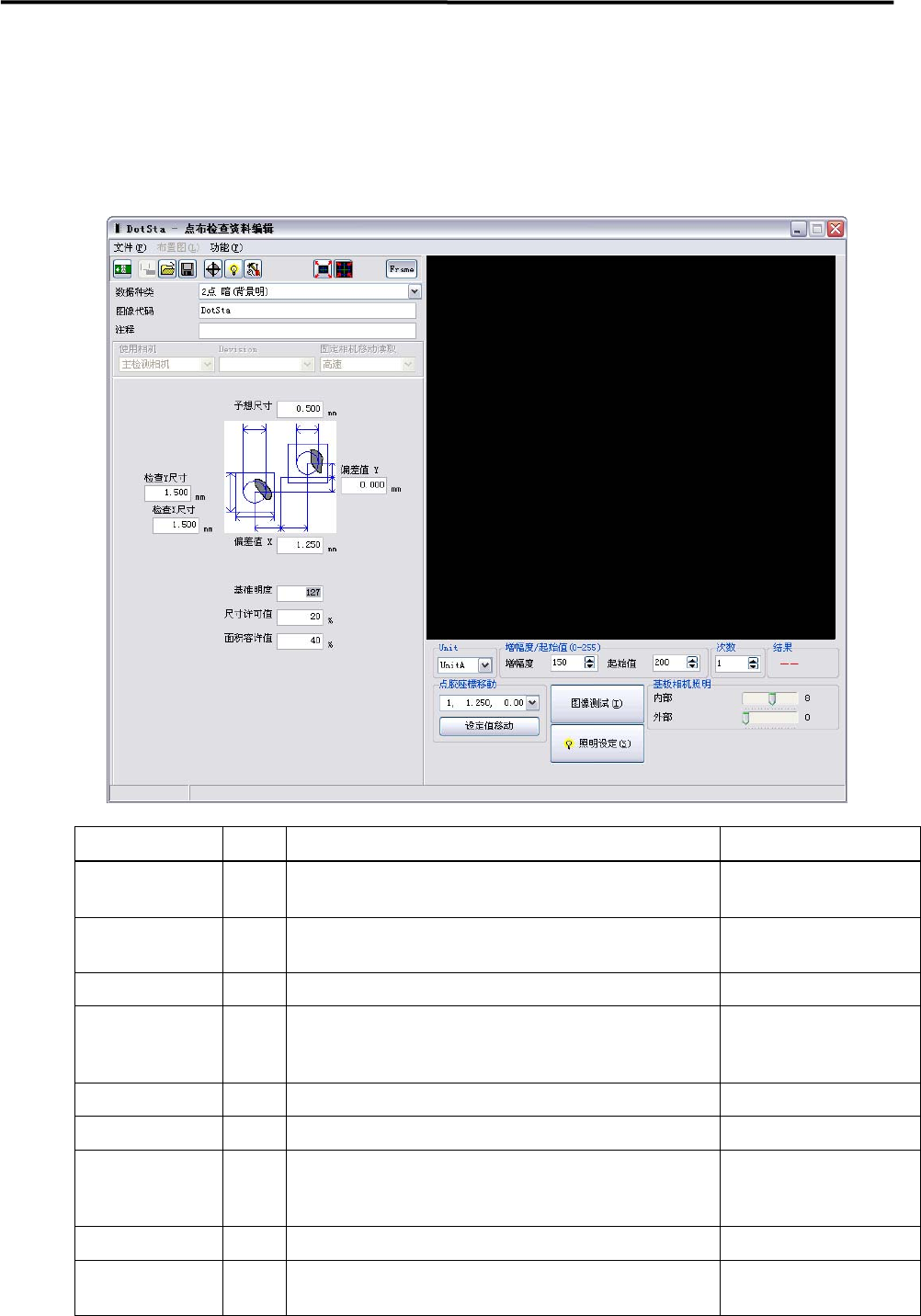

点胶检查资料编辑（图像数据）的设定
【菜单】 点胶数据>点胶资料/点胶检查>点胶检查资料编辑
【操作】
① 如果双击点胶资料/点胶检查画面中的[图像代码]，
就会显示出点胶检查资料编辑（图像数据）的画面。
② 在该画面中，可以对点胶检查资料编辑（图像数据）的参数进行设定。
项目 单位 内容 推荐值
数据种类 ―
可指定点胶图像的种类。
对点胶点数、背景的种类进行选择。
2 点暗
（背景明）
图像代码 ―
可输入图像代码。
与点胶资料/点胶检查的图像代码相链接。
―
注释 ― 可输入注释。 ―
预想尺寸 mm
可输入希望的点胶径（希望通过点胶检查的调整
得出的点胶径）。
在通常情况下，点胶径应大于点胶针的外径。
大于点胶针的外径
检查 X 尺寸 mm 可输入搜索点胶点的区域尺寸 X。 预想尺寸＋1mm
检查 Y 尺寸 mm 可输入搜索点胶点的区域尺寸 Y。 预想尺寸＋1mm
偏差值 X mm 可输入点胶点距离检测相机中心的偏差值 X。
点胶点 X 偏差值
距离的 1/2＝
2.5mm/2＝1.250mm
偏差值 Y mm 可输入点胶点距离检测相机中心的偏差值 Y。 0.000mm
基准明度 ―
是指对点胶的胶料进行识别的明亮度。
（0～255）/2＝127（默认值）
127
