10．元件短缺和出错对应方法
10-23
气压测定
【菜单】 手动>气压测定
注意：根据机种的不同，贴装头数也有所不同。
【项目】
● 吸取 ON/OFF（点击时吸取 ON）
如果点击各贴装头的标记，就会开始吸取操作，如果再次点击，吸取就会结束。（在吸取过程中
标记显示为红色）
● 真空破坏 ON/OFF（点击时真空破坏 ON）
如果点击各贴装头的标记，就会开始进行真空破坏操作，如果再次点击，真空破坏就结束。（在
真空破坏过程中标记显示为红色）
注意
在进行真空破坏操作时，请事先一定要将吸嘴从贴装头上摘取下来。
否则，吸嘴可能会从贴装头上飞出。（特别是内径比较细的吸嘴）
吸嘴情报
【菜单】 手动>吸嘴情报
请参照第 9 章“ANC 的初始设定”。
贴装头标
记
10．元件短缺和出错对应方法
10-24

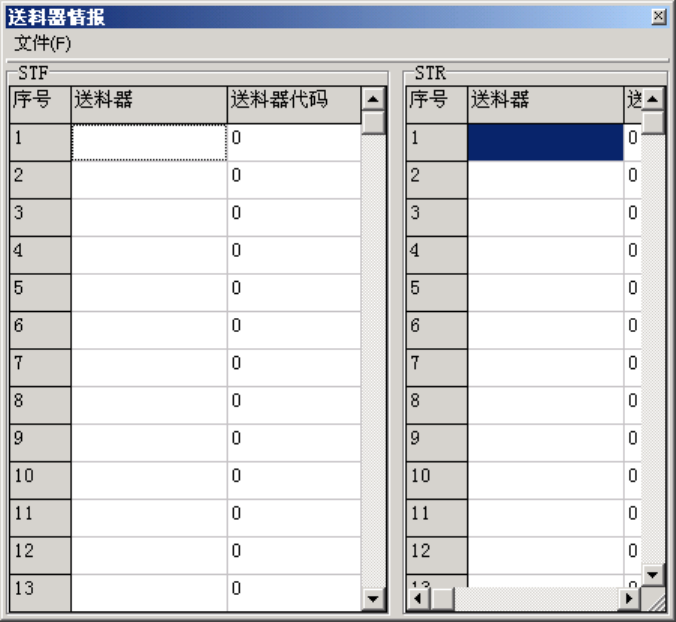

送料器情报
【菜单】 手动>送料器情报
在手动进行操作（DO 操作/机构操作）的过程中，当对安装在送料器固定架上的送料器进行动作确
认时，将对安装在送料器固定架上的送料器的类型进行指定。在送料器中，如果类型不同，其动
作顺序也会随之不同，所以在此画面中通过对送料器类型的指定，识别出对装置的控制方法。除
此之外还需要说明的是，在这里需要指定的送料器只是 PS-32A 型，其它的送料器不在此进行指定
也能够正常动作。另外，在生产时由于参照的是送料器资料库，因此就没有必要在此画面对其它
送料器的类型进行指定。
【操作】
① 移动光标到设定为 PS-32A 的送料器单元栏内。
② 右击后，出现组合框，选择 PS-32A。在送料器代码栏里，会自动加入数字“7”。
【注释】 请不要将送料器代码栏中的数字“7”进行变更。
10．元件短缺和出错对应方法
10-25

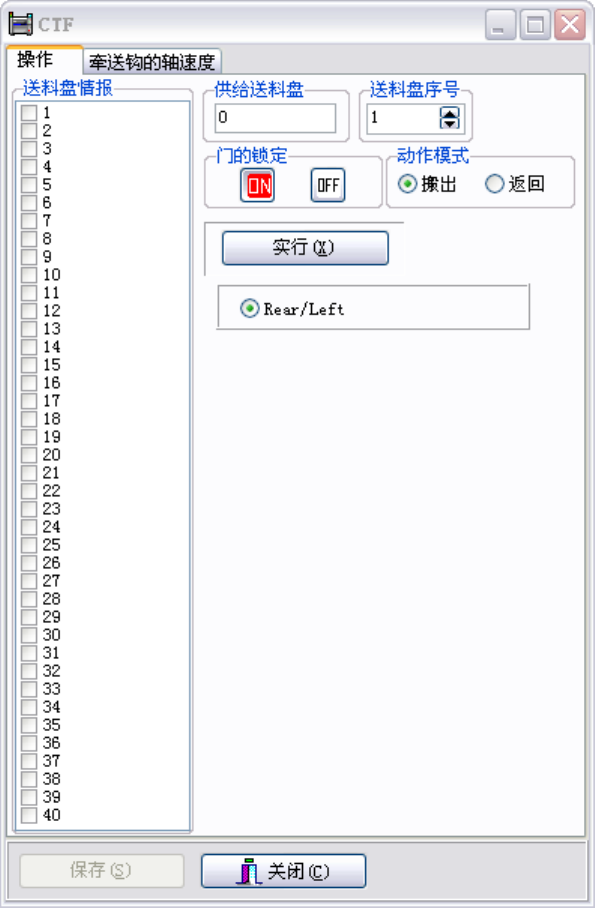

CTF送料盘情报
【菜单】 手动>CTF 送料盘情报
对 CTF 送料盘的位置进行确认并进行送出/返回的操作。另外还可以对初始设定状态以及异常发生
时情报的偏差值进行修正。
【注释】 根据操作等级，如果没有参阅「系统参数」权限的人员，则不能打开该菜单。送料盘的出入动作
及搬送速度的设定，可以在「送料盘资料库」画面进行操作。
（
) 请参阅第 5 章 资料库>送料盘资料库
）
