10．元件短缺和出错对应方法
10-11
暖机
在对贴片机进行暖机（暖机运行）的同时，也对是否存在异常进行自我检查。在出现异常时，会
显示出错误信息。在设定的暖机运行间隔时间结束后，系统需要再进行起动时，会询问是否需要
进行暖机运行。另外在维修菜单中也可以随时对暖机运行进行操作。
警告
如果实行暖机运行后，所指定的部分就会驱动。在实行暖机运行时，请不要将头或者手等身体
的一部分探进贴片机或者矩阵盘送料器内，可能会受到伤害。另外还要对贴片机或者矩阵盘送
料器周围的人员是否有受伤的危险等情况进行确认。
注意
在实行暖机运行时，请不要在贴片机或者矩阵盘送料器内放置障碍物，否则可能会使贴片机或
者矩阵盘送料器受到损坏。

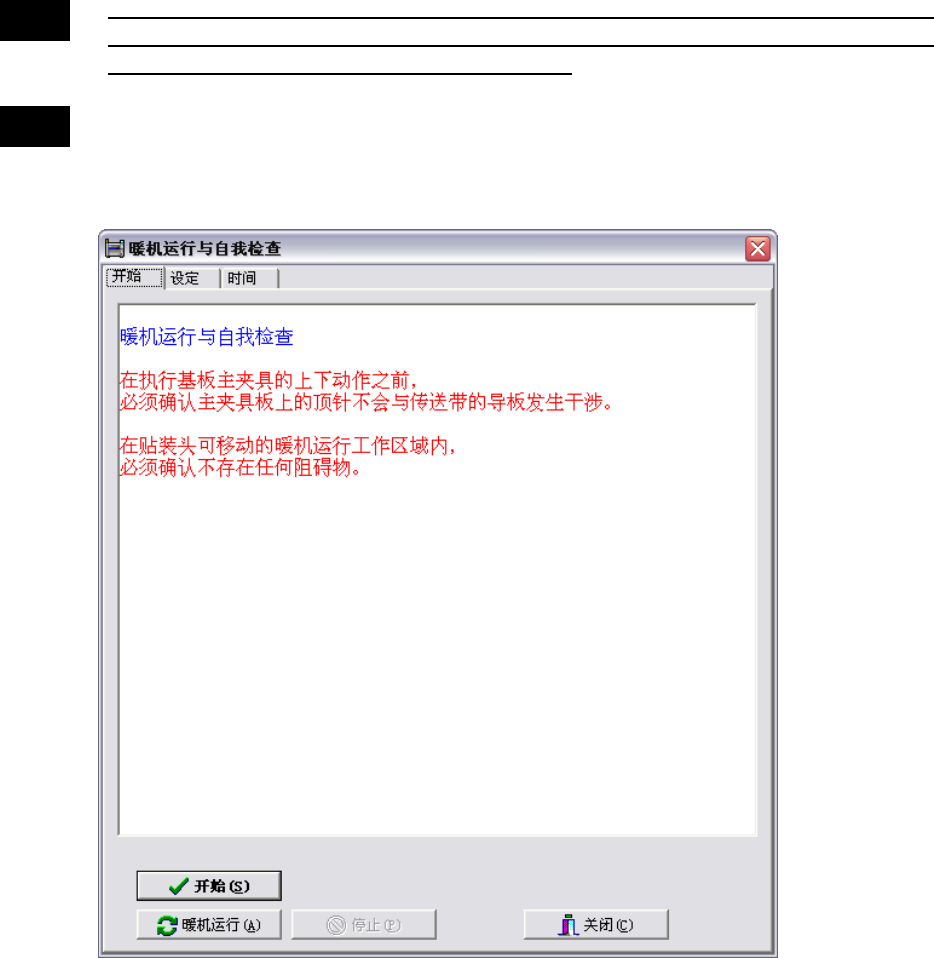

【菜单】 手动>暖机
■ 开始
点击<开始>按钮，在［设定］窗口的各个项目中所指定的部分都将开始进行暖机运行。
如果点击<暖机运行>按钮，暖机运行将反复进行，直至点击<停止>按钮为止。
【注释】 在［设定］窗口中，只有在各项目左上方的复选框被选上的情况下，该项目才能成为暖机对象。
如果复选框没有被选上，即使在［开始］窗口中点击<开始>按钮，也不能进行暖机操作。
10．元件短缺和出错对应方法
10-12

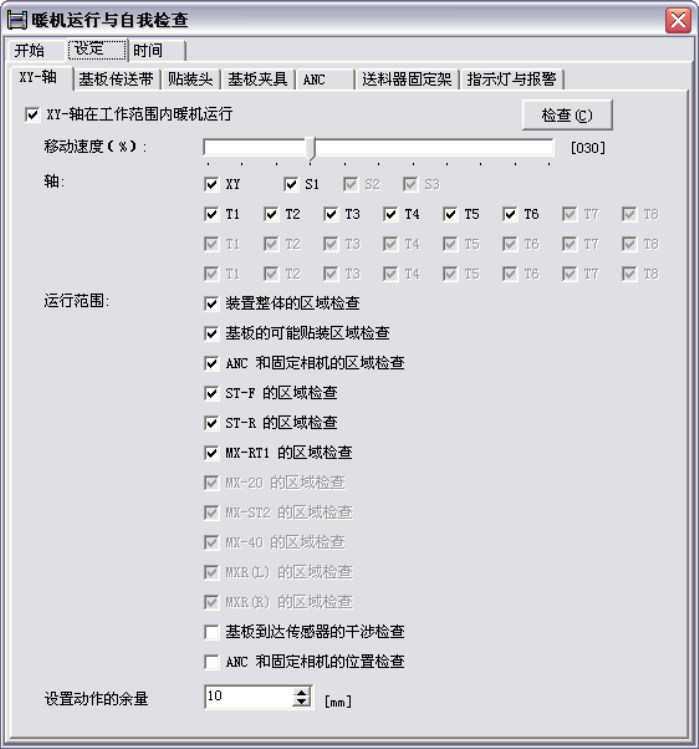

■ 设定
可以对 XY-轴、基板传送带、贴装头、基板夹具、ANC、送料器固定架、指示灯与报警的各个项目
分别进行详细设定。选上左上方的复选框，点击右上方的<检查>按钮，在窗口中指定的部分就开
始进行暖机运行。
此外，只有在左上方的复选框被选上的情况下，当点击［开始］窗口中的<开始>按钮时，该项目
才能成为暖机对象。如果复选框没有被选上，即使在［开始］窗口中点击<开始>按钮，也不能进
行暖机操作。
对于［动作计数］、［等待时间］等栏中的数值，通常情况下请按照初始设定值直接使用。
■ 时间
对暖机的运行间隔进行设定。在设定的暖机运行间隔时间结束后，系统再进行起动时，会询问是
否需要进行暖机运行。能够以 1 小时为单位进行设定。
【注释】 如果时间输入值为 0，即使系统在起动时，也不会有是否需要暖机运行的询问信息。
注意：根据机种的不同，
贴装头数/Z 轴数/T 轴数
也有所差异。
10．元件短缺和出错对应方法
10-13
DI/DO信号
DI/DO 就是数字输入/数字输出。DI 表示从各传感器传送过来的信号的输入，
DO 则表示向各机构操作送去命令信号的输出。
通过 DO，向机构操作输出动作的命令，并对是否处于正常动作状态加以检查。
根据该项 DO 操作，通过 DI 监视器对马达、机构操作等位置、传感器的 ON/OFF 状态进行检查。
DI 监视
可以了解到各个传感器现在的状态（ON 或者 OFF）。
“1”表示 ON，“0”表示 OFF。
如果传感器感知到开关、马达、机构操作等的动作，就会将 DI 的变化显示出来。
另外，还可以在发现传感器故障或者断线时加以使用。

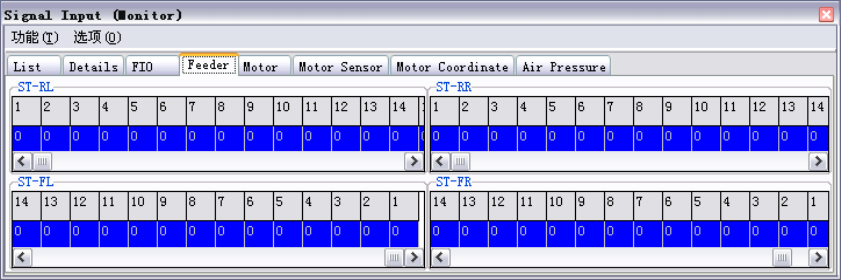

【菜单】 手动>DI/DO 信号>Signal Input（Monitor）
■ 数字输入（一览）……未使用
■ 数字输入（详细）……未使用
■ FIO…………未使用
■ 送料器
如果没有安装送料器时，将显示为“1”。
如果安装有送料器时，则显示为“0”。
上段是前侧送料器固定架的 DI 监视。
下段是后侧送料器固定架的 DI 监视。
