5．资料库的制作与编辑
5-16
图像处理和照明
■ 元件处理相机的照明设定

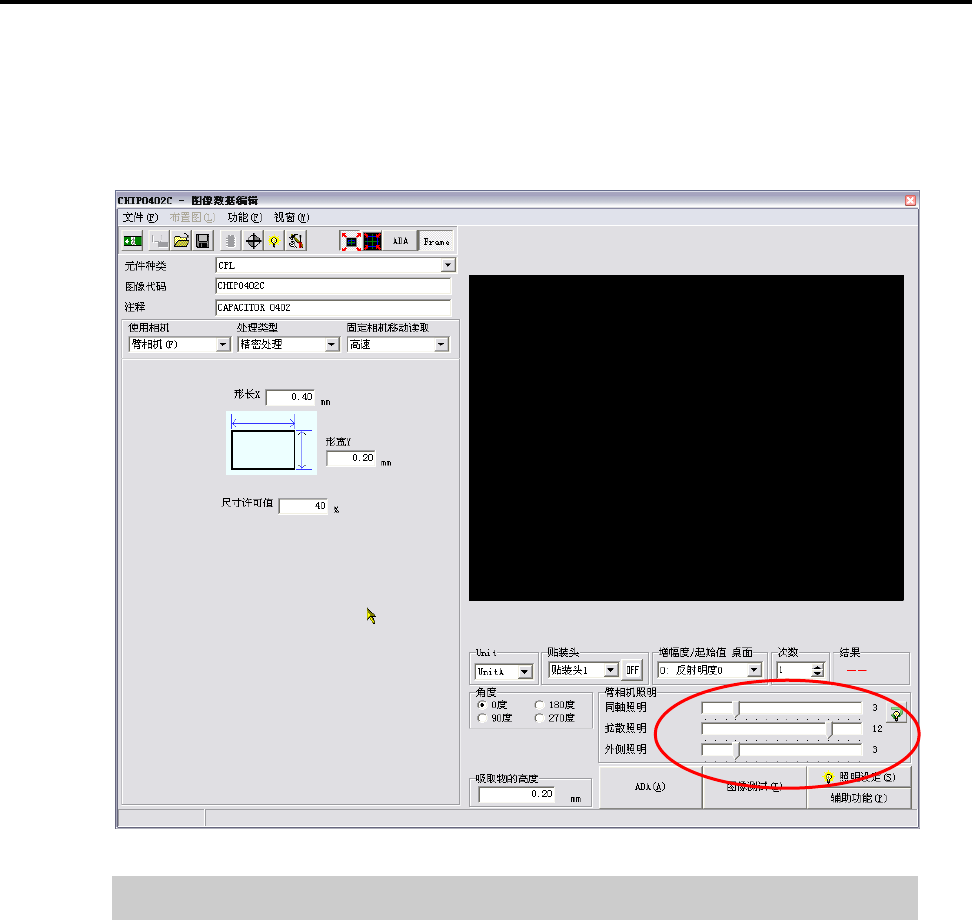

在［图像数据编辑］窗口进行设定。
照明数据的设定是关系到能否正确进行图像处理的一项非常重要的因素。由于照明设定方法的不同，
即使同一元件，相机摄取的图像也可能会不同。
【注释】 在使用贴装臂相机（M7）的情况下，可以对 8 贴装头同时进行图像处理。请将 1 个贴装循环中吸取
元件的照明加以统一。如果 1 个贴装循环的照明值不一致，或者有意进行个别设定时，摄影将会变
为静止读取、单贴装头的方式。
5．资料库的制作与编辑
5-17
● 元件处理用的反射明度
元件处理用的反射明度，按照如下所示的「增幅度」和「起始值」进行了预先设定，反射明度值越大则元件
越亮。一般情况下使用「反射明度 0」或者「反射明度 10」。
M6 （扫描相机）
M6ex（扫描相机/固定相机）
M6（固定相机）
M6ez（扫描相机/固定相机）
M7（臂相机）
增幅度 起始值
反射明度 0 0 255
反射明度 1 10 255
反射明度 2 20 255
反射明度 3 30 255
反射明度 4 40 255
反射明度 5 50 255
反射明度 6 60 255
反射明度 7 70 255
反射明度 8 80 255
反射明度 9 90 255
反射明度 10 150 200
反射明度 11 170 180
反射明度 12 190 160
反射明度 13 210 140
反射明度 14 230 120
反射明度 15 250 100
［反射明度 0 的特征］
主要适用于小片元件、晶体管元件等小型元件。
扫描相机的照明是中心部明亮，随着向周围的移动而逐渐变暗，因此使用［ 反射明度0 ］也可以提供足够的
亮度对小型元件进行摄影。
［反射明度 10 的特征］
主要适用于 SOP、SOJ、LCC、PLCC、QFP、插座元件、BGA、CSP 等大型元件。
扫描相机的照明是中心部明亮，随着向周围的移动而逐渐变暗，必须使用［ 反射明度10 ］才能提供足够的亮
度对大型元件进行摄影。
■ 相机的种类
在每个窗口中都需要选择使用的相机。一般情况下，各相机有其默认的功能范围。
相机的种类 可进行的处理
基板相机 1
基准标识符、坏板标识符、测试、吸嘴 ID
基板相机 2
测试
固定相机 1、2、3 元件处理
扫描相机 元件处理，识别吸嘴存在与否
贴装臂相机 元件处理，识别吸嘴存在与否
增幅度 起始值
反射明度 0 110 150
反射明度 1 120 150
反射明度 2 130 150
反射明度 3 140 150
反射明度 4 150 150
反射明度 5 160 150
反射明度 6 170 150
反射明度 7 180 150
反射明度 8 190 150
反射明度 9 200 150
反射明度 10 220 120
反射明度 11 225 110
反射明度 12 230 100
反射明度 13 235 90
反射明度 14 240 80
反射明度 15 245 70
5．资料库的制作与编辑
5-18
■ 扫描相机的照明（M6/M6ex/M6ez）
扫描相机的照明包括「主」照明、「辅助」照明以及「扩张」照明。「主」照明具有直射光的作用，
辅助照明具有扩散光的作用，而「扩张」照明则具有侧隙光的作用。如果「主」照明的设定值加大，
则正反射增大。所以如果「主」照明的设定值过大，元件以外的吸嘴尖端以及裙边部会反光，从而
使图像处理出错。因此通常情况下请将「主」照明值设置在 0～3 的范围内。若设置在 4 以上，请
务必在画像测试中充分确认吸嘴的尖端和裙边部不能反光之后才可使用。
辅助照明可以在 0～15 的范围内使用。
■ 小片元件的扫描相机照明
·调整照明亮度值使吸嘴不能反光。
·设定照明亮度值使元件的整体形状能够被均一摄取。
·推荐使用反射明度为 0。
·照明的设定方法
在片式电阻的情况下，如果只增加主照明，元件的摄影方法如下所示。
只对电极摄影
对中心部也开始
摄影
对元件整体进
行
大致均一的摄影
对吸嘴开始
摄影
在片式电容的情况下，如果只增加主照明，元件的摄影方法如下所示。
只对电极摄影
对中心部也开始
摄影
对元件整体进
行
大致均一的摄影
对吸嘴开始
摄影
只增加主照明亮度使整个元件大致被均一摄影，取此照明亮度值的一半为实际主照明值。例如，标准
小片元件主照明的亮度值为 6 时，整个元件被均一摄影，则取主照明的亮度值为 3。在主照明值被确
定后，一边提高辅助照明亮度值，一边反复确认图像，测定元件尺寸。在通常情况下，对于标准片式电
阻元件，辅助照明亮度设定为 10 左右，而标准片式电容元件则设定在 12 左右。
● 电阻和电容的扫描相机照明的设定实例
电阻 电容
元件尺寸 主照明 辅助照明 主照明 辅助照明
1005 3 10 3 12
1608 3 10 3 12
2125 3 10 3 12
3126 3 10 3 12
