图像数据再编辑
概要
是指不将生产中图像处理 NG 的元件丢弃/返回，通过对图像数据进行再编辑，使图像处理变为 OK，
然后再加以贴装的功能。
设定
【菜单】 资料>元件资料
【操作】
① 将对象元件的［图像再编辑］设为有效
。
9．生产
9-30
运用
【操作】
① 如果在生产中发生图像处理 NG、造成错误停止时，首先，请将报警音停止，
然后从错误状态复原。
② 将会显示出下列所示的［图像数据编辑（图像再编辑模式）］画面。
此时，不将图像处理 NG 的元件丢弃/返回，继续进行吸取。

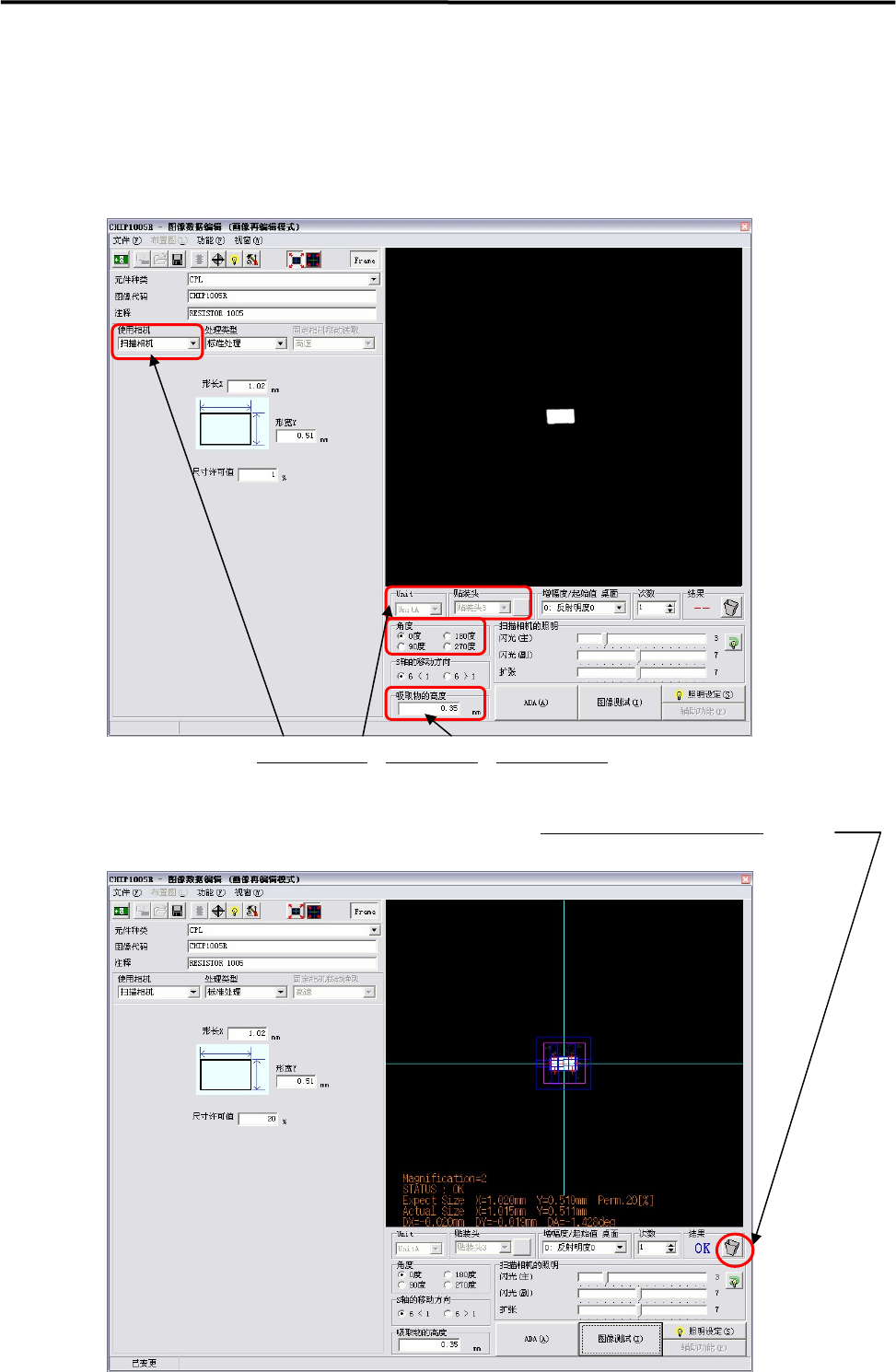

③ 在该画面中，［使用相机］
、［贴装头］、［元件高度］等必要的项目会被自动输入，
因此，请直接对图像数据进行修正（再编辑）。［ADA］也可以实施。
④ 在修正（再编辑）之后，请实施［图像测试］，并加以确认。
⑤ 如果图像测试结果 OK，位于图像测试结果右侧的<垃圾箱>将显示为空箱状态
。
如果该<垃圾箱>为空箱状态，现在正在吸取的元件将不会被丢弃/返回。
9．生产
9-31
⑥ 请对该［图像数据编辑］的画面进行保存，并关闭画面。
⑦ 请按下 START
开关，重新开始生产。
将对现在正在吸取的元件进行摄影，并使用被修正（再编辑）的图像数据进行图像处理，然
后再加以贴装。而且，从此之后，将按照修正（再编辑）后的图像数据进行生产。
⑧ 将显示出上述步骤②中的［图像数据编辑（图像再编辑模式）］画面，当现在正在吸取的元
件确实是不良品时，图像测试的结果当然是 NG。

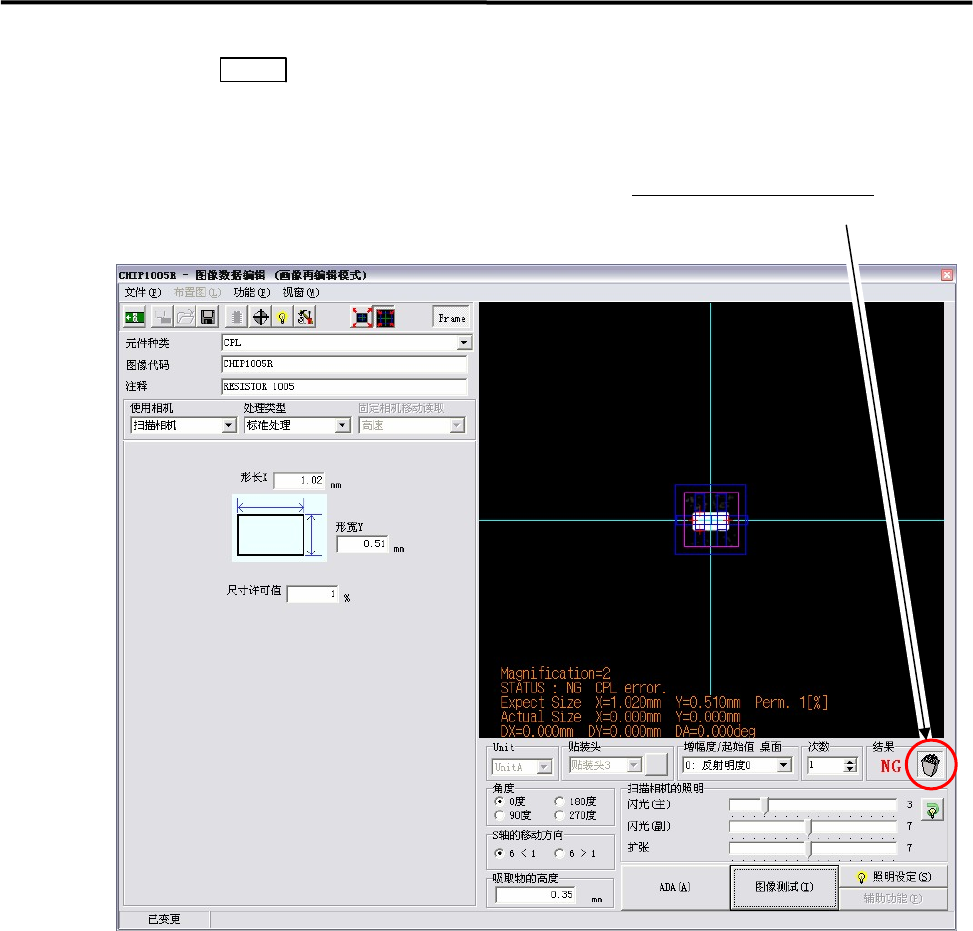

如果图像测试结果为 NG 时，位于图像测试结果右侧的<垃圾箱>将显示为装满状态
。
如果在该<垃圾箱>处于装满状态时重新开始生产，将会把现在正在吸取的元件丢弃/返回，
重新进行“吸取→摄影→图像处理”的操作。
【注释】 如果电击该<垃圾箱>按钮，可以在空箱状态和装满状态之间切换。
■空箱状态……在重新开始生产时，不将现在正在吸取的元件丢弃/返回，继续对该元件进行
“摄影→图像处理→贴装”的操作。
■装满状态……在重新开始生产时，将把现在正在吸取的元件丢弃/返回，对下一个元件进行
“吸取→摄影→图像处理”的重新操作。
